Важливо розуміти різницю між фазостабільним і фазоузгодженим кабелем. Це допоможе забезпечити правильну роботу вашої системи.
Фазостабільний кабель зберігає стабільність фази навіть за зміни зовнішніх умов. Фазоузгоджений кабель забезпечує одночасне надходження сигналів через кілька кабелів.
Правильний вибір кабелю впливає на ефективність і надійність усієї системи. Якісні кабелі, зокрема типу DX, KSR, LMR, зменшують втрати сигналу та підвищують надійність систем, що особливо важливо у складних умовах експлуатації. Використання відповідного кабелю також скорочує витрати на ремонт і запобігає відмовам системи під час виконання критично важливих завдань.
Основні висновки
- Фазостабільні кабелі зберігають стабільні параметри сигналу під час згинання кабелю або зміни температури. Їх використовують для отримання надійних і відтворюваних результатів вимірювань.
- Фазоузгоджені кабелі забезпечують одночасне надходження сигналів у багатоканальних системах. Вони особливо важливі, наприклад, для фазованих антенних решіток.
- Фазостабільні кабелі слід обирати, якщо кабель експлуатується за мінливих температур або регулярно переміщується. Вони допомагають зберегти стабільність сигналу.
- Фазоузгоджені кабелі потрібні, якщо потрібна точна синхронізація сигналів у декількох кабельних лініях. Це актуально для військових і аерокосмічних систем.
- Під час вибору завжди враховуйте вимоги конкретної системи, зокрема робочу частоту та довжину кабелів.
Основні відмінності
Фазостабільний кабель: визначення та принцип роботи
Фазостабільний кабель забезпечує стабільність сигналу навіть у разі згинання кабелю або зміни температури. Фаза сигналу залишається практично незмінною незалежно від умов навколишнього середовища.
Такі кабелі використовують у радіочастотних випробувальних комплексах, де необхідно щоразу отримувати точні результати вимірювань. Нагрівання або переміщення кабелю майже не впливає на сигнал.
Для виготовлення таких кабелів виробники використовують спеціальні матеріали й ретельно контрольовані технологічні процеси. Обираються матеріали, характеристики яких мінімально змінюються залежно від температури. Конструкція кабелю також суворо контролюється, щоб усі його ділянки мали однакові параметри.
У деяких сучасних кабелях замість PTFE використовується PFA. Цей матеріал допомагає зберігати стабільність кабелю за високих і низьких температур, завдяки чому фазовий зсув під час нагрівання або охолодження зменшується.
Ефективність фазостабільного кабелю можна оцінити за величиною зміни фази під час випробувань:
Умови випробування | Зміна фази, градусів/ГГц |
Від змотаного до розмотаного стану | −11,0 |
Випробування згинанням | від −0,16 до +0,26 |
Випробування скручуванням | від +0,45 до +0,74 |
Загальний діапазон | від −0,16 до +0,74 |

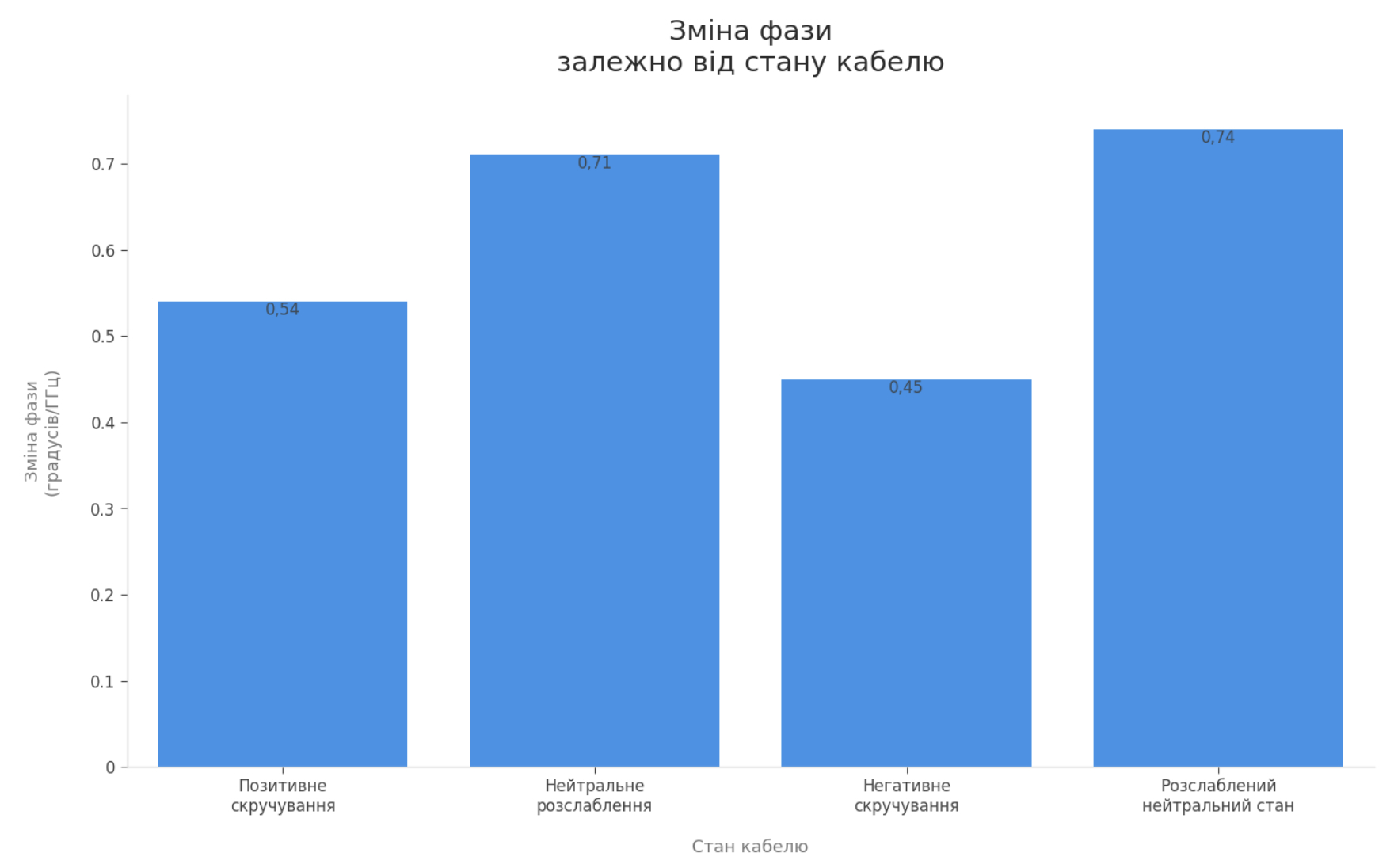

Ви також можете переглянути цю діаграму, щоб побачити, як змінюється фаза за різних станів кабелю:
Фазостабільний кабель забезпечує однакову роботу системи навіть у разі переміщення кабелів або зміни температури.
Фазоузгоджений кабель: визначення та принцип роботи
Фазоузгоджені кабелі використовують, коли два або більше кабелів повинні передавати сигнали синхронно. Це особливо важливо в системах із фазованими антенними решітками, де точність синхронізації має критичне значення.
Такі кабелі забезпечують однакову швидкість проходження сигналу, завдяки чому сигнали досягають кінцевих точок одночасно.
Під час виготовлення виробники дуже точно узгоджують параметри кабелів. Контролюються:
- розміри внутрішнього та зовнішнього провідників;
- тип діелектричного матеріалу;
- кількість повітря у структурі діелектрика;
- електрична довжина кабелю;
- швидкість поширення сигналу.
Для вимірювання та коригування параметрів застосовують спеціальне обладнання.
Деякі кабелі мають абсолютне фазове узгодження. Це означає, що їх можна замінювати один одним без переналаштування системи. Інші кабелі узгоджуються між собою партіями. Такий підхід є дешевшим, але все одно забезпечує близькі часові та фазові характеристики.
Сучасні якісні фазоузгоджені кабельні збірки можуть забезпечувати узгодження в межах приблизно ±9° на частоті 18 ГГц.
Аспект процесу | Опис |
Контроль імпедансу | Забезпечується контролем розмірів внутрішнього та зовнішнього провідників і характеристик діелектрика |
Швидкість поширення сигналу, VP | Визначається діелектричним матеріалом і кількістю повітря у конструкції кабелю |
Відбір типу кабелю | Забезпечує однакову швидкість поширення сигналу між різними партіями кабелю |
Попереднє кондиціонування | Кабелі механічно та термічно стабілізують, щоб мінімізувати зміни параметрів лінії передачі |
Абсолютне узгодження | Дозволяє взаємозамінно використовувати будь-яку кабельну збірку у модулях фазованої антенної решітки |
Відносне узгодження | Економічніший підхід, за якого кабельні збірки узгоджуються одна відносно одної в межах однієї партії |
Вимірювальне обладнання | Напівавтоматичне обладнання дає змогу забезпечити жорсткі допуски для фазоузгоджених збірок |
Рівень допуску | Сучасні збірки можуть забезпечувати фазове узгодження в межах ±9,0° на частоті 18 ГГц |
Порівняльна таблиця
Характеристика | Фазостабільний кабель | Фазоузгоджений кабель |
Основне призначення | Зберігає стабільність фази під час механічного впливу або нагрівання | Забезпечує одночасне надходження сигналів через декілька кабелів |
Основне застосування | Радіочастотні випробування, вимірювання, середовища зі змінами температури або переміщенням кабелю | Фазовані антенні решітки, багатоканальні радіочастотні системи |
Допустима зміна фази | ±2°/м на частоті 18 ГГц | ±9° на частоті 18 ГГц між кабелями |
Повторюваність фази | Приблизно 0,4° на частоті 10 ГГц | Не зазначено |
Зміна втрат | −0,080 дБ на частоті 10 ГГц | Не зазначено |
Ефективність екранування | Висока | Висока |
Головний акцент конструкції | Матеріали та конструкція, що забезпечують стабільність | Узгодження довжини кабелів і швидкості поширення сигналу |
Типові матеріали | PFA, PTFE, спінені діелектрики | PTFE, PFA, кабелі з узгоджених партій |
Найкраще підходить для | Систем, у яких потрібна стабільна фаза в одному кабелі | Систем, у яких потрібна однакова синхронізація декількох кабелів |
Чутливість до згинання | Дуже низька | Низька, але головною характеристикою є узгодження |
Чутливість до температури | Дуже низька | Низька, але головною характеристикою є узгодження |
Порада: обирайте фазостабільний кабель, якщо сигнал повинен залишатися незмінним навіть під час переміщення або згинання кабелю. Обирайте фазоузгоджений кабель, якщо сигнали мають одночасно надходити через декілька кабелів.
Застосування
Типові сфери використання фазостабільних кабелів
Фазостабільні кабелі використовуються в багатьох технологічно складних системах. Вони допомагають зберігати стабільність сигналів у разі зміни температури або механічного положення кабелю.
Основні сфери застосування:
- радіолокаційні системи з фазованими антенними решітками;
- протиракетні оборонні комплекси;
- системи радіоелектронної боротьби;
- мережі 5G;
- лабораторне та польове випробувальне обладнання;
- навігаційні системи GPS;
- радіолокаційні системи, чутливі до часової синхронізації.
Технології фазованих антенних решіток потребують кабелів, фаза яких не змінюється під час переміщення або під впливом високих чи низьких температур. Фазостабільний кабель забезпечує необхідну надійність.
Типові сфери використання фазоузгоджених кабелів
Фазоузгоджені кабелі використовують у системах, де сигнали повинні надходити одночасно. Це особливо важливо для фазованих антенних решіток, де синхронізація й точність мають критичне значення.
Такі кабелі застосовуються у:
- військових системах, зокрема фазованих радарах, ракетних комплексах і корабельних системах;
- аерокосмічних системах зв’язку та навігації;
- комерційних радіолокаційних установках;
- антенах 5G для високошвидкісного передавання даних;
- контрольно-вимірювальному обладнанні;
- телекомунікаційних мережах;
- промислових радіочастотних і мікрохвильових системах.
Фазоузгоджені кабелі забезпечують синхронну роботу всіх каналів. Це необхідно для фазованих антенних решіток та інших багатоканальних систем.
Вибір залежно від сценарію використання
- Якщо необхідно, щоб один кабель зберігав стабільність у різних умовах, використовуйте фазостабільний кабель.
- Якщо використовується фазована антенна решітка або багатоканальна система, обирайте фазоузгоджені кабелі.
- Для випробувального обладнання або систем GPS найкраще підходять фазостабільні кабелі.
- Для військових, аерокосмічних систем або фазованих антенних решіток 5G правильним вибором будуть фазоузгоджені кабелі.
Порада: завжди обирайте кабель відповідно до вимог конкретної системи. Це забезпечить її ефективну роботу та максимальну продуктивність фазованої антенної решітки.
Поради щодо вибору
Чинники, які потрібно врахувати
Під час вибору між фазостабільними та фазоузгодженими кабелями необхідно врахувати такі чинники:
- Визначте робочу частоту системи. Що вища частота, то жорсткішими є вимоги до фазового узгодження та стабільності кабелю.
- Перевірте довжину кожного кабелю. У довших кабелях зміна фази може бути більшою, тому для якісного фазового узгодження довжину необхідно точно контролювати.
- Врахуйте ступінь згинання кабелю. Малі радіуси вигину можуть змінювати електричну довжину кабелю та впливати на фазове узгодження.
- Проаналізуйте умови експлуатації. Температурні зміни, згинання й механічні маніпуляції можуть впливати на фазову стабільність.
- Обирайте відповідні матеріали. PTFE та PFA підвищують стабільність кабелю, а SiO₂ може зробити кабелі гнучкішими.
- Переконайтеся, що технологія складання забезпечує фазове узгодження. Якісне виготовлення збірок зменшує зміну фази.
- Завжди узгоджуйте тип кабелю з обладнанням і необхідною смугою пропускання.
Температура, багаторазове згинання та механічні навантаження можуть змінювати електричну довжину кабелю. Це впливає як на фазове узгодження, так і на стабільність кабелю, особливо у високочастотних системах.
Помилки, яких потрібно уникати
- Не нехтуйте фазовим узгодженням у багатоканальних системах. Інакше можуть виникнути помилки синхронізації.
- Не використовуйте звичайні кабелі, якщо система потребує високої фазової стабільності. Це може спричинити дрейф фази та втрату сигналу.
- Завжди перевіряйте сумісність роз’ємів. Невідповідні роз’єми можуть спричинити відбиття сигналу та втрати потужності.
- Не прокладайте кабелі з різкими вигинами. Вони можуть змінити електричну довжину кабелю та погіршити фазове узгодження.
- Ігнорування впливу температури може спричинити дрейф фази та зниження надійності системи.
- Використання кабелю, який не відповідає умовам експлуатації, може призвести до передчасного виходу з ладу та збільшення часу простою.
Неправильний вибір кабелю може спричинити втрату сигналу, підвищення рівня шуму або навіть повну відмову системи. Завжди перевіряйте вимоги перед придбанням.
Короткий посібник
Використовуйте цей контрольний список для швидкого вибору:
- Визначте умови експлуатації та призначення системи.
- Оберіть матеріал провідника відповідно до ваших потреб.
- Оберіть ізоляцію та екранування з урахуванням температури, мастил і електромагнітних завад.
- Перевірте допустимі значення напруги, струму й температури.
- Узгодьте тип кабелю з обладнанням і потрібною смугою пропускання.
- Переконайтеся в сумісності роз’ємів.
- Сплануйте прокладання кабелю без різких вигинів.
- Перевірте опір ізоляції.
- Зафіксуйте всі параметри монтажу.
- Використовуйте кабельне маркування та ведіть чітку документацію.
Крок | Що потрібно зробити |
1 | Перевірити робочу частоту системи |
2 | Визначити, чи потрібне фазове узгодження |
3 | Оцінити вимоги до стабільності кабелю |
4 | Обрати відповідний кабель і роз’єми |
Порада: якщо сигнали повинні надходити одночасно, зосередьтеся на фазовому узгодженні. Якщо сигнал повинен залишатися стабільним під час механічного або температурного впливу, головною вимогою має бути фазова стабільність кабелю.
Висновок
Фазостабільні кабелі зберігають стабільні параметри сигналу в разі зміни зовнішніх умов. Фазоузгоджені кабелі забезпечують одночасне надходження сигналів через декілька кабельних ліній.
Такі кабелі застосовуються в:
- інтегрованих антенних приймальних системах;
- військових та аерокосмічних комплексах;
- комерційних радарах та антенах 5G;
- контрольно-вимірювальному й телекомунікаційному обладнанні;
- промислових радіочастотних і мікрохвильових системах.
Під час вибору кабелю враховуйте вимоги конкретної системи.
Джерело електромагнітних завад | Вплив на сигнал | Рішення |
Лінії електроживлення | Втрата сигналу, шум | Використання екранованих кабелів |
Двигуни та обладнання | Перехресні завади, втрата пакетів | Розділення маршрутів прокладання кабелів |
Бездротові пристрої | Зменшення пропускної здатності | Правильне заземлення |
Перевіряйте імпеданс, довжину кабелю та допустимий радіус його згинання. Також переконайтеся, що кабель відповідає умовам майбутньої експлуатації. Це забезпечить стабільну й ефективну роботу системи.
Поширені запитання
Що означає фазова стабільність кабелю?
Фазова стабільність означає, що кабель зберігає часові та фазові характеристики сигналу. Сигнал майже не змінюється навіть у разі згинання кабелю або підвищення чи зниження температури. Фазова стабільність забезпечує однакову роботу системи за різних умов.
Чому фазова стабільність важлива для радіочастотних систем?
Радіочастотним системам потрібна фазова стабільність для збереження точності та якості сигналу. За низької фазової стабільності система може втрачати дані або передавати некоректну інформацію. Висока фазова стабільність забезпечує надійну взаємодію між пристроями.
Як перевіряють фазову стабільність кабелю?
Для перевірки фазової стабільності кабель згинають, скручують або нагрівають, після чого вимірюють зміну фази сигналу. Якщо фаза залишається практично незмінною, кабель має високу фазову стабільність. Чим меншою є зміна фази, тим кращий результат.
Чи впливає фазова стабільність на фазовані антенні решітки?
Так. Фазова стабільність необхідна для правильної роботи фазованих антенних решіток. Якщо вона недостатня, антена не зможе точно спрямувати сигнал у потрібному напрямку. Висока фазова стабільність дає змогу керувати напрямком сигналу та забезпечує надійну роботу системи.
Як обрати кабель із високою фазовою стабільністю?
Звертайте увагу на кабелі, виготовлені зі спеціальних матеріалів і за ретельно розробленою технологією. Перевірте значення фазової стабільності в технічній документації. Обирайте кабелі, які демонструють мінімальні зміни фази під час випробувань. Висока фазова стабільність допоможе зберегти надійність усієї системи.
