Роз'єм ВЧ N-female фланцевий з центральним контактом Ø3 мм 3.04.0290
Коаксіальний роз’єм N JACK із фланцевим кріпленням призначений для надійного монтажу на панель у радіочастотних системах з робочою частотою до 6 ГГц. Відповідає міжнародним стандартам MIL-STD-348 та IEC 60169-16, що забезпечує сумісність із більшістю телекомунікаційного, вимірювального та РЧ-обладнання.

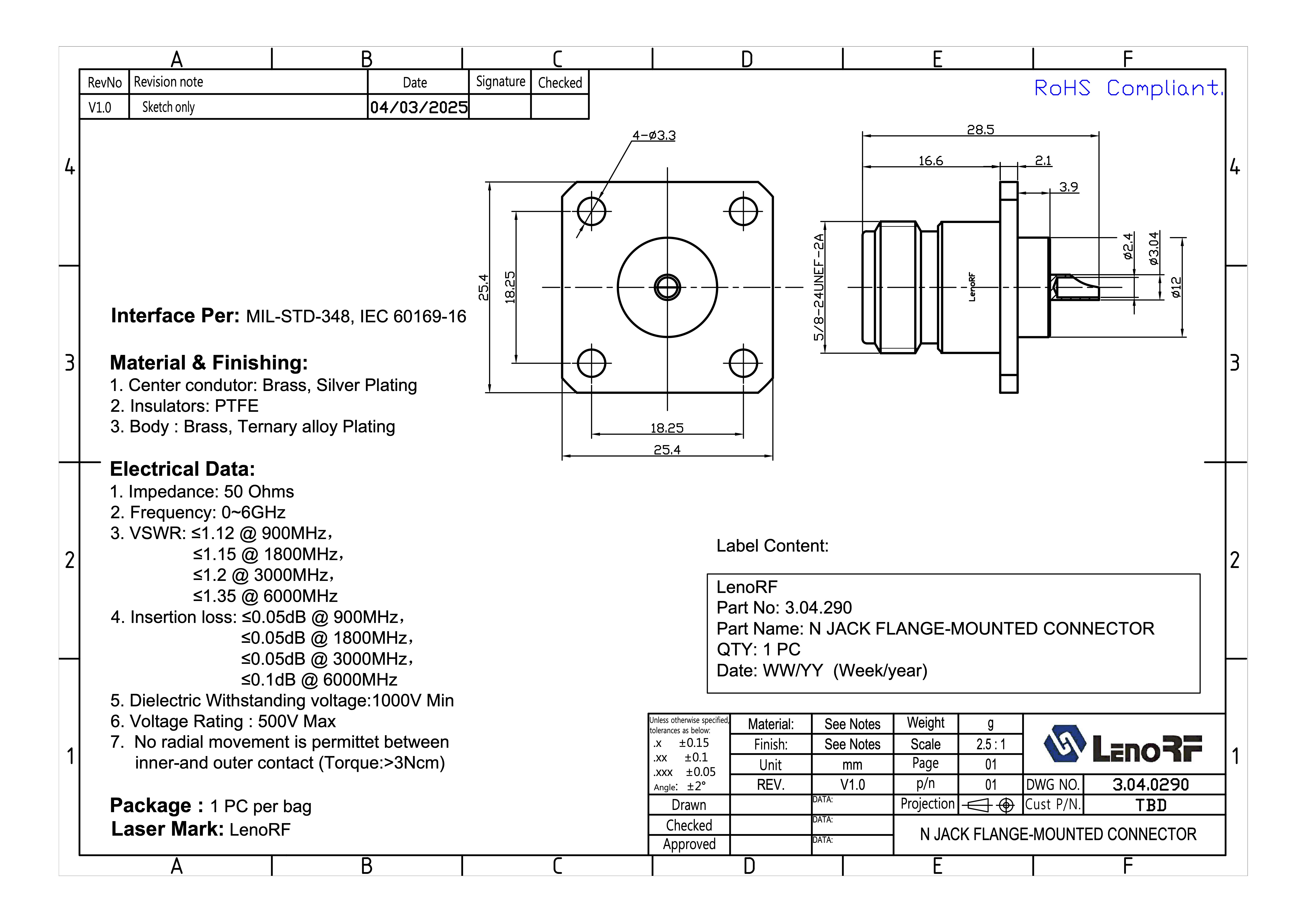

Фланцева конструкція дозволяє жорстко зафіксувати роз’єм на корпусі за допомогою чотирьох гвинтів, забезпечуючи стабільний електричний і механічний контакт.
Основні характеристики:
Тип роз’єму: гніздо (JACK), тип N, фланцеве кріплення
Імпеданс: 50 Ом
Діапазон частот: від 0 до 6 ГГц
Тип монтажу: через панель, з жорстким фланцевим кріпленням
Інтерфейс: згідно MIL-STD-348, IEC 60169-16
Електричні параметри:
| Параметр | Значення |
|---|---|
| КСХ (VSWR): | ≤1.12 @ 900 МГц |
| ≤1.15 @ 1800 МГц | |
| ≤1.2 @ 3000 МГц | |
| ≤1.35 @ 6000 МГц | |
| Втрати вставки (Insertion Loss): | ≤0.05 дБ до 3 ГГц, ≤0.1 дБ @ 6 ГГц |
| Робоча напруга: | до 500 В |
| Напруга пробою діелектрика: | не менше 1000 В |
| Механічна жорсткість з’єднання: | відсутність радіального люфту, момент затягування >3 Н·см |
Матеріали та покриття:
Центральний контакт: латунь, посріблення
Ізолятори: PTFE (тефлон)
Корпус: латунь з трикомпонентним сплавовим покриттям (Ternary Alloy)
Фізичні характеристики:
Тип кріплення: квадратний фланець на 4 гвинти
Маркування: лазерне, з логотипом LenoRF
Упаковка: 1 шт. в індивідуальному поліетиленовому пакеті
Відповідність: RoHS
Сфери застосування:
Роз’єм призначений для використання у таких системах:
Телекомунікаційне та радіообладнання
СВЧ та ВЧ-системи
Радіозв’язок, супутникові системи
Вимірювальна та тестова апаратура
Фланцеве кріплення забезпечує високу стійкість до вібрацій та механічних навантажень, що робить цей роз’єм ідеальним для критично важливих з’єднань.
- Серія, тип N-type
- Марка кабелю Пайка
- Діапазон робочих частот, МГц 6000
- Гарантія 12 м.
