Роз'єм ВЧ N-female (RG-8, KSR400, LMR400), обтиск/обтиск

Конектор ВЧ N-female (N JACK) призначений для коаксіального кабелю типу RG-8, KSR400, LMR400 і забезпечує надійне з'єднання в радіочастотних системах. Нижче наведено детальний технічний опис цього конектора:

1. Конструкція та матеріали:

• Центральний контакт: виготовлений з фосфорної бронзи з золотим покриттям, що забезпечує відмінну електропровідність та корозійну стійкість.
• Ізолятор: використовується PTFE (політетрафторетилен), відомий своїми чудовими діелектричними властивостями та термостійкістю.
• Корпус: виготовлений з латуні з покриттям з потрійного сплаву, що надає високу механічну міцність та захист від корозії.
• Обжимна гільза: м'яка мідь з нікелевим покриттям, що забезпечує надійне екранування та захист від зовнішніх впливів.

2. Електричні характеристики:

• Імпеданс: 50 Ом, що забезпечує оптимальне узгодження в радіочастотних системах.
• Робочий діапазон частот: від 0 до 6 ГГц, що дозволяє використовувати конектор у широкому спектрі застосувань.
• Коефіцієнт стоячої хвилі напруги (VSWR): ≤1,2 @ 900 МГц, ≤1,25 @ 1800 МГц, ≤1,35 @ 3000 МГц, ≤1,6 @ 6000 МГц
• Внесені втрати (IL, Insertion Loss): ≤0,05 дБ @ 900 МГц, ≤0,05 дБ @ 1800 МГц, ≤0,05 дБ @ 3000 МГц, ≤0,1 дБ @ 6000 МГц
• Електрична міцність ізоляції: мінімум 1000 В.
• Номінальна напруга: максимум 500 В.

3. Механічні характеристики:

• Інтерфейс: відповідає стандартам MIL-STD-348 та IEC 60169-16, що гарантує сумісність з іншими компонентами.
• Тип кабелю: спеціально розроблений для використання з коаксіальним кабелем RG8, KSR400, KSR400UF, LMR400, LMR400UF, SLL-400, SLL-400-SF, SLL-400-SFP.
• Метод кріплення: рекомендується пайка/обжим для забезпечення надійного та довговічного з'єднання.

4. Упаковка та маркування:

• Упаковка: кожен конектор упакований в окремий пакет для захисту від пошкоджень під час транспортування та зберігання.
• Лазерне маркування: на корпусі конектора нанесено маркування "LenoRF" для ідентифікації виробника.
• Етикетка на упаковці: Номер деталі: 3.04.0273
• Назва: N JACK FOR RG8 CABLE
• Кількість: 1 шт.
• Дата виробництва: тиждень/рік (WW/YY)

5. Додаткові примітки:

• Відповідність RoHS: конектор відповідає вимогам директиви RoHS, що підтверджує відсутність шкідливих речовин у складі матеріалів.

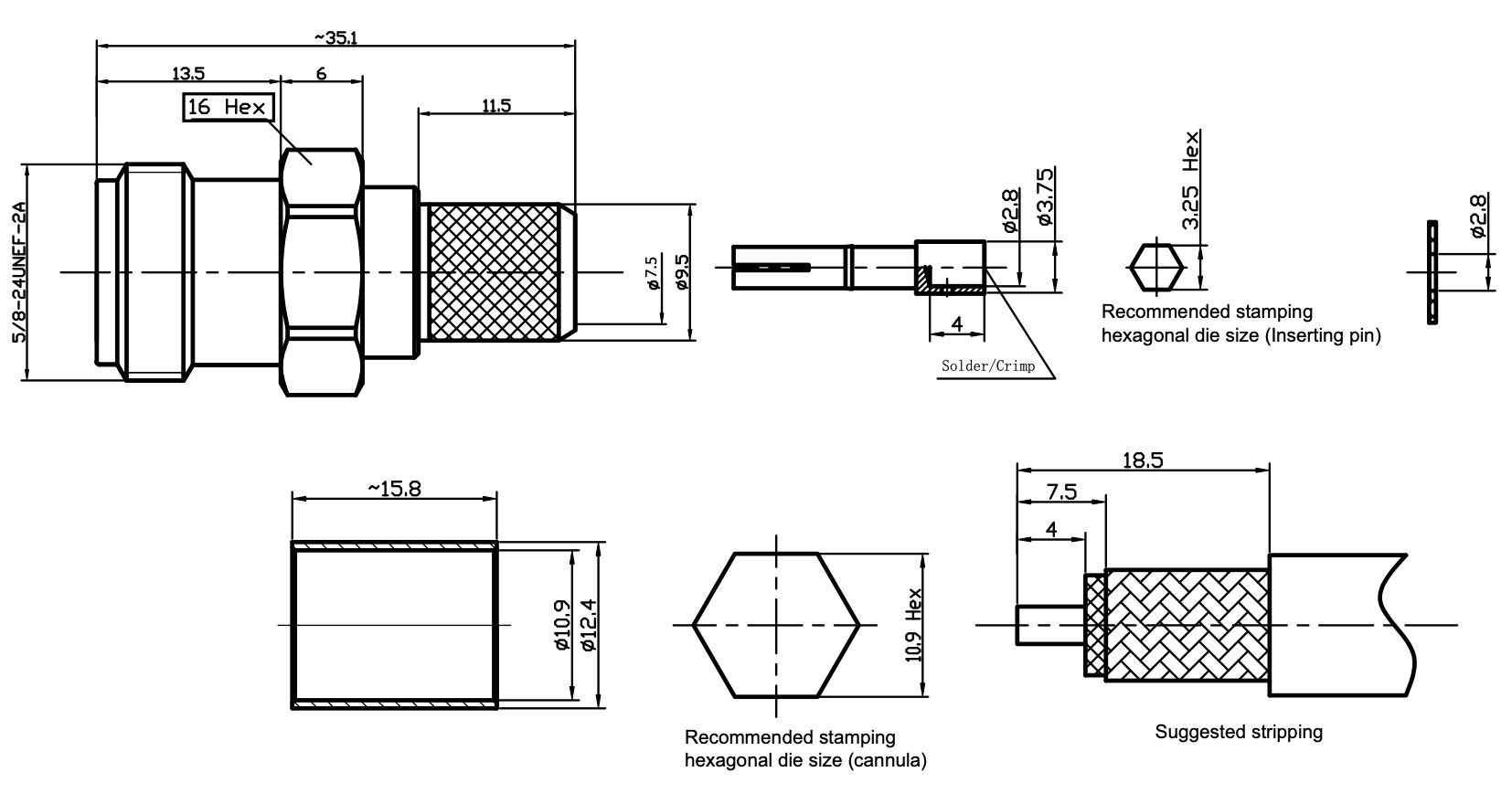

• Рекомендації щодо монтажу: для забезпечення оптимальних електричних характеристик та довговічності з'єднання рекомендується дотримуватися вказівок щодо зачистки кабелю та використання відповідних інструментів для обжиму та пайки.

Конектор 3.04.0273 N JACK є високоякісним компонентом, призначеним для професійного використання в радіочастотних системах, забезпечуючи надійне з'єднання та мінімальні втрати сигналу.
