Роз'єм ВЧ N-female (RG58, RG223, RG142, RG400, KSR195), обтиск/обтиск 3.04.0256

Роз’єм N Jack (гніздо) призначений для монтажу на коаксіальні кабелі типу RG58, RG223, RG142, RG400. Виготовлений згідно зі стандартами MIL-STD-348 та IEC 60169-16, що забезпечує повну механічну та електричну сумісність у професійних системах зв’язку. Оптимізований для роботи у ВЧ-діапазоні до 6 ГГц із мінімальними втратами сигналу.

Технічні характеристики:

• Тип роз’єму: N Jack (гніздо)

• Сумісні кабелі: RG58 / RG223 / RG142 / RG400

• Імпеданс: 50 Ом

• Частотний діапазон: 0 – 6 ГГц

• Коефіцієнт стоячої хвилі (VSWR):

  • ≤ 1.15 @ 900 МГц

  • ≤ 1.2 @ 1800 МГц

  • ≤ 1.25 @ 3000 МГц

  • ≤ 1.5 @ 6000 МГц

• Втрати при вставці (Insertion Loss):

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Максимальна робоча напруга: 500 В

• Напруга пробою (діелектрична міцність): ≥ 1000 В

Матеріали та покриття:

Особливості монтажу:

• Тип підключення: пайка + обжим (solder/crimp)

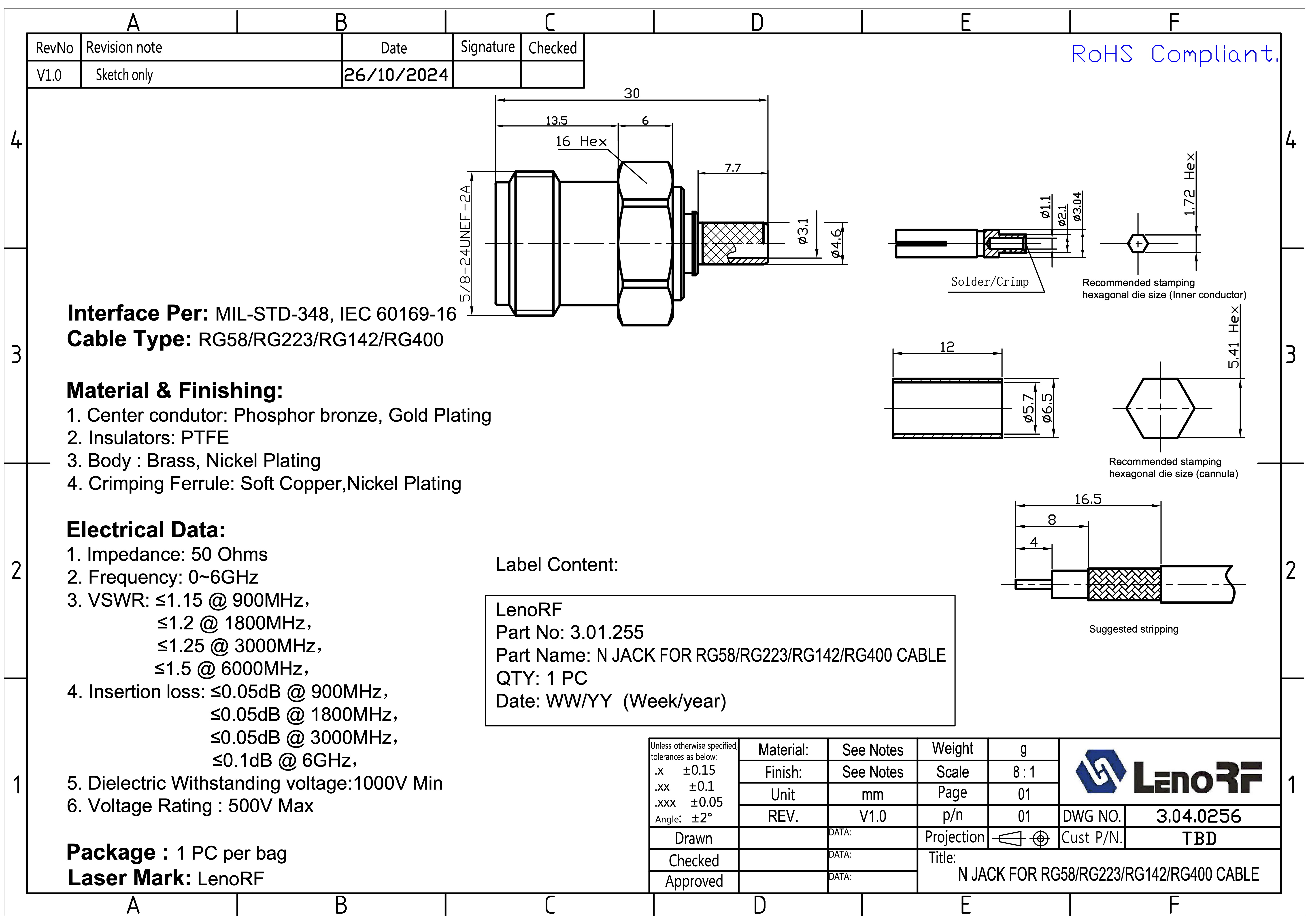

• Рекомендовані шестигранні матриці для обтиску: зазначені в кресленні

• Рекомендоване зачистування кабелю: згідно специфікації

• Механічна точність виготовлення:

  • .x ±0.15 мм

  • .xx ±0.1 мм

  • .xxx ±0.05 мм

  • Кутові відхилення: ±2°

Упаковка та маркування:

• Комплектація: 1 шт. в індивідуальному пакеті

• Маркування лазером: LenoRF

• Етикетка містить:

  • Виробник: LenoRF

  • Артикул: 3.04.0256

  • Назва: N JACK FOR RG58/RG223/RG142/RG400 CABLE

  • Кількість: 1 шт

  • Дата виробництва: формат WW/YY (тиждень/рік)

Сертифікація та стандарти:

• Стандарти інтерфейсу: MIL-STD-348, IEC 60169-16

• Відповідність RoHS: Так

Застосування:

• Системи радіозв’язку та телекомунікації

• Антенні рішення

• Вимірювальне обладнання

• Радіочастотні модулі та підсилювачі

• Високочастотна передача сигналу в промислових і лабораторних умовах
