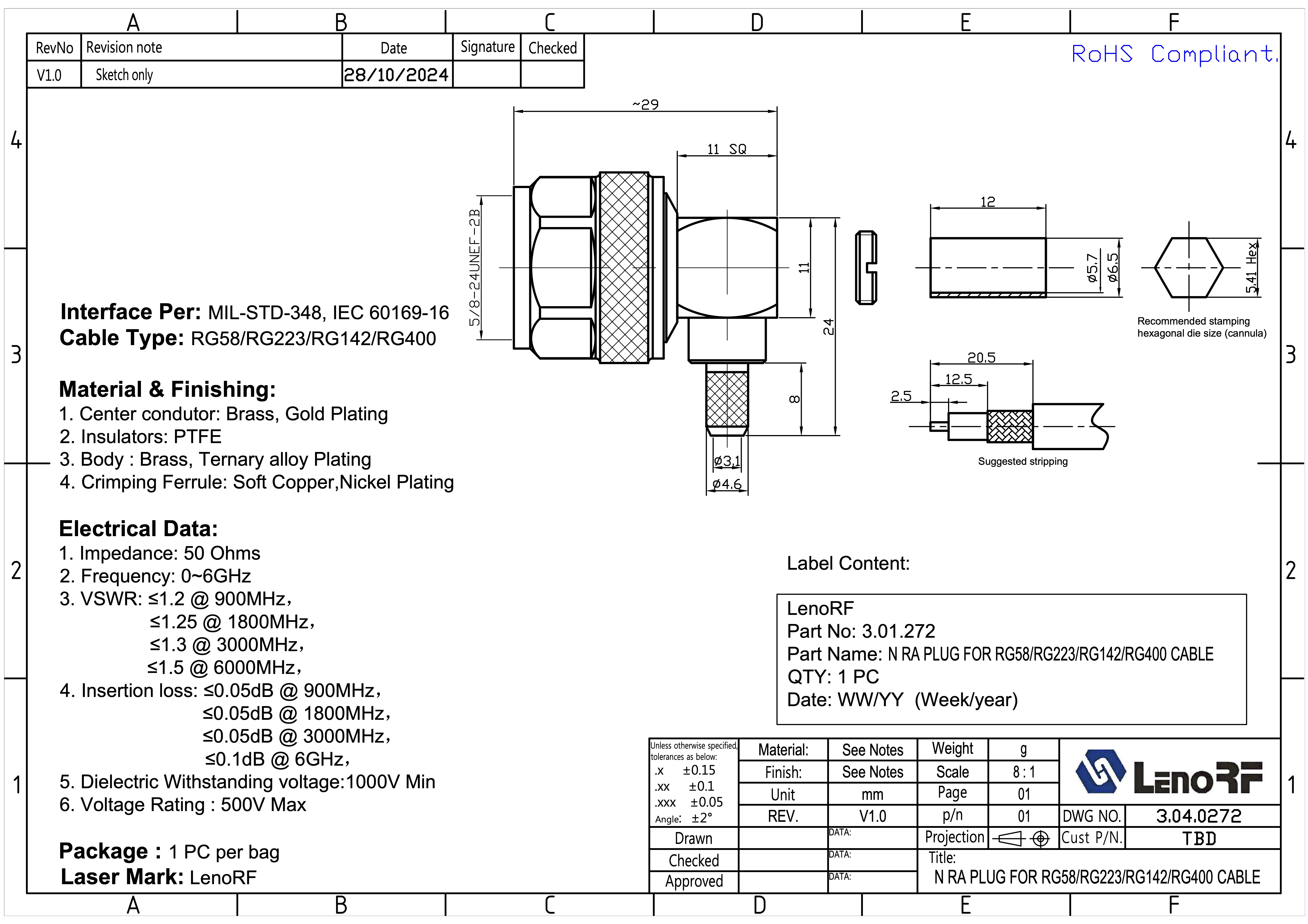

Роз'єм ВЧ N-male кутовий (RG58, RG223, RG142, RG400, KSR195), обтиск/обтиск 3.04.0272

Кутовий штекер роз’єму типу N, модель 3.04.0272, призначений для з’єднання з високочастотними коаксіальними кабелями типу RG58, RG223, RG142 та RG400. Виріб відповідає вимогам міжнародних стандартів MIL-STD-348 та IEC 60169-16, що забезпечує високу сумісність, надійність і стабільні електричні характеристики в широкому діапазоні застосувань — зокрема у телекомунікаційних системах, радіочастотних пристроях, ретрансляторах і вимірювальному обладнанні.

Технічний опис

• N-роз’єм кутовий (штекер)
• Код товару: 3.04.0272
• Виробник: LenoRF
• Маркування: LenoRF (лазерне)
• Упаковка: 1 шт. у пакеті
• Стандарти: MIL-STD-348, IEC 60169-16
• Сертифікація: RoHS Compliant

Сумісні типи кабелів

• RG58
• RG223
• RG142
• RG400
• KSR195
• LMR195
• SLL195

Конструкція та матеріали

• Центральний контакт: латунь з золотим покриттям
• Ізолятор: PTFE (тефлон), високі діелектричні властивості
• Корпус роз’єму: латунь із покриттям трьохкомпонентним антикорозійним сплавом
• Обжимна гільза: м’яка мідь із нікелевим покриттям
• Тип монтажу: обжимний (crimp)

Електричні характеристики

• Імпеданс: 50 Ом
• Робочий частотний діапазон: 0–6 ГГц
• КСХ (VSWR): ≤1.2 @ 900 МГц, ≤1.25 @ 1800 МГц, ≤1.3 @ 3000 МГц, ≤1.5 @ 6000 МГц
• Втрати на вставлення (Insertion Loss): ≤0.05 дБ @ 900 МГц, ≤0.05 дБ @ 1800 МГц, ≤0.05 дБ @ 3000 МГц, ≤0.1 дБ @ 6000 МГц
• Пробивна напруга: ≥1000 В
• Максимальна робоча напруга: 500 В

Особливості

• Компактна кутова конструкція 90° — зручна для використання в обмежених монтажних просторах
• Висока стабільність електричних параметрів у широкому частотному діапазоні
• Надійне з’єднання з коаксіальними кабелями за допомогою обжимної технології
• Сумісний з вимогами сучасних систем зв’язку, RF-обладнання, ретрансляторів, вимірювальних пристроїв
