Роз'єм N-female NF-KSR400 для KSR400, SLL400, LMR400, RG-8

Високочастотний роз'єм N-female NF-KSR400 призначений для забезпечення надійного з'єднання в радіочастотних системах, сумісний з коаксіальними кабелями типу KSR400, SLL400, LMR400 та RG-8. Нижче наведено детальний технічний опис цього роз'єму.

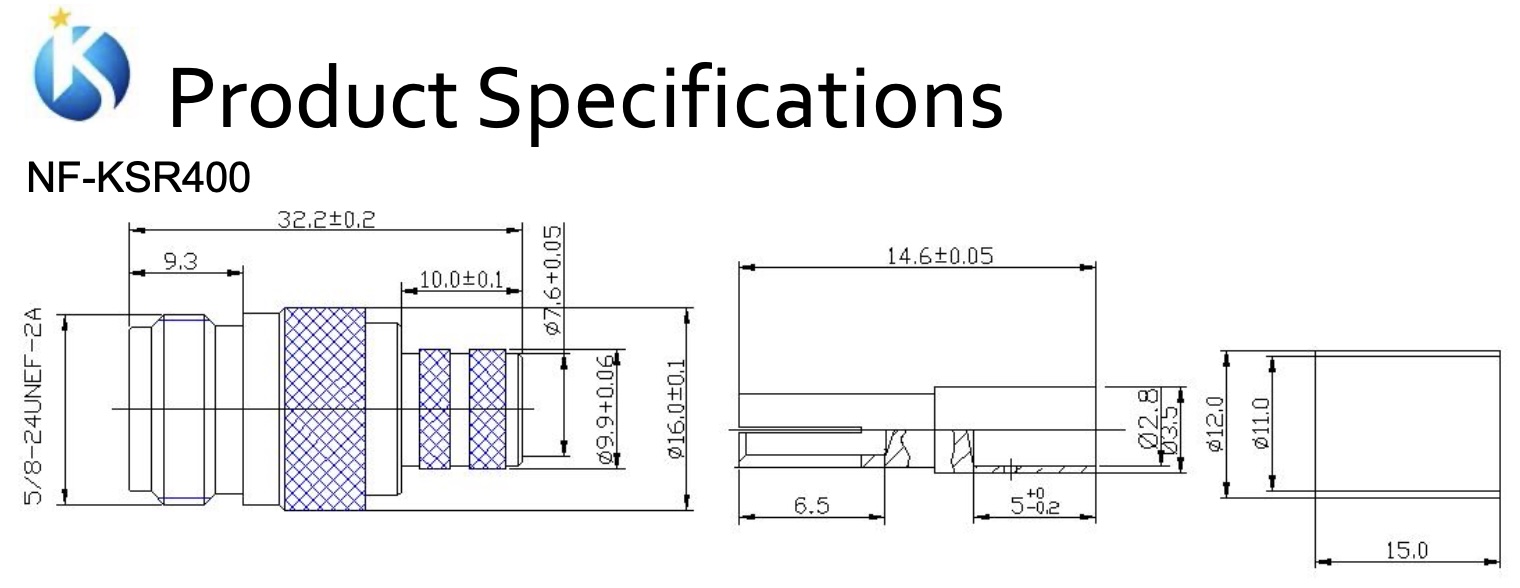

1. Конструкція:

• Внутрішній провідник: виготовлений з латуні з посрібленим покриттям, що забезпечує відмінну електропровідність.
• Ізолятор: політетрафторетилен (PTFE), відомий своїми високими діелектричними властивостями.
• Корпус: латунний з покриттям з білої бронзи для захисту від корозії.
• Ущільнювачі: виготовлені з силіконового каучуку, що забезпечує герметичність з'єднання.
• Гайка: латунна з нікелевим покриттям для підвищеної міцності та стійкості до зносу.
• Обжимна гільза: мідна з покриттям з білої бронзи, призначена для надійного обтиску кабелю.

2. Загальні характеристики:

• Інтерфейс: N-розетка (N female).
• Стандарти: відповідає IEC 61169 та IEC 60169.
• Форма корпусу: прямий.
• Механічна зносостійкість: розрахований на понад 500 циклів з'єднання/роз'єднання.
• Сумісність з кабелями: KSR400, KSR400-UF, SLL400, SLL400-SF, LMR400, RG-8.

3. Електричні характеристики:

• Імпеданс: 50 Ом.
• Робочий діапазон частот: від постійного струму (DC) до 6 ГГц.
• Внесені втрати: ≤0,05√f дБ (де f — частота в ГГц).
• Коефіцієнт стоячої хвилі напруги (VSWR): ≤1,2 у діапазоні DC–3 ГГц, ≤1,35 у діапазоні 3–6 ГГц.
• Пробивна напруга: 1500 В.
• Опір контакту внутрішнього провідника: ≤1,0 мОм.
• Опір контакту зовнішнього провідника: ≤0,25 мОм.
• Ізоляційний опір: ≥5000 МОм.

4. Експлуатаційні характеристики:

• Робоча температура: від -40°C до +85°C.
• Ступінь захисту: IP65 при з'єднанні, відповідно до IEC 60529:2001.
• Тест на занурення: відповідно до IEC 60529:2001.
• Тест на корозійну стійкість: відповідно до IEC 60068-2-52, 48 годин.
• Тест на вологотеплостійкість: відповідно до IEC 61169-1, пункт 9.4.3.
• Тест на термічний шок: відповідно до IEC 61169-1, пункт 9.4.4.
• Тест на вібрацію: відповідно до IEC 61169-1, пункт 9.3.3.
• Тест на механічний удар: відповідно до IEC 60068-2-27.

5. Обмеження щодо використання небезпечних речовин:

• Відповідає директиві RoHS 2011/65/EU з виключеннями.

Цей роз'єм забезпечує високоякісне з'єднання для застосувань, що вимагають надійності та стабільності в широкому діапазоні частот.
