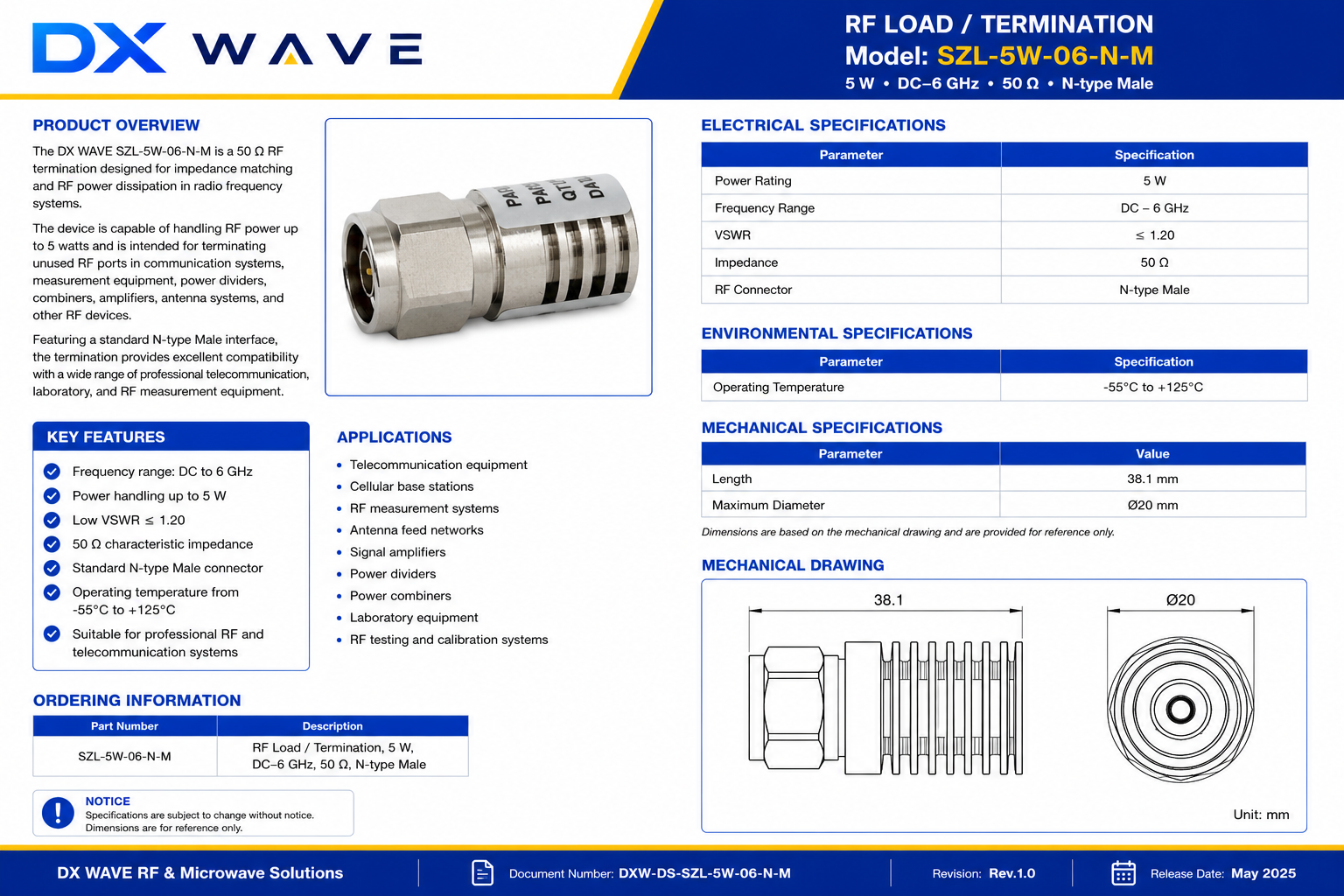

Технічний опис

Модель: SZL-5W-06-N-M
Тип виробу: ВЧ-навантаження (RF Load / Termination)
Тип роз’єму: N-type Male
Хвильовий опір: 50 Ω
Номінальна потужність: 5 Вт
Робочий діапазон частот: DC – 6 ГГц

Загальна інформація

Термінуюче навантаження SZL-5W-06-N-M призначене для узгодження радіочастотних трактів із хвильовим опором 50 Ом та поглинання ВЧ-потужності до 5 Вт.

Пристрій використовується для завершення невикористаних портів радіочастотного обладнання, вимірювальних систем, дільників потужності, комбайнерів, підсилювачів та інших RF-пристроїв.

Завдяки інтерфейсу N-type Male навантаження сумісне з широким спектром професійного телекомунікаційного та вимірювального обладнання.

Електричні характеристики

Температурні характеристики

Габаритні розміри

Згідно з кресленням у даташиті:

• Довжина: 38,1 мм
• Максимальний діаметр: Ø20 мм

Призначення

ВЧ-навантаження SZL-5W-06-N-M використовується у:

• телекомунікаційному обладнанні
• базових станціях мобільного зв’язку
• RF-вимірювальних системах
• антенних трактах
• підсилювачах сигналу
• дільниках та суматорах потужності
• лабораторному обладнанні

Особливості

• робочий діапазон частот до 6 ГГц
• потужність розсіювання 5 Вт
• низький КСХН (≤ 1.20)
• стандартний інтерфейс N-type Male
• хвильовий опір 50 Ом
• широкий температурний діапазон експлуатації від -55°C до +125°C
• придатний для професійних RF- та телекомунікаційних систем.
