Технічний опис

Модель: 3.12.1002
Назва виробу: SMA Plug Crimp for RG178 Cable
Тип виробу: ВЧ-роз’єм SMA male
Тип монтажу: обтискний (Crimp type)
Сумісний кабель: RG178
Інтерфейс: MIL-STD-348, IEC 60169-16
Бренд: LenoRF

Загальна інформація

Роз’єм SMA Plug Crimp for RG178 Cable призначений для монтажу на коаксіальний кабель RG178 у високочастотних системах з хвильовим опором 50 Ом.

Компактна конструкція та обтискний тип монтажу забезпечують надійне механічне з’єднання та стабільні електричні характеристики у широкому діапазоні частот.

Роз’єм відповідає стандартам MIL-STD-348 та IEC 60169-16, що гарантує сумісність із RF-обладнанням SMA-типу.

Матеріали та покриття

1. Центральний контакт: латунь, позолочене покриття
2. Ізолятор: PTFE
3. Корпус: латунь, позолочене покриття

Електричні характеристики

• Хвильовий опір: 50 Ω
• Робочий діапазон частот: 0 – 6 ГГц

КСХН (VSWR)

• ≤ 1.1 @ 900 МГц
• ≤ 1.15 @ 1800 МГц
• ≤ 1.2 @ 3000 МГц
• ≤ 1.3 @ 6000 МГц

Втрати вставки (Insertion Loss)

• ≤ 0.05 дБ @ 900 МГц
• ≤ 0.05 дБ @ 1800 МГц
• ≤ 0.05 дБ @ 3000 МГц
• ≤ 0.1 дБ @ 6000 МГц

Напруга

• Випробувальна напруга: ≥ 1000 В
• Номінальна робоча напруга: ≤ 500 В

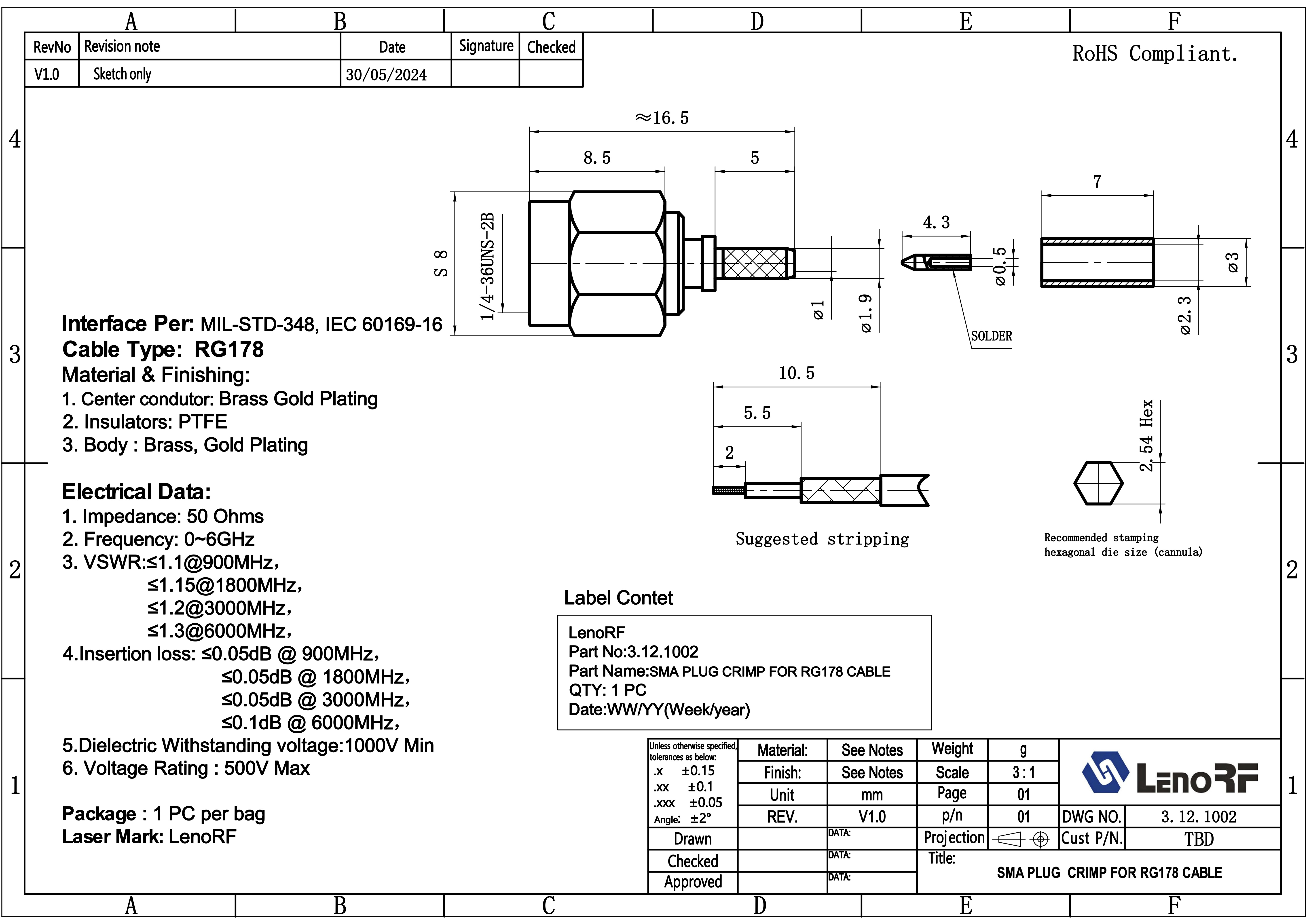

Конструктивні особливості

• Тип інтерфейсу: SMA male
• Різьба інтерфейсу: 1/4-36 UNS-2B
• Тип кабелю: RG178
• Розмір під ключ: 8 мм
• Довжина роз’єму: приблизно 16.5 мм

Рекомендована підготовка кабелю

У даташиті наведена схема рекомендованого зачищення кабелю (Suggested stripping) для правильного монтажу роз’єму на кабель RG178.

Маркування та пакування

Маркування

• Laser Mark: LenoRF

Етикетка

• Part No: 3.12.1002
• Part Name: SMA PLUG CRIMP FOR RG178 CABLE
• QTY: 1 PC
• Date: WW/YY (Week/year)

Пакування

• 1 шт. у пакеті

Призначення

Роз’єм 3.12.1002 SMA Plug Crimp for RG178 Cable використовується у:

• RF-вимірювальних системах
• телекомунікаційному обладнанні
• бездротових системах зв’язку
• лабораторному обладнанні
• антенних трактах
• системах передачі ВЧ-сигналів

Завдяки компактним розмірам, низьким втратам та сумісності з кабелем RG178 роз’єм забезпечує стабільну передачу сигналу у високочастотних системах до 6 ГГц.
