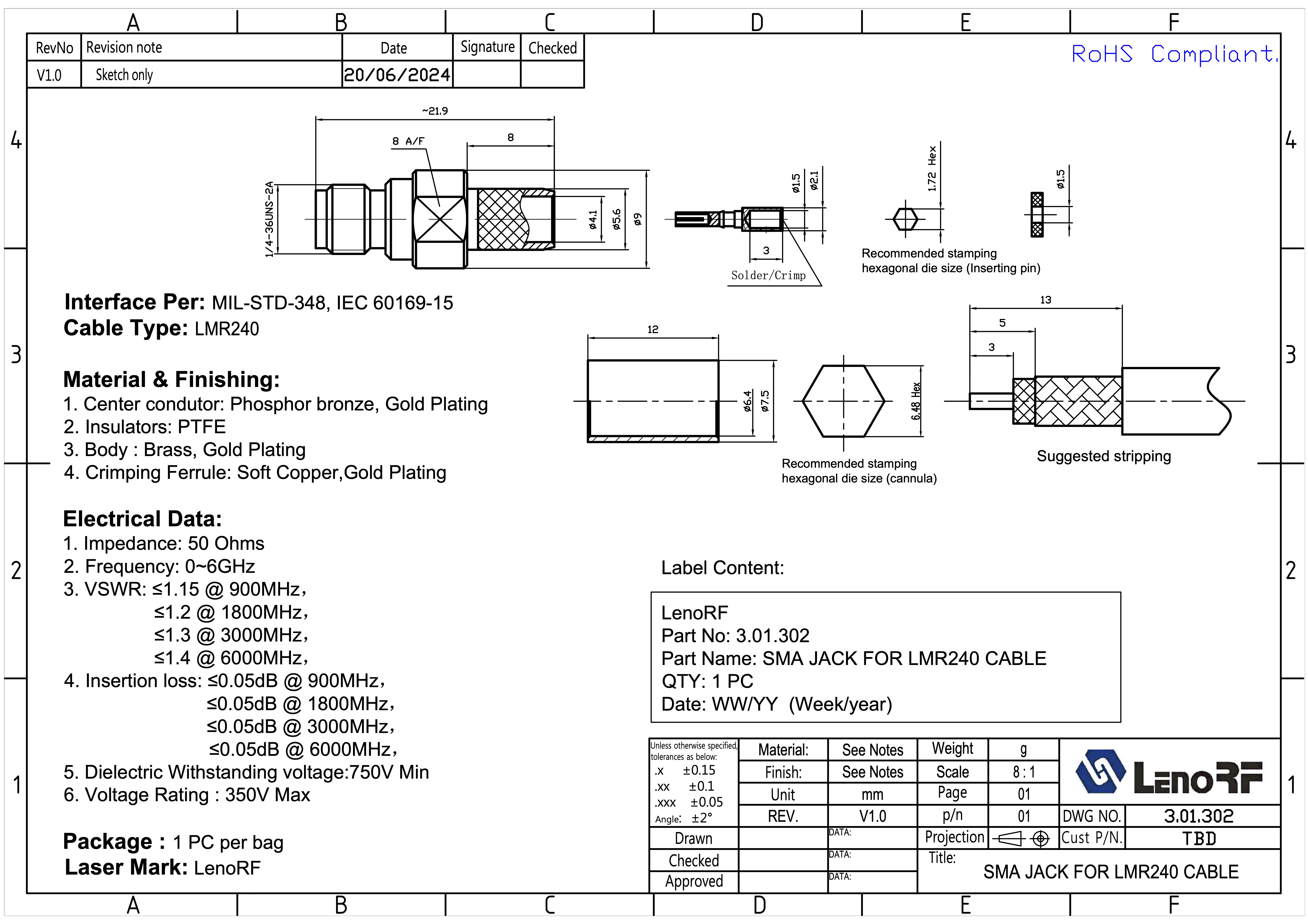

Роз'єм ВЧ SMA-female для LMR-240, SLL-240, KSR240, H155 3.01.302

Розʼєм типу SMA-female (мама), модель 3.01.302, призначений для підключення високочастотного кабелю типу LMR-240, SLL-240, KSR240 у системах передачі ВЧ-сигналів. Забезпечує точне і надійне з’єднання, підходить для застосування в телекомунікаційних пристроях, антенних системах, радіочастотних підсилювачах, вимірювальному обладнанні та інших ВЧ-ланцюгах.

Найменування виробу та артикул
SMA Jack for LMR240 Cable
Артикул: 3.01.302

Сумісність / Стандарти

• Відповідає стандартам: MIL-STD-348, IEC 60169-15

• Сумісний з коаксіальним кабелем типу LMR-240, SLL-240, KSR240

Конструкція та матеріали

• Центральний контакт: фосфорна бронза з позолотою

• Ізолятор: PTFE (політетрафторетилен)

• Корпус: латунь із позолотою

• Обжимна гільза: мʼяка мідь з позолотою

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0–6 ГГц

• КСХ (VSWR):

  • ≤1.15 при 900 МГц

  • ≤1.2 при 1800 МГц

  • ≤1.3 при 3000 МГц

  • ≤1.4 при 6000 МГц

• Внесені втрати:

  • ≤0.05 дБ при 900/1800/3000/6000 МГц

• Діелектрична міцність: ≥750 В

• Номінальна робоча напруга: ≤350 В

Екологічні параметри

• Відповідає вимогам RoHS (не містить шкідливих речовин)

Особливості

• Тип монтажу: паяння/обжим

• Упаковка: 1 шт. в індивідуальному пакуванні

• Лазерне маркування: LenoRF

• Маркування на етикетці: Part No: 3.01.302; QTY: 1 PC; Date: WW/YY
