Що таке BNC-конектор?
BNC-конектор (Bayonet Neill–Concelman) – це спеціальний роз’єм для підключення коаксіальних кабелів. Його основні переваги:
швидке з’єднання та роз’єднання завдяки байонетному замку;
надійний контакт та захист від випадкового роз’єднання;
робота у ВЧ-діапазоні до кількох ГГц.
Використовується у вимірювальних приладах, системах відеоспостереження (CCTV), телекомунікаціях і лабораторному обладнанні.
Коаксіальний кабель – провідник для передачі сигналів високої частоти
Що таке коаксіальний кабель?
Коаксіальний кабель – це середовище передачі сигналу, яке складається з:
центрального провідника;
діелектричної ізоляції;
екрану (обплетення або фольга);
зовнішньої оболонки.
Основна функція – передача високочастотних сигналів з мінімальними втратами.
Типові приклади: RG58, RG174, RG213, RG214, RG400, KSR195, KSR240, KSR300, KSR400, KSR500, коаксіальні фідери 1/2" і 7/8".
Подібності
Обидва елементи застосовуються у ВЧ-системах.
BNC-конектор сумісний саме з коаксіальними кабелями.
Якість сигналу залежить як від характеристик кабелю, так і від правильного вибору конектора.
Відмінності
| Характеристика | BNC-конектор | Коаксіальний кабель |
|---|---|---|
| Функція | Роз’єм для підключення кабелю | Лінія передачі сигналу |
| Будова | Металевий корпус із байонетним замком | Провідник, діелектрик, екран і оболонка |
| Використання | Вимірювальна техніка, CCTV, лабораторії | Радіо, телебачення, Wi-Fi, мобільний зв’язок |

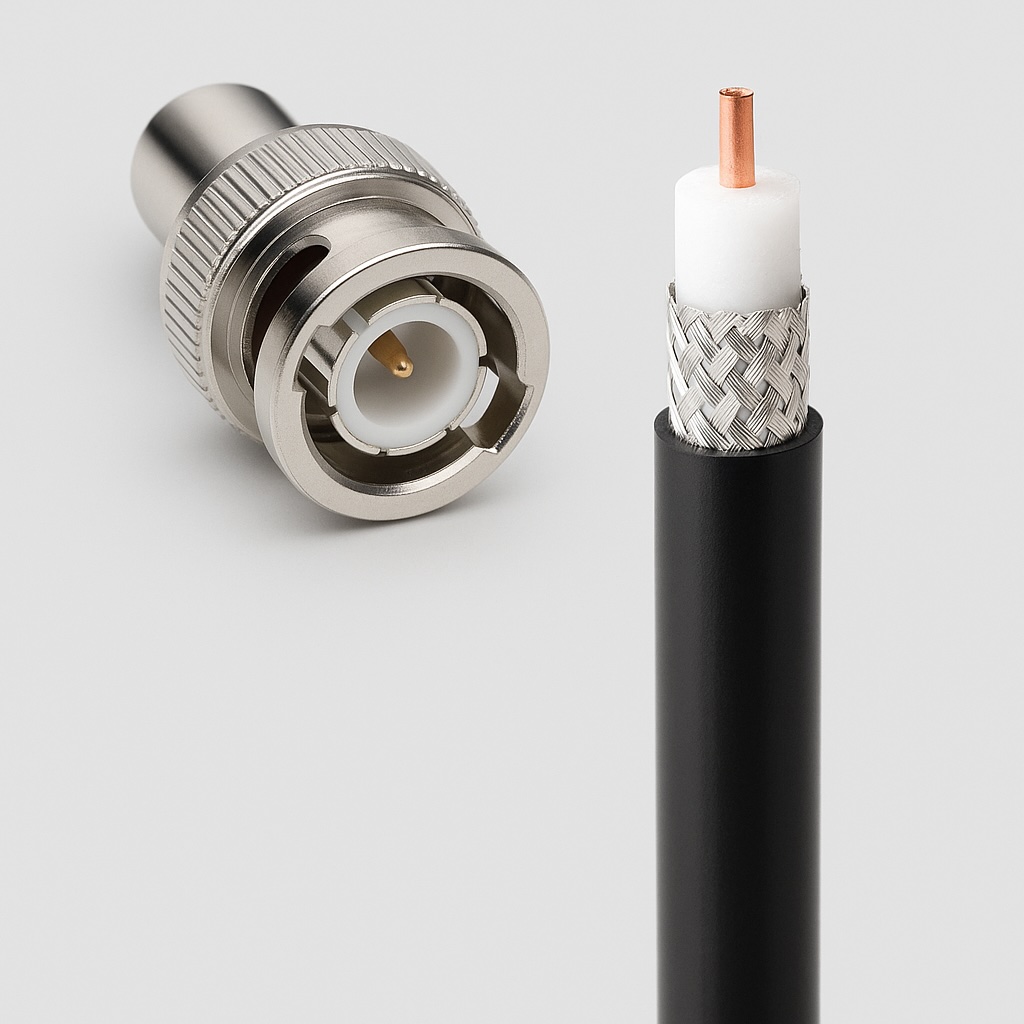

BNC і коаксіальний кабель працюють у парі
Висновок
BNC і коаксіальний кабель – це не взаємозамінні, а взаємодоповнюючі компоненти. Кабель забезпечує передачу сигналу, а BNC – зручне та надійне підключення.
Для якісної роботи важливо підбирати кабель і роз’єм комплексно:
кабель за типом (RG58, RG213, KSR400, фідер 1/2");
конектор під конкретний діаметр та стандарт.
