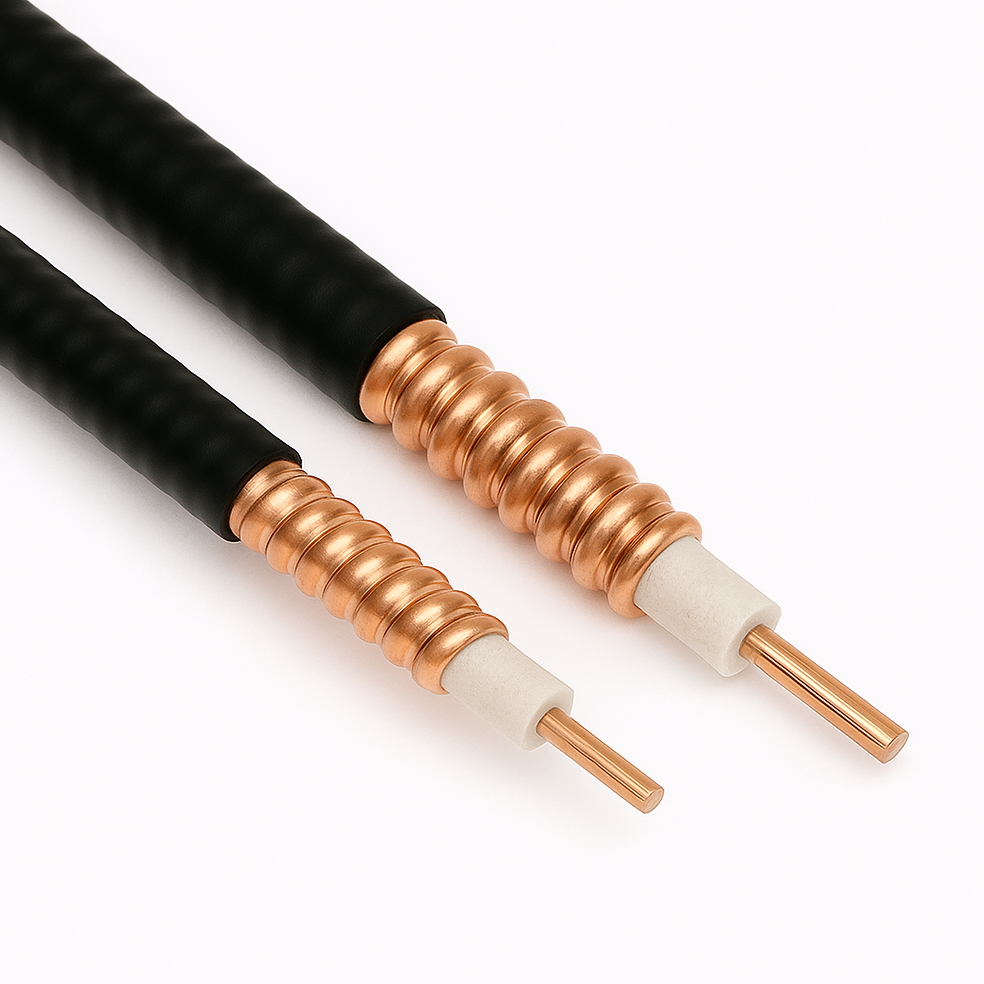

У системах стільникового зв’язку та радіочастотних мережах широко застосовують коаксіальні фідери 1/2 дюйма. Проте на практиці існують дві основні модифікації — стандартний 1/2 та 1/2 Superflexible (або 1/2 SF).
Обидва призначені для передавання високочастотного сигналу з мінімальними втратами, але мають різну конструкцію, гнучкість і області використання.
1. Конструктивні відмінності
| Параметр | 1/2 (стандартний) | 1/2 Superflexible |
|---|---|---|
| Зовнішній діаметр | ≈ 15.7 мм | ≈ 13.4 мм |
| Тип зовнішнього провідника | Гофрована мідна або алюмінієва трубка | Гофрована мідна або алюмінієва трубка. |
| Внутрішній провідник | Алюмінієвий провідник із покриттям з міді | Алюмінієвий провідник із покриттям з міді |
| Ізоляція (діелектрик) | Спінений поліетилен (PEF, FPE) | Спінений поліетилен (PEF, FPE) |
| Зовнішня оболонка | Полиэтилен (PE) или LSZH | Полиэтилен (PE) или LSZH |
2. Гнучкість
1/2 звичайний має більшу механічну міцність, але обмежений мінімальний радіус вигину — приблизно 125 мм.
1/2 Superflexible має значно менший мінімальний радіус вигину — 55 мм, що дозволяє прокладати кабель у щільних просторах, в антенних шафах або між підсилювачами та антенами.
3. Електричні параметри
| Характеристика | 1/2 | 1/2 Superflexible |
|---|---|---|
| Імпеданс | 50 Ом | 50 Ом |
| Діапазон частот | 0 – 6 ГГц | 0 – 6 ГГц |
| Затухання @ 900 МГц | ~ 6.9 дБ/100 м | ~ 10.2 дБ/100 м |
| Затухання @ 1800 МГц | ~ 9.9 дБ/100 м | ~ 16 дБ/100 м |
| КСВН (VSWR) | ≤ 1.25 | ≤ 1.25 |
| Потужність передавання (на 2 ГГц) | ~ 1.8 кВт | ~ 1.4 кВт |
Superflexible має трохи більші втрати через меншу товщину зовнішнього провідника, але забезпечує гнучкість без істотного погіршення характеристик.
4. Типові області застосування
1/2 (стандартний) — магістральні ділянки між антенами, ретрансляторами, репітерами, базовими станціями.
1/2 Superflexible — з’єднання де важлива гнучкість, підключення між підсилювачами, радіомодулями, антенами, особливо в умовах обмеженого простору.
5. Висновок
Обидва типи фідерів 1/2 — це високоякісні коаксіальні кабелі з 50-омним імпедансом, але вибір між ними залежить від умов прокладання:
якщо потрібна висока потужність та мінімальні втрати — обирають 1/2 звичайний;
якщо важлива гнучкість і компактність — оптимальним буде 1/2 Superflexible.
