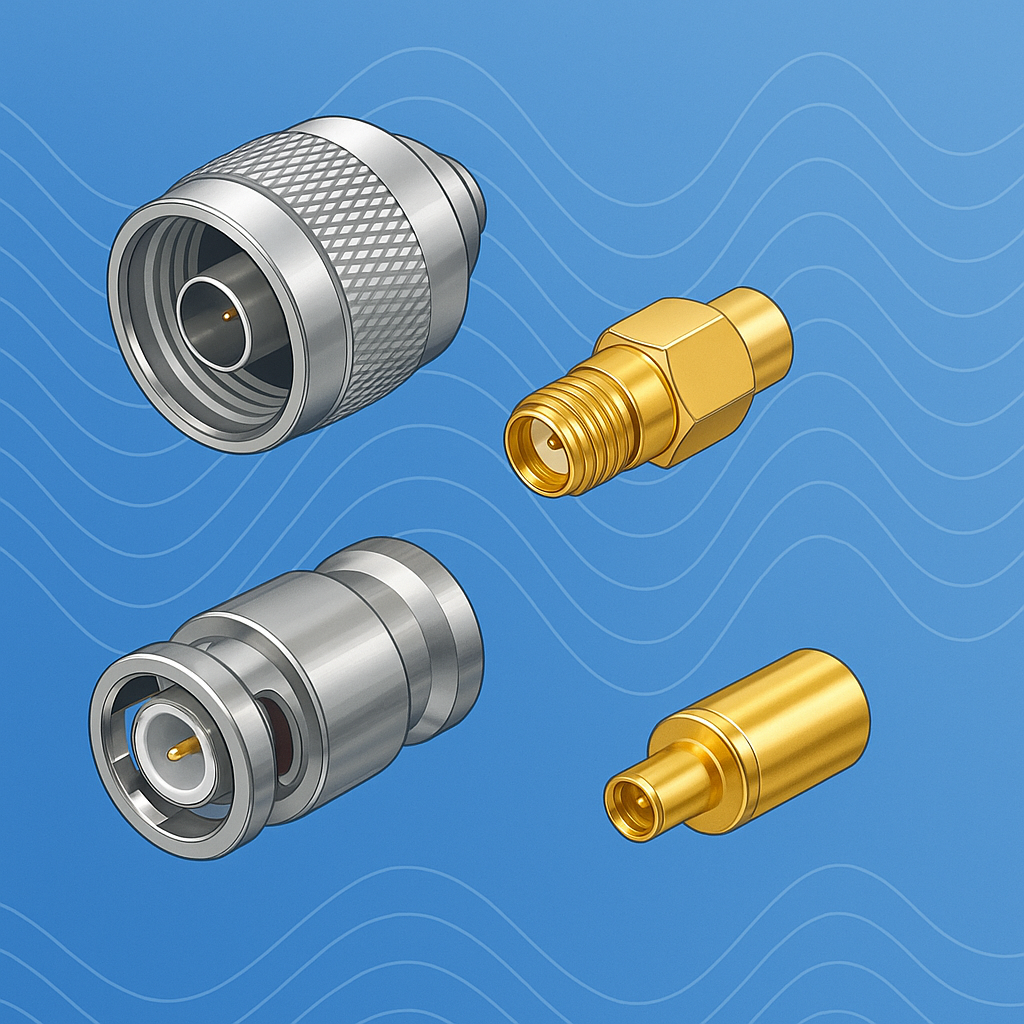

У статті наведено узагальнену таблицю діапазонів частот та відповідних типів ВЧ-розʼємів, що застосовуються у 50-омних коаксіальних системах. Матеріал допоможе швидко зорієнтуватися, який тип розʼєму (SMA, N-type, BNC, 2.92 мм, 1.85 мм тощо) підходить для роботи у певному частотному діапазоні — від ELF до міліметрових хвиль. Інформація буде корисною інженерам-радіочастотникам, виробникам кабельних збірок та фахівцям з антенних систем.
Діапазони частот за міжнародною класифікацією
| Діапазон частот | Позначення | Абревіатура |
|---|---|---|
| 3 – 30 Гц | Наднизькі частоти | ELF |
| 30 – 300 Гц | Дуже низькі частоти | SLF |
| 300 – 3000 Гц | Ультранизькі частоти | ULF |
| 3 – 30 кГц | Дуже довгі хвилі | VLF |
| 30 – 300 кГц | Довгі хвилі | LF |
| 300 кГц – 3 МГц | Середні хвилі | MF |
| 3 – 30 МГц | Короткі хвилі | HF |
| 30 – 300 МГц | Дуже високі частоти | VHF |
| 300 МГц – 3 ГГц | Надвисокі частоти | UHF |
| 3 – 30 ГГц | Надзвичайно високі частоти | SHF |
| 30 – 300 ГГц | Екстремально високі частоти | EHF |
| 26,5 – 300 ГГц | Міліметровий діапазон | – |
Діапазони частот найпоширеніших ВЧ-розʼємів (для систем 50 Ом)
| Тип розʼєму | Максимальна робоча частота |
|---|---|
| 1.0 mm | до 110 ГГц |
| 1.35 mm | до 90 ГГц |
| 1.85 mm | до 67 ГГц |
| 2.4 mm | до 50 ГГц |
| 2.92 mm (K-type) | до 40 ГГц |
| SSMA | до 35 ГГц |
| 3.5 mm / SMP / SMPM | до 26.5 ГГц |
| BMA | до 22 ГГц |
| 2.2-5 / NEX10 | до 20 ГГц |
| SMA / QMA / TNCA | до 18 ГГц |
| SSMC / SSMB | до 12.4 ГГц |
| QN / N-type / TNC / SC / C-type | до 11 ГГц |
| SMC / PSMP / DIN 1.0-2.3 | до 10 ГГц |
| DIN 7-16 | до 8.4 ГГц |
| DIN 4.1-9.5 / HD-BNC / MMCX / MCX / DIN 4.3-10 | до 6 ГГц |
| BNC / SMB / FAKRA | до 4 ГГц |
| Mini-UHF | до 2.5 ГГц |
| UHF | до 300 МГц |
| FME | до 200 МГц |
Примітка
Усі значення наведені для 50-омних коаксіальних ліній передачі.
Розʼєми міліметрового діапазону (1.0 мм, 1.85 мм, 2.4 мм, 2.92 мм) застосовуються в вимірювальному обладнанні, системах 5G та високочастотних тестових модулях.
Класичні типи розʼємів (SMA, N-type, TNC) залишаються стандартом для більшості застосувань у VHF, UHF та SHF-діапазонах.
