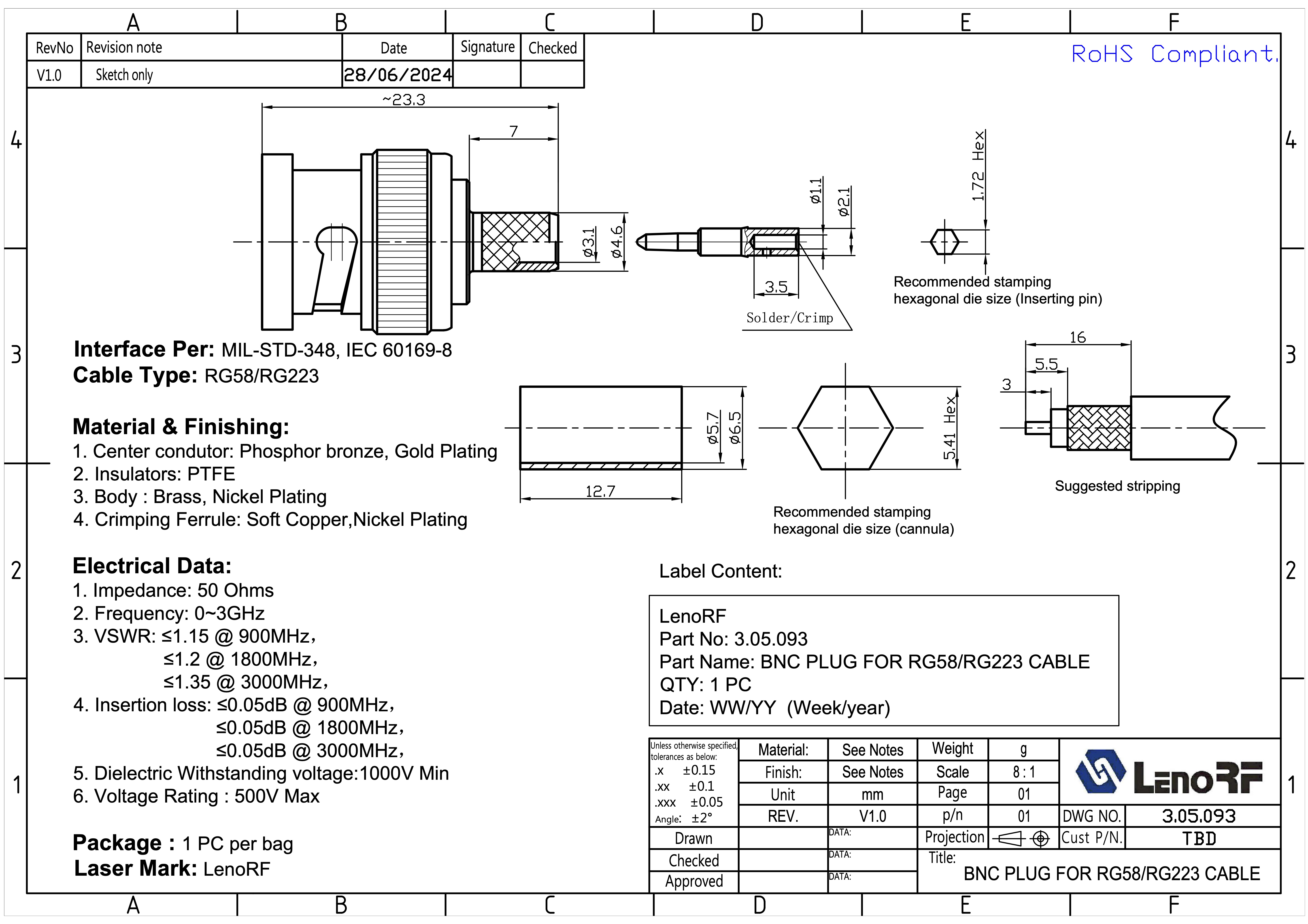

Роз'єм ВЧ BNC-male (RG-58, RG223, RG400, LL-195), паяння/обтискання 3.05.093

Технічний опис

Назва виробу: BNC Plug для кабелів RG58 / RG223
Номер виробу: 3.05.093
Виробник/Маркування: LenoRF (лазерне маркування)
Кількість в упаковці: 1 шт. (індивідуальне пакування в пакеті)
Відповідність: RoHS

Інтерфейс та стандарти

• Відповідає стандартам: MIL-STD-348, IEC 60169-8

• Тип з’єднання: BNC Plug (штекер)

• Сумісні кабелі: RG58, RG223

Конструктивні матеріали та покриття

1. Центральний контакт: фосфорна бронза, покриття — золото

2. Ізолятор: PTFE (фторопласт)

3. Корпус: латунь, нікелеве покриття

4. Обтискна втулка: м’яка мідь, нікелеве покриття

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 ~ 3 ГГц

• КСХН (VSWR):

  • ≤ 1.15 @ 900 МГц

  • ≤ 1.20 @ 1800 МГц

  • ≤ 1.35 @ 3000 МГц

• Втрати на вставку (Insertion Loss):

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

• Пробивна напруга: ≥ 1000 В

• Робоча напруга: ≤ 500 В

Упаковка та маркування

• Упаковка: 1 шт. у пакеті

• Етикетка:

  • LenoRF

  • Part No: 3.05.093

  • Part Name: BNC Plug for RG58/RG223 Cable

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Призначення

Роз’єм BNC Plug для RG58/RG223 призначений для надійного з’єднання у високочастотних системах. Завдяки позолоченому центральному контакту та PTFE-ізолятору забезпечує низькі втрати, стабільний імпеданс 50 Ом і високу якість сигналу. Використовується у телекомунікаційних мережах, системах радіозв’язку, вимірювальних приладах та антенних з’єднаннях.
