Роз'єм ВЧ N-female фланцевий (RG58, RG223, RG142, RG400, KSR195), обтиск/обтиск 3.04.0292

Розʼєм типу N, модель 3.04.0292, призначений для фланцевого монтажу та підключення коаксіальних кабелів типу RG58, RG223, RG142, RG400, KSR195, LMR195. Забезпечує стабільне й надійне зʼєднання в системах передачі радіочастотних сигналів. Використовується в телекомунікаційному обладнанні, ВЧ-трактах, вимірювальних і звʼязкових системах, особливо в стаціонарних установках, де потрібне кріплення до панелі або корпусу.

Найменування виробу та артикул

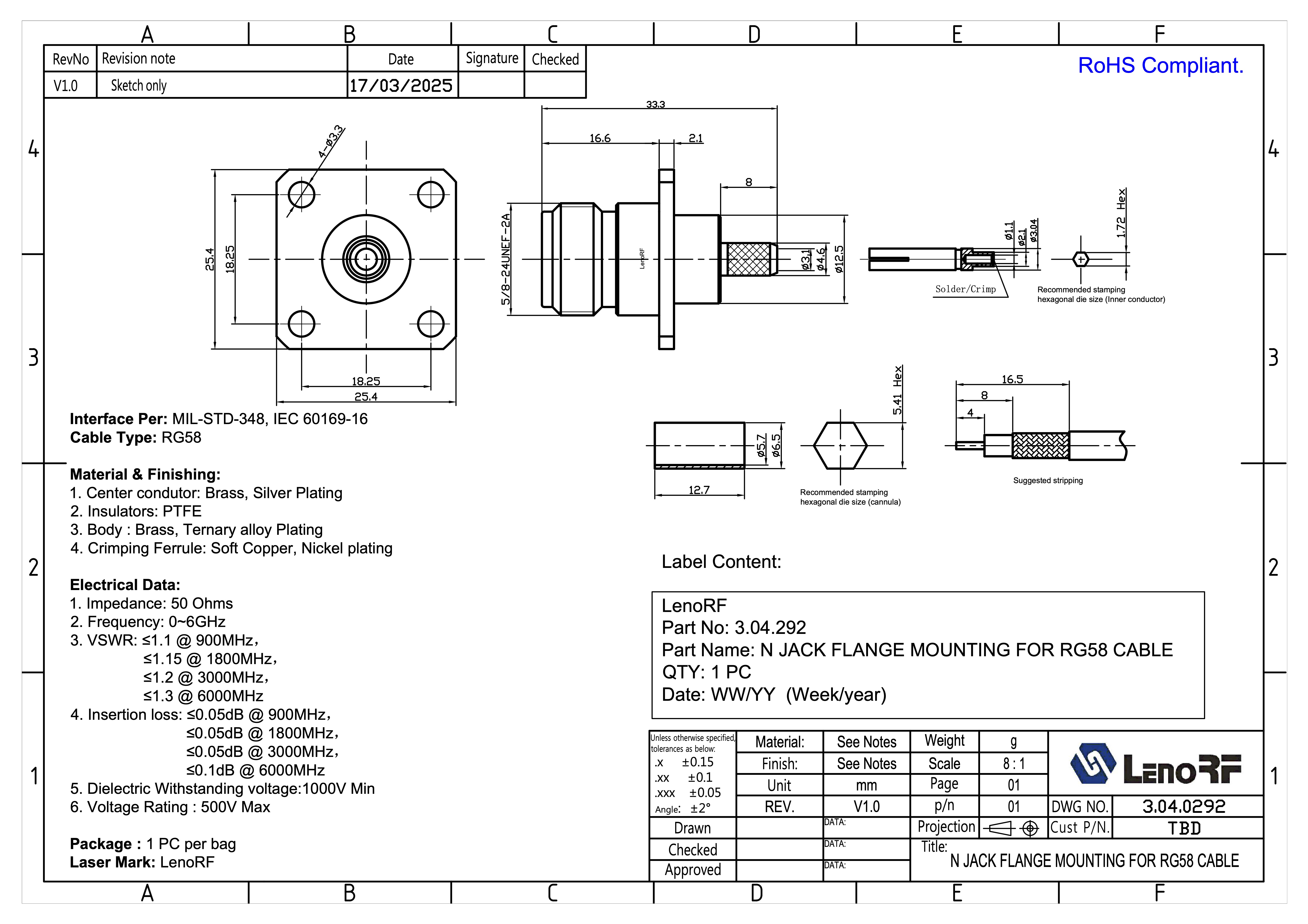

N Jack Flange Mounting for RG58 Cable
Артикул: 3.04.0292

Сумісність / Стандарти

• Відповідає стандартам: MIL-STD-348, IEC 60169-16

• Сумісний з коаксіальними кабелями типу RG58, RG223, RG142, RG400, KSR195, LMR195

Конструкція та матеріали

• Центральний контакт: латунь із срібним покриттям

• Ізолятор: PTFE (політетрафторетилен)

• Корпус: латунь із покриттям з трьохкомпонентного сплаву

• Обжимна гільза: мʼяка мідь із нікелевим покриттям

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0–6 ГГц

• КСХ (VSWR):

  • ≤1.1 при 900 МГц

  • ≤1.15 при 1800 МГц

  • ≤1.2 при 3000 МГц

  • ≤1.3 при 6000 МГц

• Вставні втрати:

  • ≤0.05 дБ при 900/1800/3000 МГц

  • ≤0.1 дБ при 6000 МГц

• Діелектрична міцність: ≥1000 В

• Номінальна робоча напруга: ≤500 В

Екологічні параметри

• Відповідає вимогам RoHS (не містить шкідливих речовин)

Особливості

• Монтаж: фланцеве кріплення до поверхні

• Упаковка: 1 шт. в індивідуальному пакуванні

• Лазерне маркування: LenoRF

• Маркування на етикетці: Part No: 3.04.0292; QTY: 1 PC; Date: WW/YY
