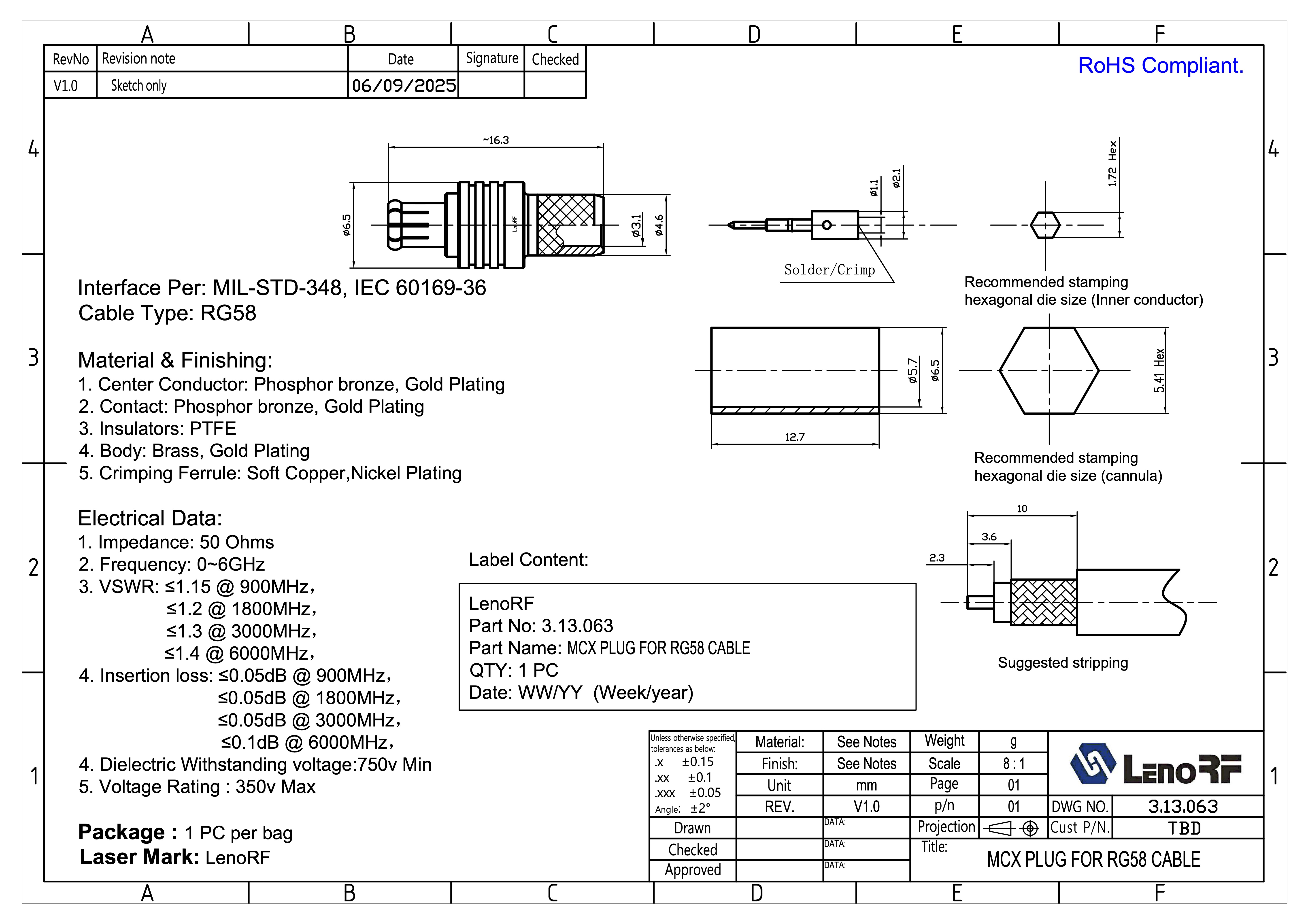

Технічний опис

Назва виробу: MCX Plug for RG58 Cable
Номер виробу: 3.13.063
Виробник: LenoRF
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

• Тип роз’єму: MCX Plug (прямий, обтискний / паяний)

• Тип кабелю: RG58

• Інтерфейс: MIL-STD-348, IEC 60169-36

• Метод монтажу: Solder / Crimp

• Кількість у пакуванні: 1 шт.

• Лазерне маркування: LenoRF

• Етикетка:

  • LenoRF

  • Part No: 3.13.063

  • Part Name: MCX PLUG FOR RG58 CABLE

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Матеріали та покриття

Електричні характеристики

• Хвильовий опір: 50 Ом

• Діапазон частот: 0 ~ 6 ГГц

• КСХН (VSWR):

  • ≤1.15 @ 900 МГц

  • ≤1.20 @ 1800 МГц

  • ≤1.30 @ 3000 МГц

  • ≤1.40 @ 6000 МГц

• Втрати вставки (Insertion Loss):

  • ≤0.05 дБ @ 900 МГц

  • ≤0.05 дБ @ 1800 МГц

  • ≤0.05 дБ @ 3000 МГц

  • ≤0.10 дБ @ 6000 МГц

• Випробувальна напруга: ≥750 В

• Робоча напруга: ≤350 В

Конструктивні параметри

• Тип монтажу: обтискання або паяння

• Прецизійна обробка: забезпечує стабільний контакт і мінімальні втрати сигналу

• Рекомендований інструмент: обтискна шестигранна матриця відповідно до діаметра ферули

Екологічна відповідність

• RoHS Compliant: виріб не містить свинцю, кадмію, ртуті та інших шкідливих речовин

Пакування

• Тип пакування: індивідуальний поліетиленовий пакет

• Кількість: 1 шт.

• Маркування: заводське, стійке до стирання

Призначення

Роз’єм MCX Plug для кабелю RG58 використовується для з’єднання ВЧ-кабелів у телекомунікаційних, антенних, вимірювальних і промислових системах.
Завдяки прецизійній конструкції, позолоченим контактам і PTFE-ізоляції забезпечує стабільну роботу до 6 ГГц, низькі втрати сигналу й довговічність навіть у складних умовах експлуатації.
Ідеально підходить для Wi-Fi, LTE, GPS, RF-модулів, антенних систем і приладів зв’язку.
