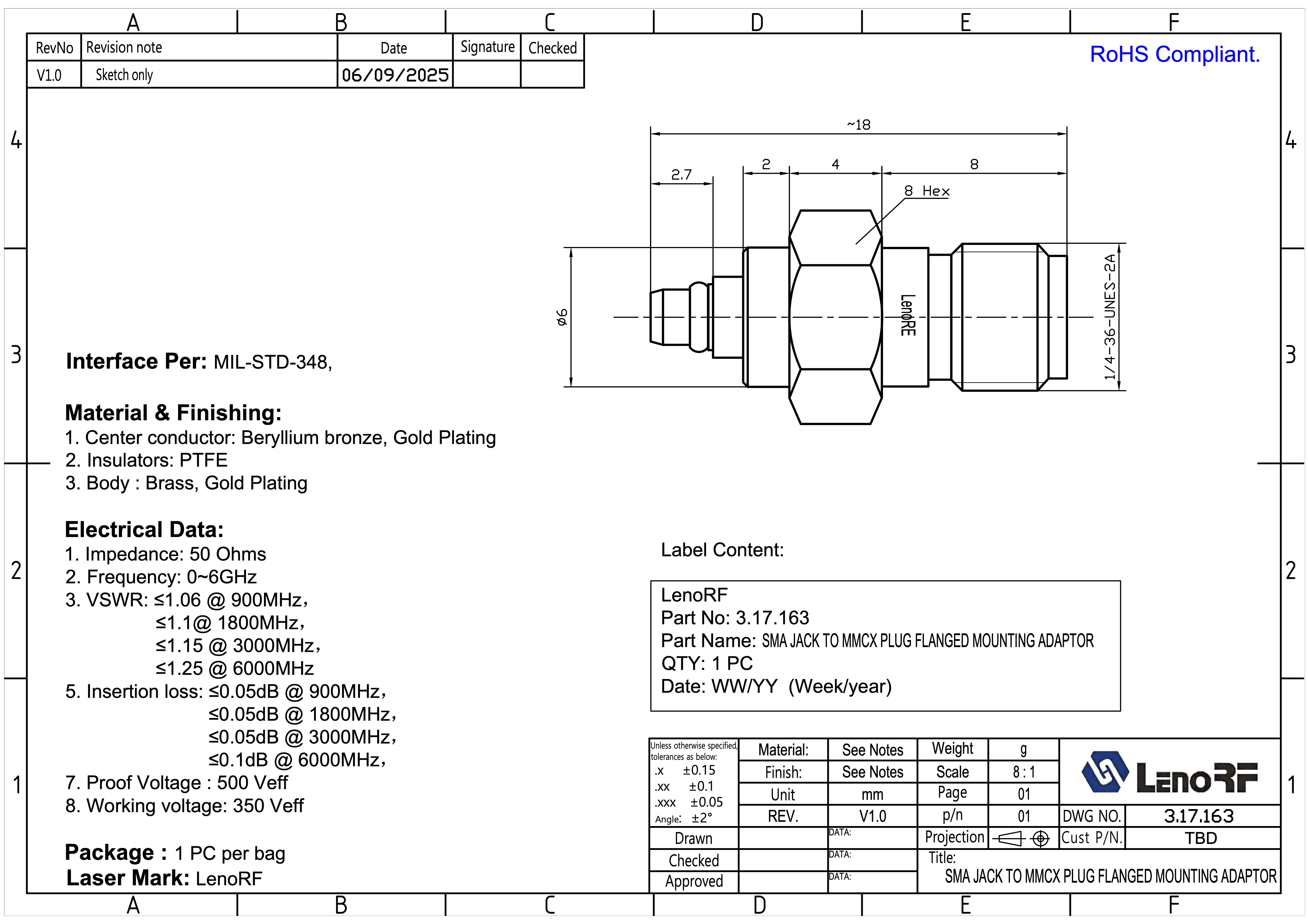

Технічний опис

Назва виробу: SMA Jack to MMCX Plug Adaptor
Номер виробу: 3.17.163
Виробник: LenoRF
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

• Тип виробу: високочастотний коаксіальний адаптер

• Конфігурація: SMA гніздо (Jack) ↔ MMCX вилка (Plug)

• Тип конструкції: прецизійний лінійний адаптер із шестигранником 8 мм (8 Hex) для затягування ключем

• Інтерфейс: відповідає стандарту MIL-STD-348

• Маркування: лазерне — LenoRF

• Кількість у пакуванні: 1 шт.

• Етикетка:

  • LenoRF

  • Part No: 3.17.163

  • Part Name: SMA JACK TO MMCX PLUG ADAPTOR

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Матеріали та покриття

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 ~ 6 ГГц

• КСХН (VSWR):

  • ≤1.06 @ 900 МГц

  • ≤1.10 @ 1800 МГц

  • ≤1.15 @ 3000 МГц

  • ≤1.25 @ 6000 МГц

• Втрати вставки (Insertion Loss):

  • ≤0.05 дБ @ 900 МГц

  • ≤0.05 дБ @ 1800 МГц

  • ≤0.05 дБ @ 3000 МГц

  • ≤0.10 дБ @ 6000 МГц

• Випробувальна напруга (Proof Voltage): 500 Вeff

• Робоча напруга (Working Voltage): 350 Вeff

Конструктивні особливості

• Компактна лінійна конструкція без фланця

• Шестигранник 8 мм (8 Hex) забезпечує зручне встановлення за допомогою стандартного гайкового ключа

• Високоточна механічна обробка гарантує стабільний контакт і мінімальні втрати сигналу навіть на високих частотах

Екологічна відповідність

• RoHS Compliant: виріб не містить свинцю, кадмію, ртуті та інших токсичних речовин

Пакування

• Тип пакування: індивідуальний поліетиленовий пакет

• Кількість: 1 шт.

• Маркування: відповідно до стандартів LenoRF

Призначення

Адаптер SMA Jack ↔ MMCX Plug використовується для з’єднання високочастотних трактів між стандартними SMA-роз’ємами та мініатюрними MMCX-конекторами.
Завдяки позолоченим контактам і прецизійній механічній обробці адаптер забезпечує мінімальні втрати сигналу й стабільні електричні характеристики в діапазоні частот до 6 ГГц.
Рекомендоване застосування — телекомунікаційне, антенне, вимірювальне та лабораторне обладнання, а також системи Wi-Fi, LTE, GPS.
