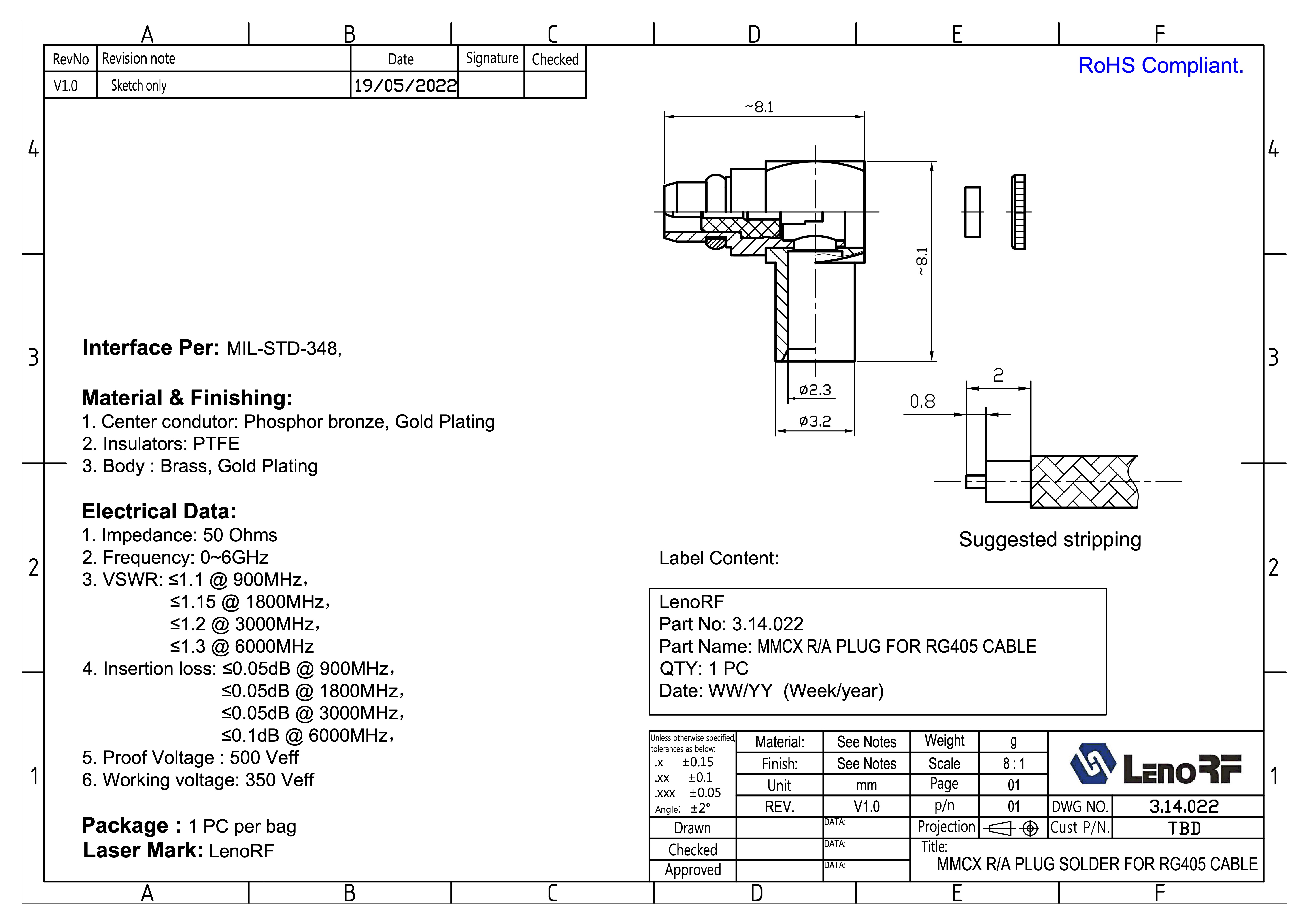

Роз'єм ВЧ MMCX-male кутовий для кабеля 0.086" RG405, 670-086SXE, пайка/пайка 3.14.022

Технічний опис

Назва виробу: Роз’єм MMCX R/A Plug (кутовий штекер) для кабелю RG405
Номер виробу: 3.14.022
Виробник/Маркування: LenoRF
Кількість в упаковці: 1 шт. (у поліетиленовому пакеті)
Лазерне маркування: LenoRF

Інтерфейс та стандарти

• Відповідає стандарту: MIL-STD-348

• Тип роз’єму: MMCX (кутовий, R/A)

• Метод монтажу: пайка центрального контакту

Матеріали та покриття

• Центральний контакт: фосфорна бронза, покриття – золото

• Ізолятор: PTFE (фторопласт)

• Корпус: латунь, покриття – золото

Електричні характеристики

• Імпеданс: 50 Ом

• Діапазон робочих частот: 0 – 6 ГГц

• КСХН (VSWR):

  • ≤1.1 @ 900 МГц

  • ≤1.15 @ 1800 МГц

  • ≤1.2 @ 3000 МГц

  • ≤1.3 @ 6000 МГц

• Внесені втрати (Insertion Loss):

  • ≤0.05 дБ @ 900 МГц

  • ≤0.05 дБ @ 1800 МГц

  • ≤0.05 дБ @ 3000 МГц

  • ≤0.1 дБ @ 6000 МГц

• Тестова напруга (Proof Voltage): 500 Veff

• Робоча напруга (Working Voltage): 350 Veff

Упаковка та маркування

• Упаковка: 1 шт. у пакеті

• Маркування:

  • Part No: 3.14.022

  • Назва: MMCX R/A Plug for RG405 Cable

  • Дата: WW/YY (тиждень/рік виробництва)
