Роз'єм ВЧ MMCX-male для кабелів (RG-316, RG-174), паяння/обтиск 3.14.010

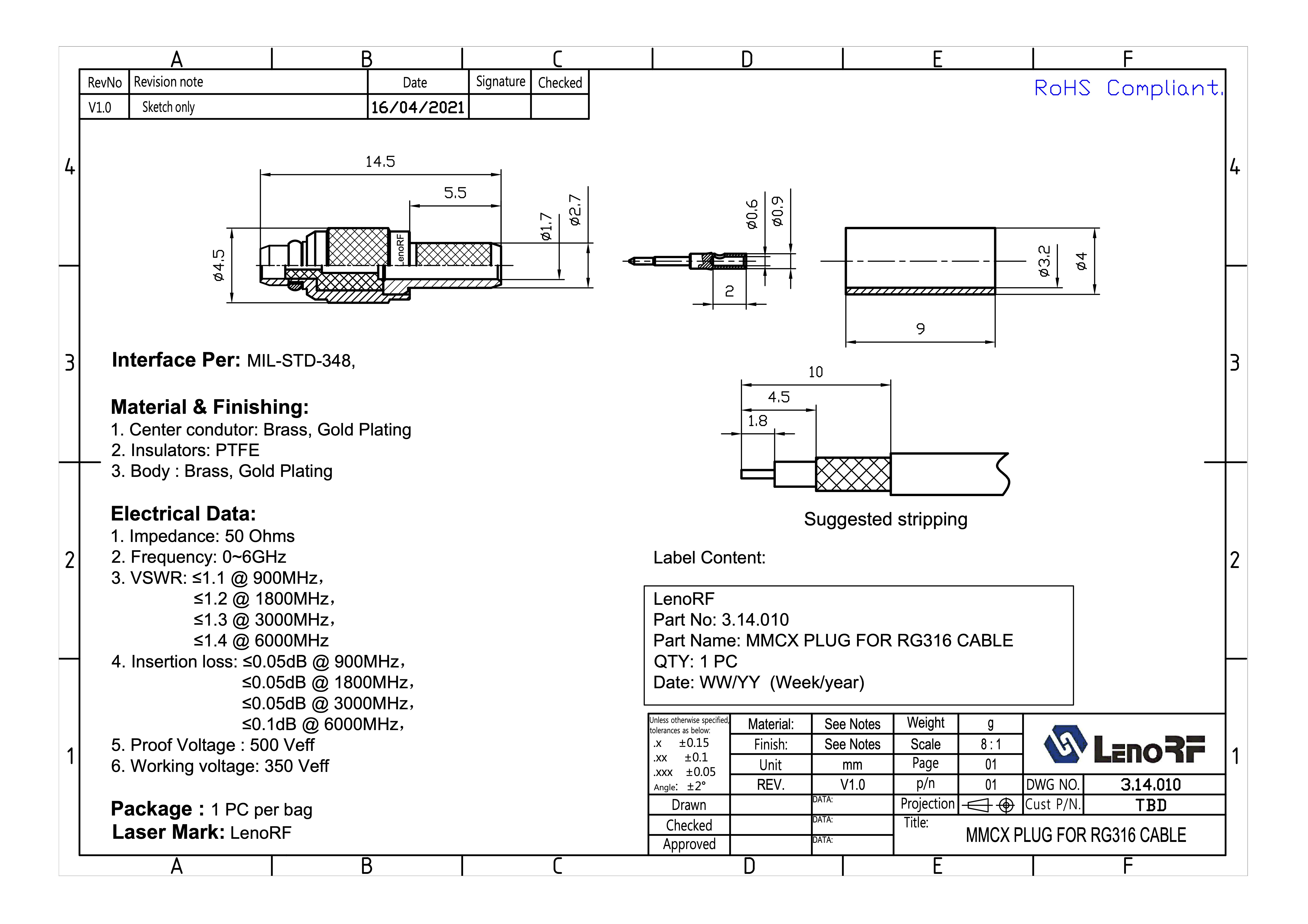

Технічний опис

Роз’єм MMCX штекер для кабелю RG316
Модель: 3.14.010
Виробник / маркування: LenoRF
Відповідність стандартам: MIL-STD-348
Стан відповідності RoHS: відповідає вимогам

Механічні характеристики

• Тип виконання: MMCX Plug (штекер) для кабелю RG316, з прямим підключенням, кріплення обтискного типу (Crimp).

• Матеріали та покриття:

  1. Центральний контакт: латунь, покриття — золото.

  2. Ізолятори: PTFE (фторопласт).

  3. Корпус: латунь, покриття — золото.

• Маркування: лазерне — LenoRF.

• Упаковка: 1 шт. у пакеті.

• Етикетка:

  • LenoRF

  • Part No: 3.14.010

  • Part Name: MMCX PLUG FOR RG316 CABLE

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Електричні характеристики

• Хвильовий опір: 50 Ом.

• Робочий діапазон частот: 0–6 ГГц.

• КСХН (VSWR):

  • ≤ 1.1 @ 900 МГц

  • ≤ 1.2 @ 1800 МГц

  • ≤ 1.3 @ 3000 МГц

  • ≤ 1.4 @ 6000 МГц

• Внесені втрати:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Пробивна напруга: 500 Veff

• Робоча напруга: 350 Veff

Призначення

Роз’єм MMCX Plug для кабелю RG316 призначений для створення надійних високочастотних з’єднань у діапазоні до 6 ГГц. Використовується в телекомунікаційному, вимірювальному та радіочастотному обладнанні, де важливі стабільні електричні параметри та мінімальні втрати сигналу.
