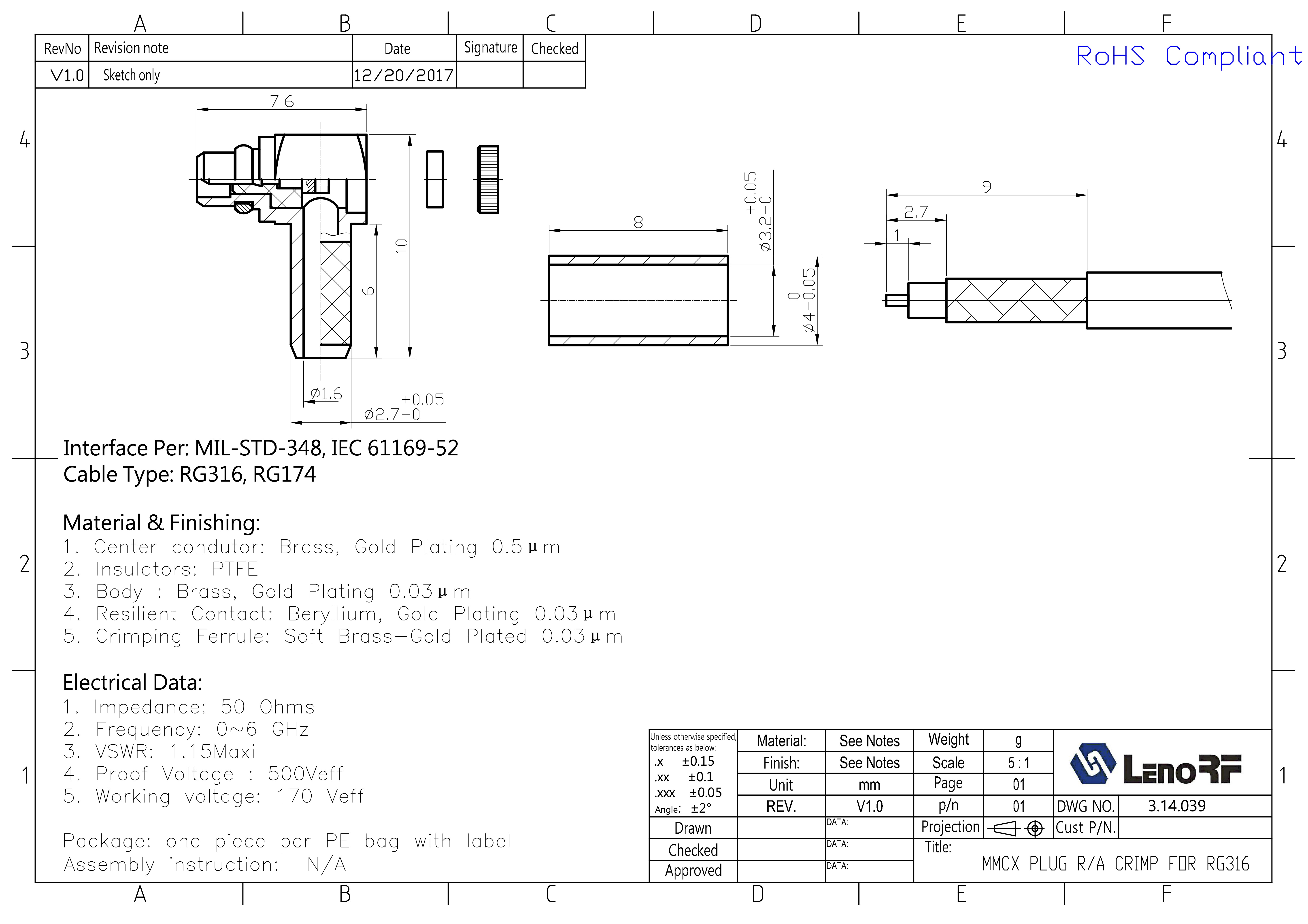

Технічний опис

Назва виробу: MMCX Male Right Angle Crimp for RG316 / RG174 Cable
Артикул: 3.14.039
Тип виробу: ВЧ-роз’єм MMCX (вилка), кутовий (Right Angle), обтискний (Crimp)
Версія документа: CPE Spec
Стандарт інтерфейсу: MIL-STD-348, IEC 61169-52

Загальна інформація

Роз’єм MMCX Male Right Angle призначений для монтажу на коаксіальні кабелі RG316 та RG174.
MMCX — це компактний мікророз’єм зі з’єднанням типу “snap-on”, який забезпечує швидке підключення та відключення, зберігаючи стабільні ВЧ-характеристики.

Матеріали та покриття

• Центральний контакт: берилієва бронза / латунь, позолота

• Ізолятор: PTFE

• Корпус: латунь з золотим або нікельованим покриттям (залежить від версії виробника)

• Обжимна гільза: мідний сплав з нікельованим покриттям

Електричні характеристики

• Хвильовий опір: 50 Ω

• Робочий діапазон частот: до 6 ГГц

• КСХН (VSWR): ≤ 1.30 (типове значення)

• Втрати вставки: низькі, оптимізовані для RG174/RG316

• Тип з’єднання: “snap-on” із силою фіксації 1.8–2.5 Н

Механічні характеристики

• Тип корпусу: кутовий, 90° (Right Angle)

• Тип монтажу: обтискний (Crimp)

• Сумісні кабелі:

  • RG316

  • RG174

• Точність виготовлення:

  • лінійні розміри з допуском ±0.15 мм

  • дрібні розміри ±0.10 мм

  • точність малих елементів ±0.05 мм

  • допуск на кут: ±2°

Пакування

• Індивідуальний пакет

• Маркування: артикул 3.14.039

Призначення

MMCX Male Right Angle Crimp для RG316/RG174 застосовується у:

• Wi-Fi, LTE, GPS-модулях

• портативних радіопристроях

• телекомунікаційних системах

• тестово-вимірювальному обладнанні

• адаптерах, внутрішніх модульних RF-трактів

Компактність MMCX робить роз’єм ідеальним для пристроїв з обмеженим простором, а кутова конструкція дозволяє будувати з’єднання в тісних монтажних зонах.
