Технічний опис

Назва виробу: N Jack Flanged Connector
Артикул: 3.04.0284
Тип виробу: ВЧ-роз’єм N-типу (гніздо), фланцеве виконання
Тип монтажу: панельний, фланцевий
Інтерфейс: MIL-STD-348, IEC 60169-16
Версія документа: V1.0
Дата: 04.03.2025
Відповідність: RoHS Compliant

Загальна інформація

Роз’єм N Jack Flanged Connector призначений для жорсткого монтажу на панель або корпус обладнання за допомогою фланця з чотирма кріпильними отворами.
Забезпечує надійне 50-омне з’єднання у високочастотних трактах та стабільну роботу в діапазоні частот до 11 ГГц.

Фланцеве виконання підвищує механічну міцність з’єднання та стійкість до вібрацій, що особливо важливо для телекомунікаційних, антенних і промислових RF-систем.

Матеріали та покриття

1. Центральний контакт: фосфорна бронза, позолота

2. Ізолятор: PTFE

3. Корпус: латунь, нікельоване покриття

4. Ущільнювальне кільце: силіконова гума, червоного кольору

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 – 11 ГГц

КСХН (VSWR):

• ≤ 1.3 @ 6 ГГц

Напруга:

• Випробувальна (Dielectric Withstanding Voltage): ≥ 1500 В

• Робоча (Voltage Rating): ≤ 1000 В

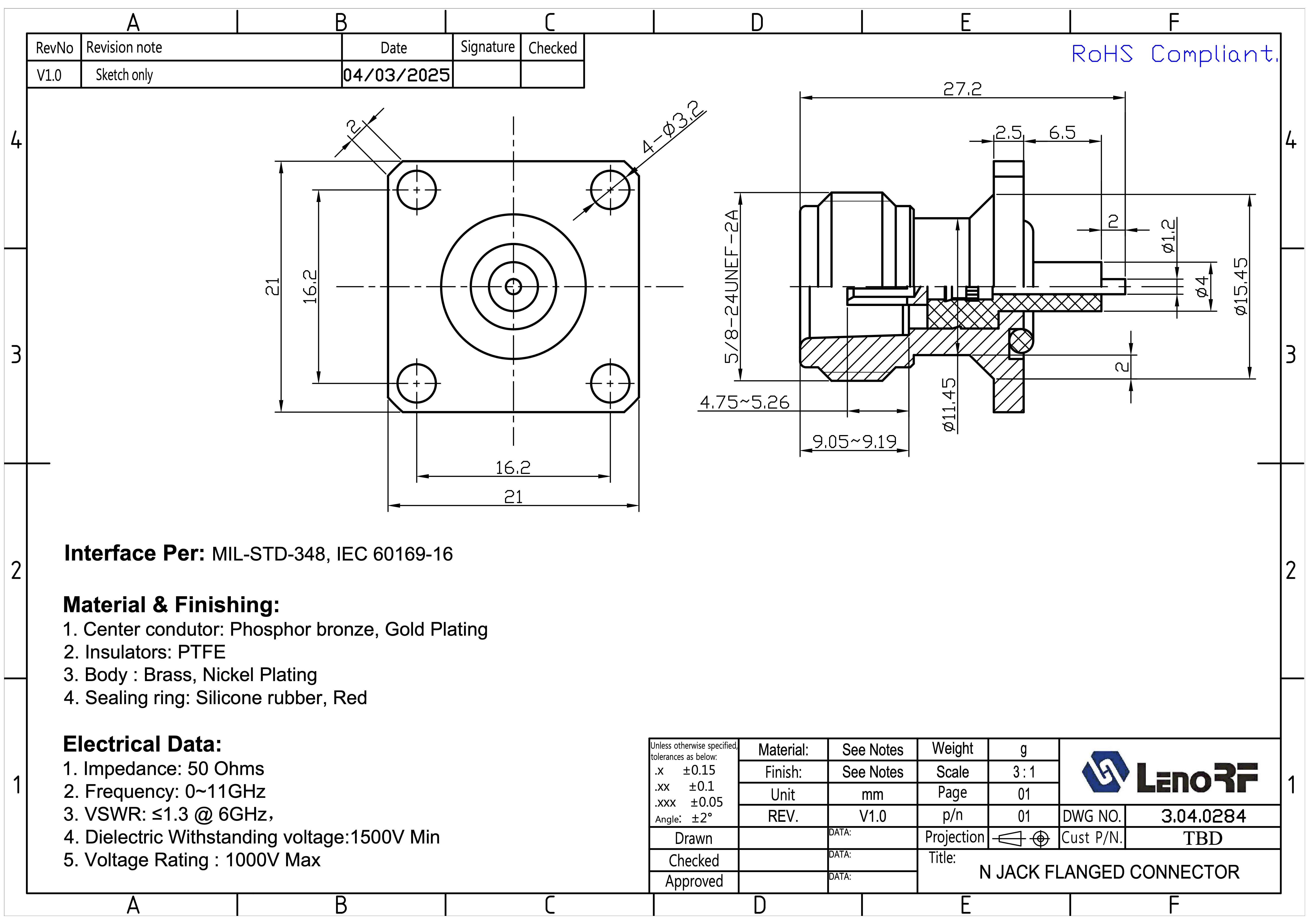

Конструктивні характеристики

• Тип роз’єму: N Jack (гніздо)

• Виконання: фланцеве

• Кількість монтажних отворів: 4

• Різьба інтерфейсу: 5/8"-24 UNEF-2A

• Габарити фланця: 21 × 21 мм

• Міжцентрова відстань отворів: 16.2 мм

• Діаметр монтажних отворів: Ø 3.2 мм

• Одиниці вимірювання: мм

Допуски виготовлення:

• .x ±0.15 мм

• .xx ±0.10 мм

• .xxx ±0.05 мм

• Кутові допуски: ±2°

Маркування та пакування

• Маркування: відповідно до стандартів LenoRF

• Пакування: 1 шт. в індивідуальному пакеті

Призначення

Роз’єм N Jack Flanged Connector застосовується у:

• антенно-фідерних системах;

• телекомунікаційному обладнанні;

• базових станціях GSM / LTE / 5G;

• радіорелейних лініях;

• промислових та професійних RF-пристроях;

• вимірювальній і лабораторній апаратурі.

Нікельований корпус, позолочений центральний контакт і PTFE-ізолятор забезпечують низькі втрати сигналу, стабільні ВЧ-характеристики та тривалий термін експлуатації.
