Перехідник N-female - BNC-male 3.17.143

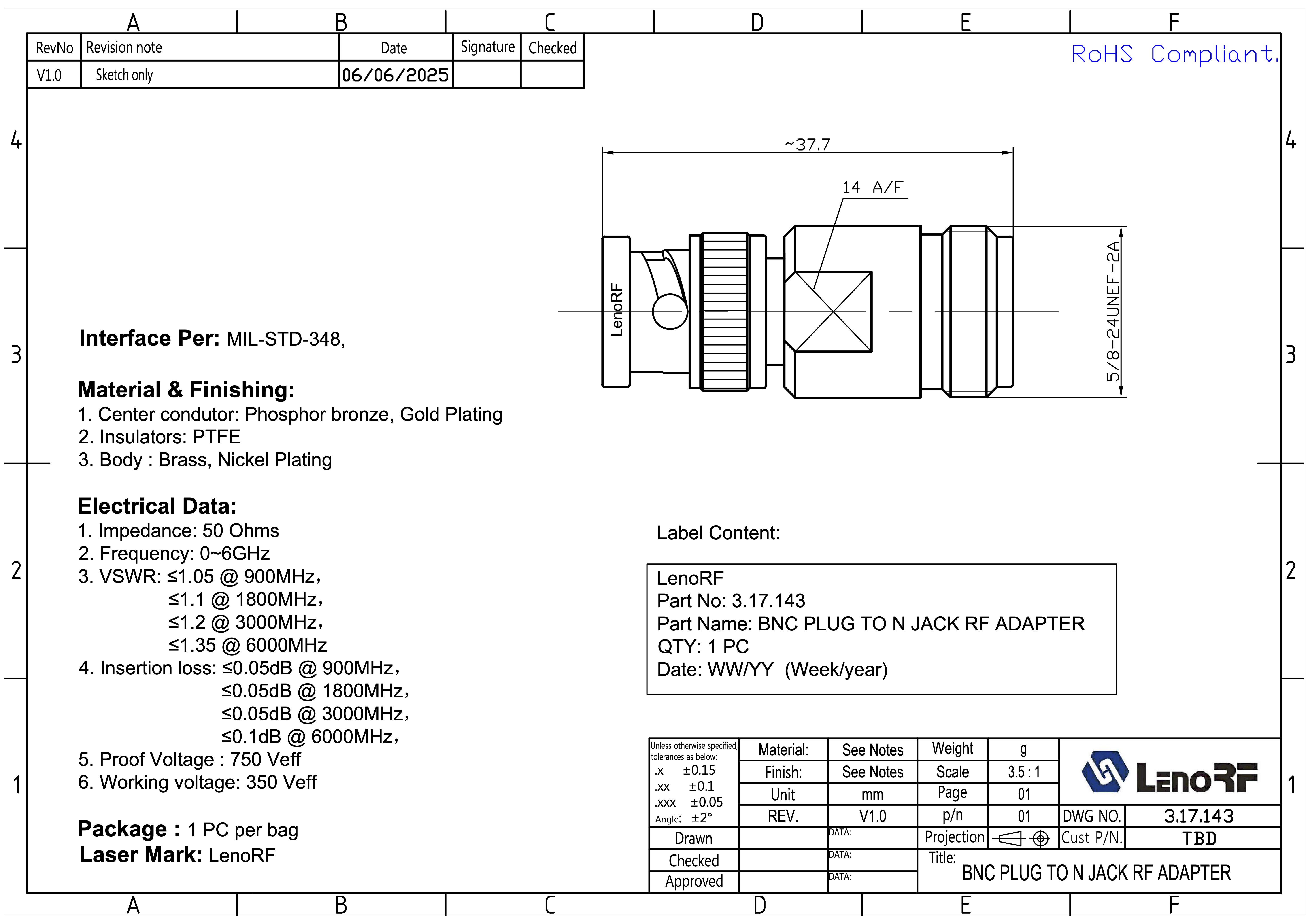

Технічний опис адаптера BNC Plug до N Jack, модель 3.17.143

Загальна інформація
Адаптер BNC male до N female призначений для з’єднання високочастотних ліній між інтерфейсами типу BNC (штекер) та N (гніздо). Використовується у вимірювальних, телекомунікаційних та радіочастотних системах. Конструкція відповідає вимогам MIL-STD-348, що гарантує сумісність і стабільні електричні параметри.

Матеріали та покриття

1. Центральний контакт: фосфорна бронза з золотим покриттям.

2. Ізолятори: PTFE (політетрафторетилен).

3. Корпус: латунь із нікелевим покриттям.

Електричні характеристики

• Хвильовий опір: 50 Ом.

• Робочий частотний діапазон: 0…6 ГГц.

• КСХН:

  • ≤ 1.05 @ 900 МГц

  • ≤ 1.1 @ 1800 МГц

  • ≤ 1.2 @ 3000 МГц

  • ≤ 1.35 @ 6000 МГц

• Внесені втрати:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Випробувальна напруга (Proof Voltage): 750 Veff

• Робоча напруга: 350 Veff

Пакування та маркування

• Упаковка: 1 шт. в індивідуальному пакеті.

• Лазерне маркування: LenoRF.

• Етикетка містить:

  • Виробник (LenoRF)

  • Номер деталі: 3.17.143

  • Найменування: BNC PLUG TO N JACK RF ADAPTER

  • Кількість: 1 шт.

  • Дата (тиждень/рік).

Відповідність стандартам

• RoHS Compliant — відповідає екологічним нормам, не містить заборонених небезпечних речовин.
