Технічний опис

Назва виробу: N Jack to IPEX for 1.37 Cable, 200 mm
Артикул: 3.19.197
Тип виробу: ВЧ-кабельна збірка
Конфігурація: N Jack → IPEX
Тип коаксіального кабелю: 1.37
Довжина кабелю: 200 мм
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

Кабельна збірка N Jack to IPEX for 1.37 Cable, 200 mm призначена для з’єднання радіочастотного обладнання з різними типами роз’ємів — стандартного N Jack та мініатюрного IPEX.
Виріб розрахований на хвильовий опір 50 Ом та використовується у ВЧ-трактах з робочою частотою до 6 ГГц.

Гнучкий коаксіальний кабель 1.37 і компактний роз’єм IPEX дозволяють застосовувати збірку в пристроях з обмеженим внутрішнім простором.

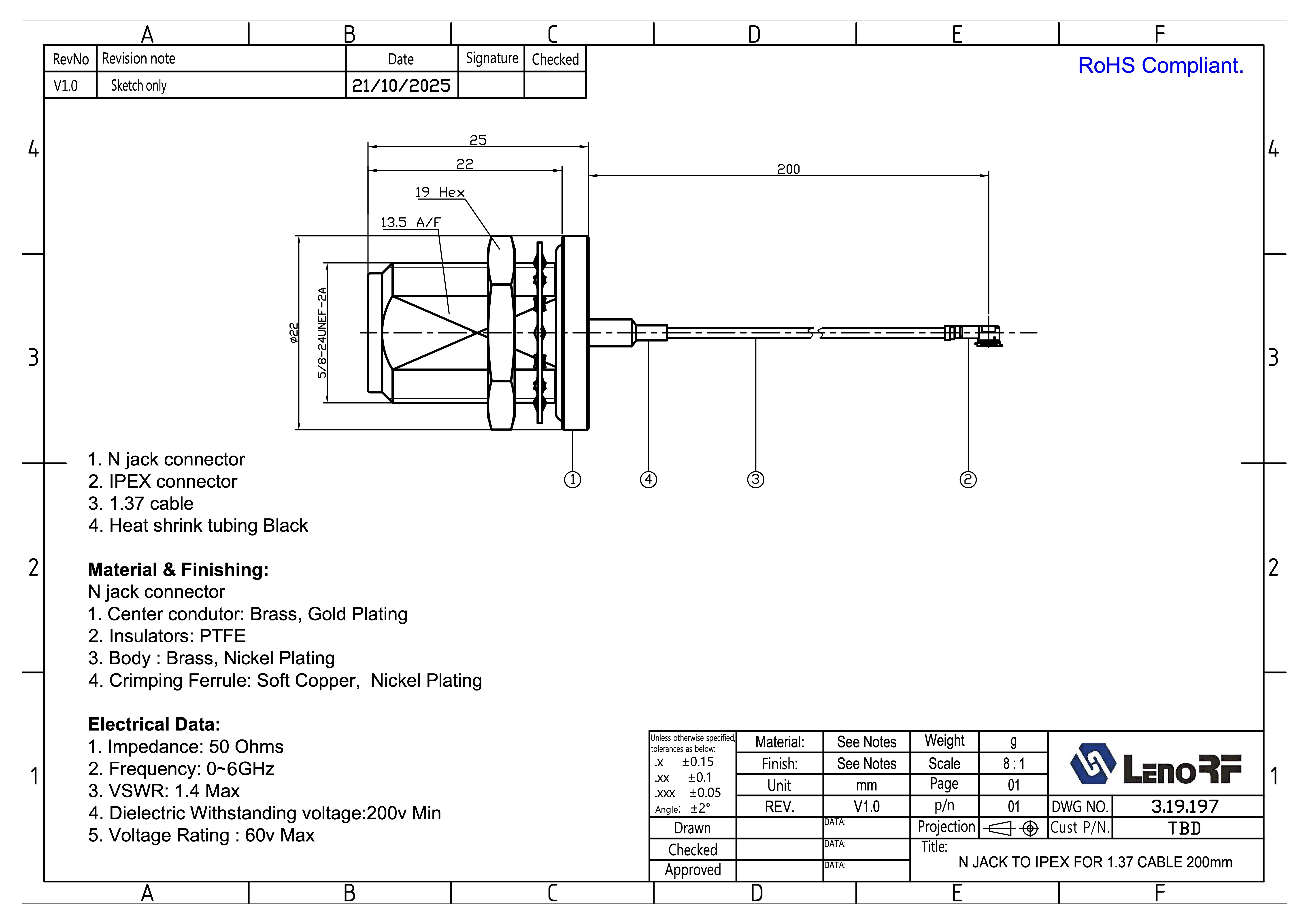

Конструкція виробу

Кабельна збірка складається з:

1. Роз’єму N Jack

2. Роз’єму IPEX

3. Коаксіального кабелю 1.37

4. Термоусадкової трубки (чорного кольору)

Матеріали та покриття

Роз’єм N Jack:

• Центральний контакт: латунь, позолота

• Ізолятор: PTFE

• Корпус: латунь, нікельоване покриття

• Обтискна гільза: м’яка мідь, нікельоване покриття

Роз’єм IPEX:

• Виконання та матеріали відповідають специфікації IPEX

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 – 6 ГГц

• КСХН (VSWR): ≤ 1.4

• Випробувальна напруга (Dielectric Withstanding Voltage): ≥ 200 В

• Робоча напруга (Voltage Rating): ≤ 60 В

Механічні характеристики

• Довжина кабелю: 200 мм

• Тип кабелю: 1.37

• Одиниці вимірювання: мм

Допуски виготовлення:

• .x ±0.15 мм

• .xx ±0.10 мм

• .xxx ±0.05 мм

• Кутові допуски: ±2°

Маркування та пакування

• Маркування: відповідно до стандартів LenoRF

• Пакування: 1 шт. в індивідуальному пакеті

Призначення

Кабельна збірка N Jack to IPEX for 1.37 Cable, 200 mm застосовується у:

• телекомунікаційних модулях;

• Wi-Fi / LTE обладнанні;

• маршрутизаторах і точках доступу;

• RF-модулях з внутрішніми антенами;

• тестово-вимірювальній та лабораторній апаратурі.

Позолочений центральний контакт, PTFE-ізолятор і нікельований корпус забезпечують стабільні електричні параметри, низькі втрати сигналу та надійну роботу в радіочастотних системах.
