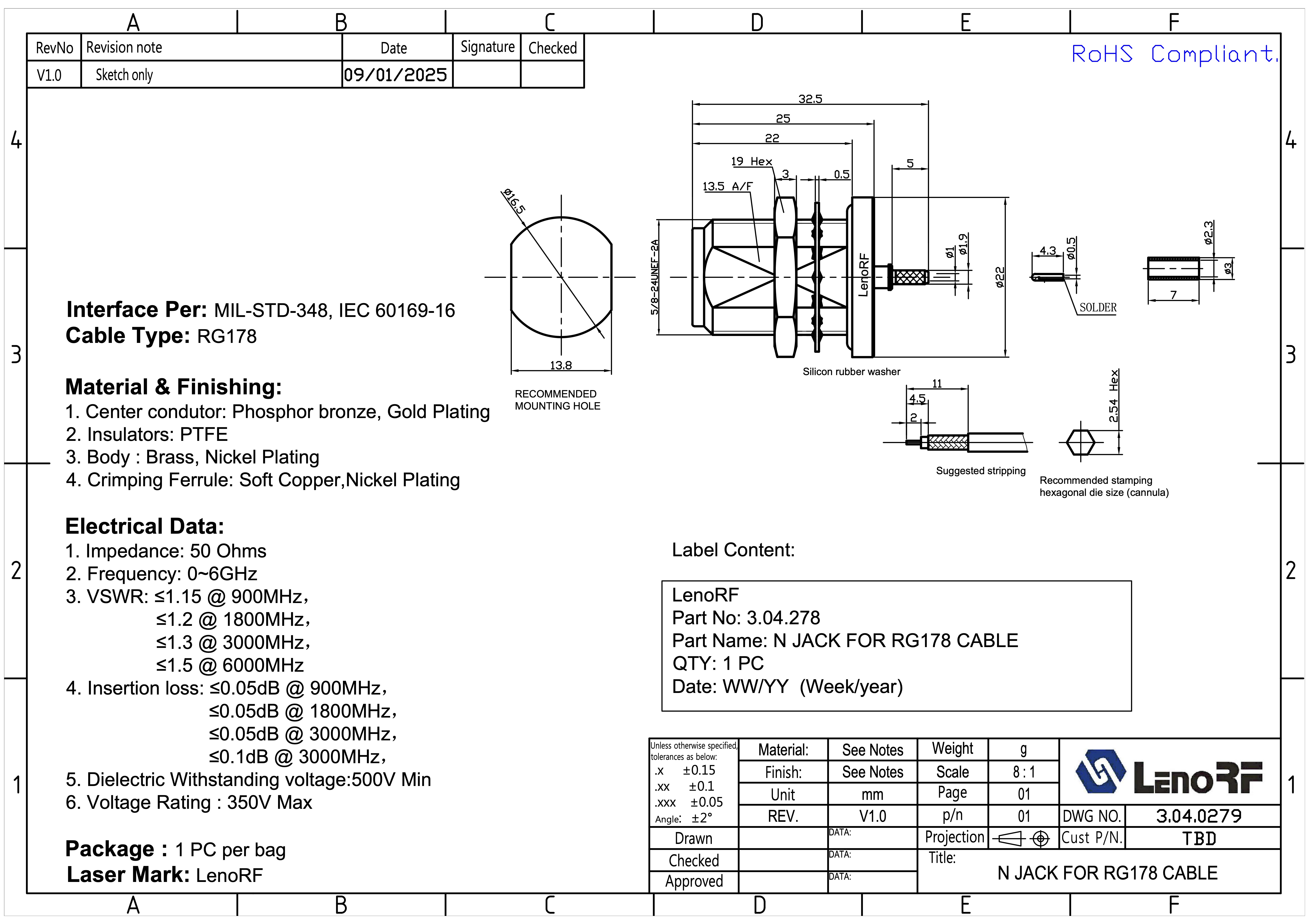

Технічний опис

Назва виробу: N Jack for RG178 Cable
Артикул: 3.04.0279
Тип виробу: ВЧ-роз’єм N-типу (гніздо)
Призначення: монтаж на коаксіальний кабель RG178
Тип з’єднання: різьбовий N-type
Хвильовий опір: 50 Ом
Відповідність: RoHS Compliant

Загальна інформація

Роз’єм N Jack for RG178 Cable призначений для підключення тонкого коаксіального кабелю RG178 у високочастотних трактах з хвильовим опором 50 Ом.
Роз’єм використовується в телекомунікаційному, вимірювальному та радіочастотному обладнанні, де потрібне надійне різьбове з’єднання та стабільні електричні характеристики.

Тип N Jack забезпечує високу механічну міцність, добрий контакт і сумісність із стандартними N Plug.

Матеріали та конструкція

(згідно типового виконання N-роз’ємів для RG178)

• Центральний контакт: латунь / фосфорна бронза з позолотою

• Ізолятор: PTFE (фторопласт)

• Корпус: латунь з нікельованим покриттям

• Фіксація кабелю: обтиск (crimp)

• Тип кабелю: RG178 (тонкий фторопластовий коаксіальний кабель)

Електричні характеристики

• Хвильовий опір: 50 Ом

• Призначення: високочастотні сигнальні тракти

• Сумісність: стандарт N-type

(Електричні параметри визначаються характеристиками кабелю RG178 та якістю монтажу.)

Конструктивні характеристики

• Тип роз’єму: N Jack (гніздо)

• Тип монтажу: на кабель

• Тип кабелю: RG178

• Різьбове з’єднання: стандарт N-type

• Одиниці вимірювання: мм

• Високоточне виготовлення забезпечує стабільність контакту та повторюваність параметрів

Маркування та пакування

• Індивідуальне пакування

• Маркування містить:

  • Part No: 3.04.0279

  • Найменування виробу

  • Кількість: 1 шт.

  • Дату виробництва (WW/YY)

Призначення та застосування

Роз’єм N Jack for RG178 Cable застосовується у:

• антенних та фідерних системах

• RF-кабельних збірках

• телекомунікаційному обладнанні

• Wi-Fi / LTE / GNSS пристроях

• тестово-вимірювальній апаратурі

• лабораторних і промислових RF-системах

Різьбове N-з’єднання гарантує надійну фіксацію, а використання PTFE-ізолятора та якісних металевих покриттів забезпечує стабільну роботу в широкому діапазоні умов.
