Технічний опис

Назва виробу: N Plug Solder for 670-141 SXE Cable
Артикул: 3.04.0289
Тип виробу: ВЧ-роз’єм N-типу (вилка), паяний (Solder)
Сумісний тип кабелю: 670-141 SXE
Інтерфейс: MIL-STD-348, IEC 60169-16
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

Роз’єм N Plug Solder for 670-141 SXE Cable призначений для монтажу на коаксіальний кабель 670-141 SXEметодом пайки центрального провідника.
Забезпечує надійне різьбове з’єднання стандарту N-type з хвильовим опором 50 Ом та стабільні електричні параметри у високочастотних трактах з робочими частотами до 6 ГГц.

Паяне виконання центрального контакту гарантує низький перехідний опір і високу довготривалу надійність з’єднання.

Матеріали та покриття

1. Центральний контакт: латунь, позолота

2. Ізолятори: PTFE

3. Корпус: латунь, покриття потрійним сплавом (ternary alloy)

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 – 6 ГГц

КСХН (VSWR):

• ≤ 1,12 @ 900 МГц

• ≤ 1,15 @ 1800 МГц

• ≤ 1,20 @ 3000 МГц

• ≤ 1,35 @ 6000 МГц

Втрати вставки (Insertion Loss):

• ≤ 0,05 дБ @ 900 МГц

• ≤ 0,05 дБ @ 1800 МГц

• ≤ 0,05 дБ @ 3000 МГц

• ≤ 0,10 дБ @ 6000 МГц

Напруга:

• Випробувальна (Dielectric Withstanding Voltage): ≥ 1000 В

• Робоча (Voltage Rating): ≤ 500 В

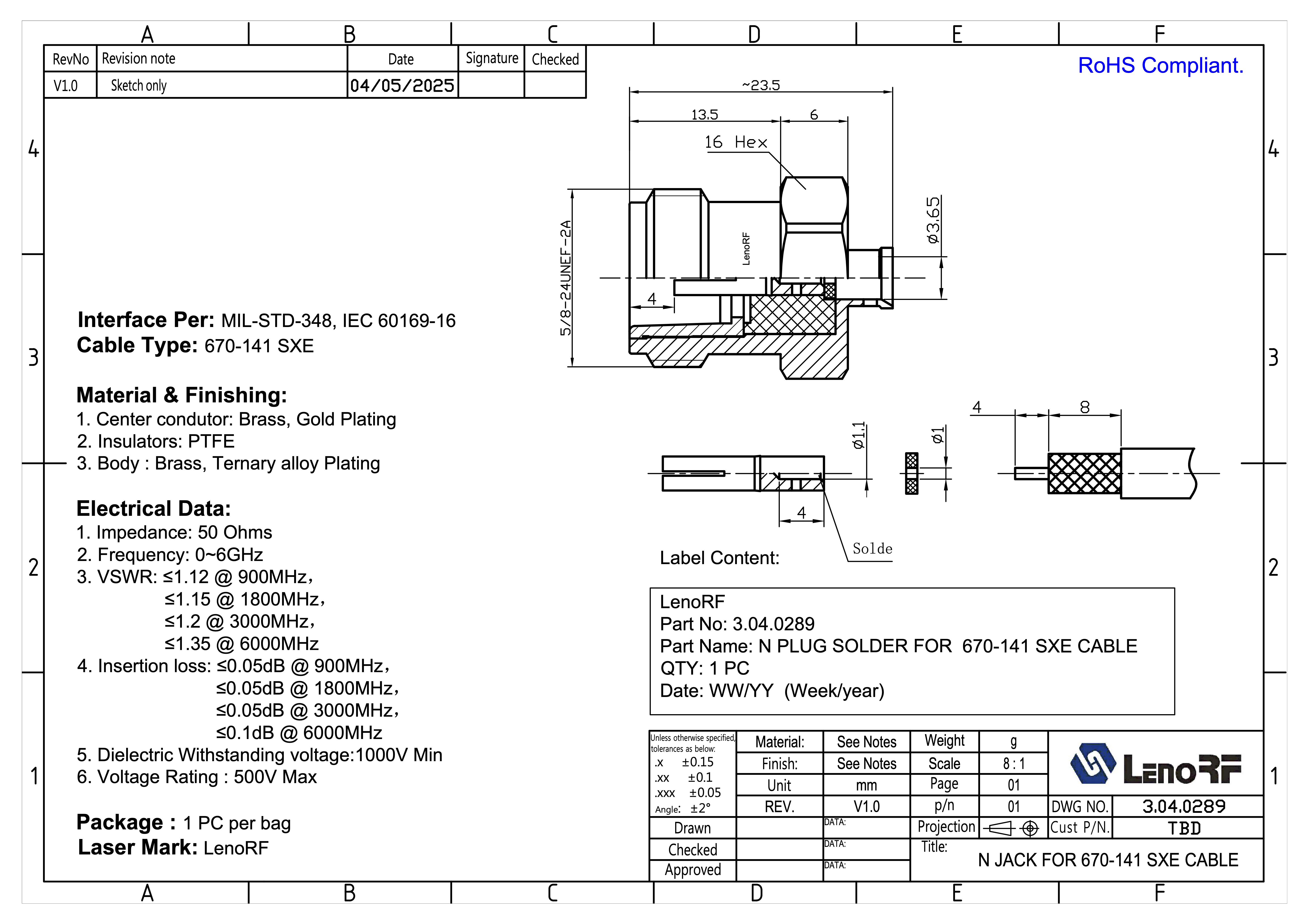

Конструктивні характеристики

• Тип роз’єму: N Plug (вилка)

• Тип монтажу кабелю: пайка (Solder)

• Різьба інтерфейсу: 5/8"-24 UNEF-2A

• Розмір під ключ: 16 Hex

• Загальна довжина роз’єму: приблизно 23,5 мм

• Одиниці вимірювання: мм

Допуски виготовлення:

• .x ±0,15 мм

• .xx ±0,10 мм

• .xxx ±0,05 мм

• Кутові допуски: ±2°

Маркування та пакування

• Лазерне маркування: LenoRF

• Пакування: 1 шт. в індивідуальному пакеті

Етикетка містить:

• LenoRF

• Part No: 3.04.0289

• Part Name: N PLUG SOLDER FOR 670-141 SXE CABLE

• QTY: 1 PC

• Date: WW/YY (тиждень / рік)

Призначення

Роз’єм N Plug Solder for 670-141 SXE Cable використовується у:

• антенно-фідерних системах;

• телекомунікаційному обладнанні;

• базових станціях GSM / LTE / 5G;

• радіорелейних лініях;

• професійному RF-обладнанні;

• вимірювальній та лабораторній апаратурі.

Латунний корпус із покриттям потрійним сплавом, позолочений центральний контакт та PTFE-ізолятор забезпечують низькі втрати сигналу, високу механічну міцність і стабільну роботу у високочастотних системах.
