Технічний опис

Назва виробу: N Plug Clamping for LMR500 Cable
Артикул: 3.04.0310
Тип виробу: ВЧ роз’єм N-типу (вилка), обтискний (clamping) для кабелю LMR500
Версія документа: V1.0
Стандарти: MIL-STD-348, IEC 61169-16
Відповідність: RoHS Compliant (вказано у верхньому правому куті креслення)

1. Загальна інформація

Роз’єм N Plug Clamping призначений для монтажу на низьковтратний коаксіальний кабель LMR500.
Забезпечує надійне підключення у високочастотних трактах з робочими частотами до 6 ГГц, використовується в антенних системах, телекомунікаційних модемах, базових станціях та професійному RF-обладнанні.

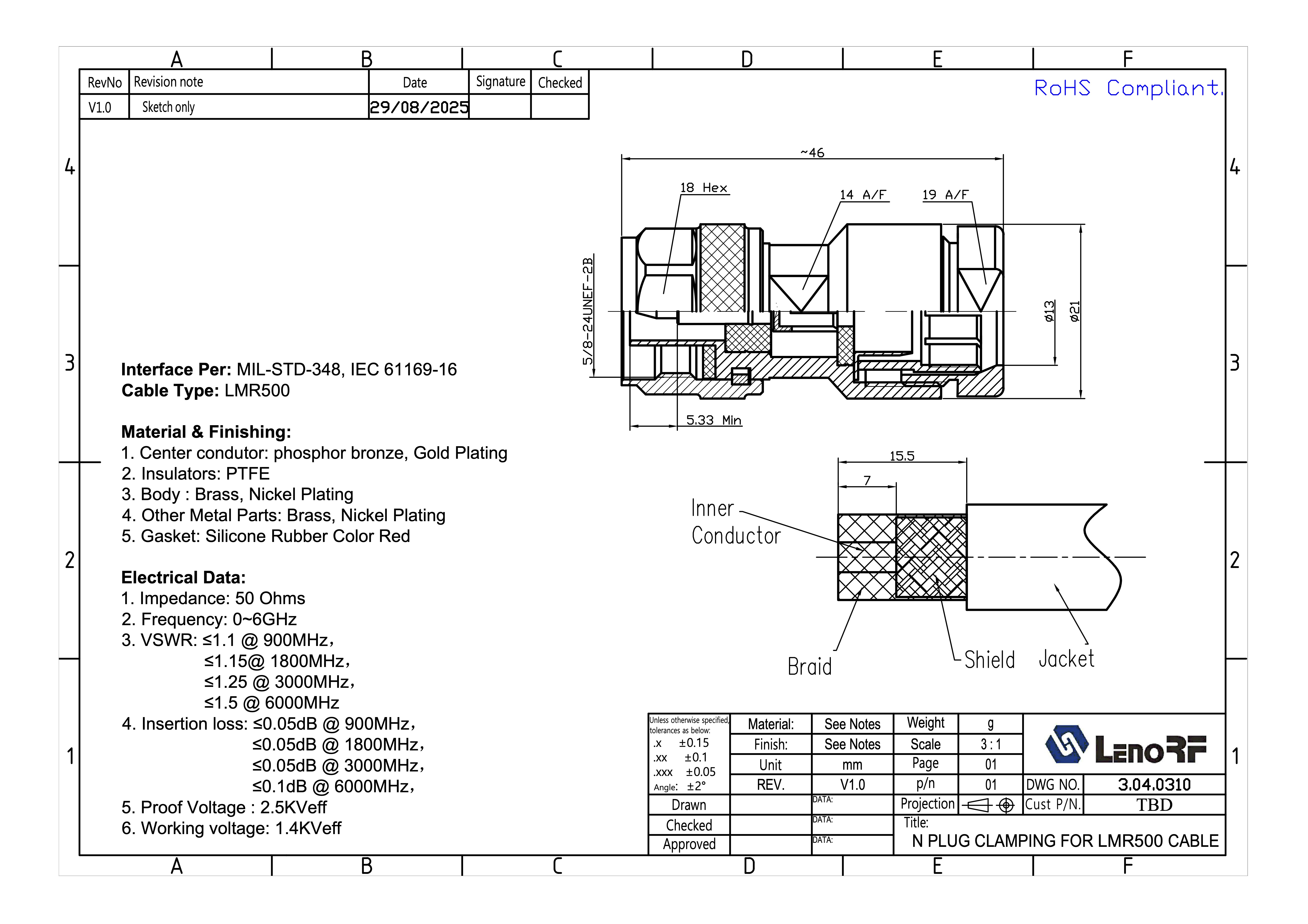

На кресленні (сторінка 1 даташиту) показано:

• внутрішній провідник, оплетення, екран та оболонку кабелю;

• конструкцію роз’єму з обтискною системою;

• розміри: загальна довжина приблизно 46 мм, діаметр корпусу біля різьби Ø 20 мм, шестигранники — 18 Hex, 14 A/F, 19 A/F.

2. Матеріали та покриття

(точно згідно з пунктом Material & Finishing у даташиті)

1. Центральний контакт: фосфорна бронза, позолота

2. Ізолятор: PTFE

3. Корпус: латунь, нікелювання

4. Інші металеві частини: латунь, нікелювання

5. Ущільнювальне кільце (Gasket): силіконова гума, червона

3. Електричні характеристики

Імпеданс

• 50 Ω

Робочий діапазон частот

• 0–6 ГГц

КСХН (VSWR)

• ≤ 1.10 @ 900 МГц

• ≤ 1.15 @ 1800 МГц

• ≤ 1.25 @ 3000 МГц

• ≤ 1.50 @ 6000 МГц

Втрати вставки (Insertion Loss)

• ≤ 0.05 дБ @ 900 МГц

• ≤ 0.05 дБ @ 1800 МГц

• ≤ 0.05 дБ @ 3000 МГц

• ≤ 0.10 дБ @ 6000 МГц

Напруга

• Пробивна: 2.5 kVeff

• Робоча: 1.4 kVeff

4. Конструктивні характеристики

• Тип: N-Plug (вилка), різьбовий адаптер типу N

• Монтаж: обтискний (clamping) спеціально для LMR500

• Структура кабелю (див. рисунок):

  • внутрішній провідник

  • діелектрик

  • оплетення

  • екран

  • зовнішня оболонка

• Важливі розміри (зі сторінки 1):

  • Загальна довжина: ~46 мм

  • Hex: 18 мм

  • A/F: 14 мм і 19 мм

  • Діаметр корпусу: Ø20 мм

  • Мінімальна довжина розділення кабелю: 5.33 мм


    3.04.0310-N-PLUG-CLAMPING-FOR-L…

5. Пакування

• 1 шт. у пакеті

• Етикетка стандартна LenoRF з Part No, Date, Quantity

6. Призначення

Роз’єм N Plug для LMR500 використовується в:

• антенних фідерах великого діаметра

• радіорелейних системах

• GSM/LTE/5G базових станціях

• Wi-Fi / WISP мережах

• професійному RF устаткуванні

• високопотужних підсилювачах

• зовнішніх вуличних системах, де необхідна міцність і захист від погодних умов

Нікельоване покриття корпусу та позолочений центральний контакт забезпечують високу корозійну стійкість, стабільні ВЧ параметри та довговічність.
