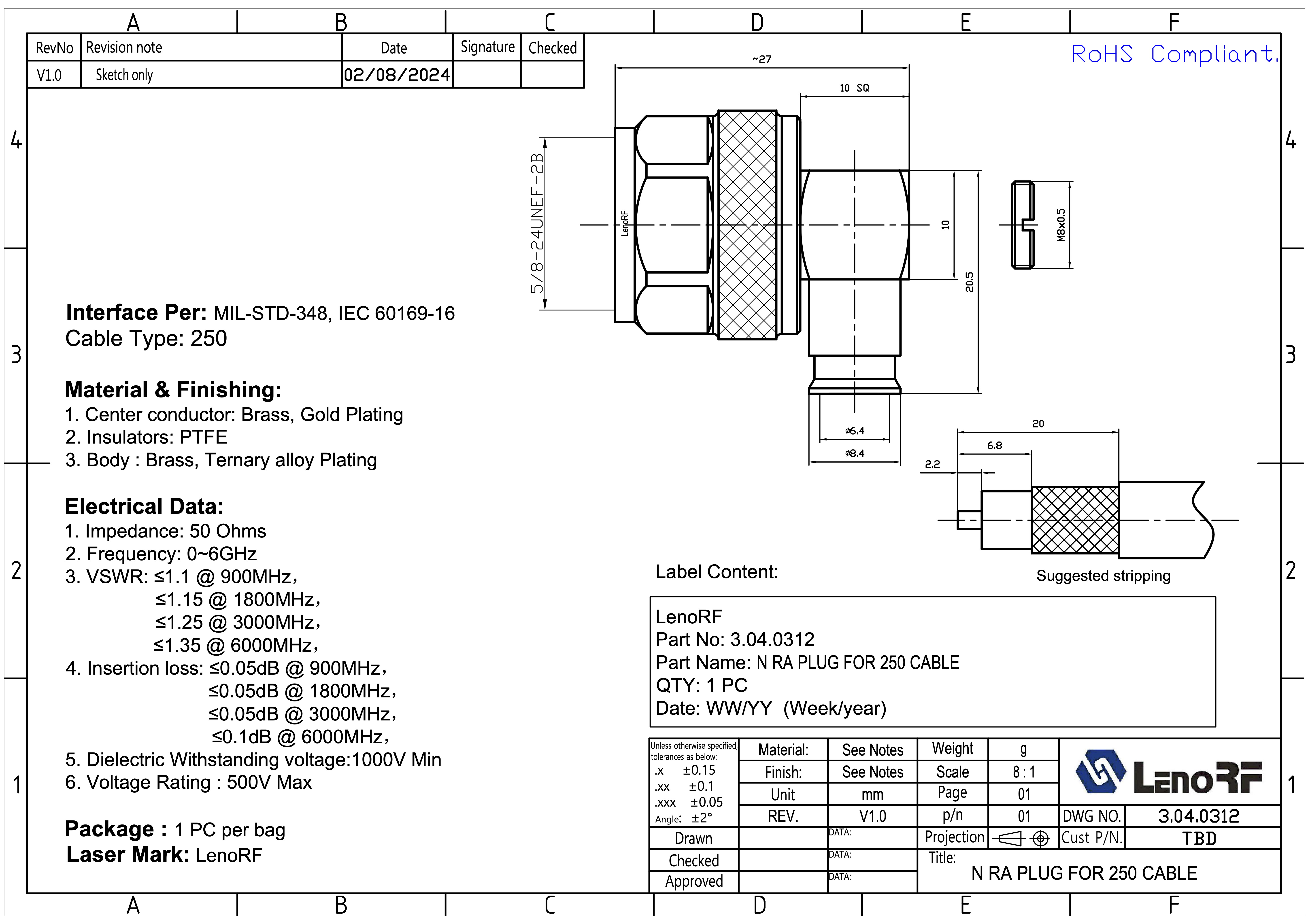

Технічний опис

Назва виробу: N RA Plug for 250 Cable
Номер виробу: 3.04.0312
Виробник: LenoRF
Відповідність: RoHS Compliant

Основна інформація

• Тип з’єднувача: N-тип, кутовий (RA, Right Angle)

• Призначений для кабелю: тип 250

• Інтерфейс: MIL-STD-348, IEC 60169-16

• Кількість у пакуванні: 1 шт.

• Маркування: лазерне гравіювання — LenoRF

• Етикетка:

  • LenoRF

  • Part No: 3.04.0312

  • Part Name: N RA Plug for 250 Cable

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Матеріали та покриття

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 ~ 6 ГГц

• КСХН (VSWR):

  • ≤1.10 @ 900 МГц

  • ≤1.15 @ 1800 МГц

  • ≤1.25 @ 3000 МГц

  • ≤1.35 @ 6000 МГц

• Втрати вставки (Insertion Loss):

  • ≤0.05 дБ @ 900 МГц

  • ≤0.05 дБ @ 1800 МГц

  • ≤0.05 дБ @ 3000 МГц

  • ≤0.10 дБ @ 6000 МГц

• Випробувальна напруга (Dielectric Withstanding Voltage): ≥1000 В

• Номінальна робоча напруга: ≤500 В

Механічні та конструктивні особливості

• Тип корпусу: прямокутний (RA, Right Angle)

• Метод з’єднання: стандартне різьбове з’єднання N-type

• Монтаж на кабель: для кабелю типу 250 (зовнішній діаметр приблизно 6.1 мм)

• Конструкція: прецизійна, з точними допусками

• Відповідність стандартам: MIL-STD-348, IEC 60169-16

Екологічна відповідність

• Виріб відповідає вимогам RoHS, не містить шкідливих речовин

Пакування

• Кількість у пакеті: 1 шт.

• Тип пакування: індивідуальний поліетиленовий пакет з етикеткою LenoRF

Призначення та застосування

Роз’єм N RA Plug for 250 Cable призначений для підключення ВЧ-кабелів у радіочастотних і телекомунікаційних системах, зокрема в антенних фідерах, вимірювальних приладах, базових станціях та підсилювачах сигналу.
Завдяки кутовій конструкції (Right Angle) роз’єм зручний для монтажу в обмежених просторах, забезпечуючи стабільну роботу до 6 ГГц і низькі втрати сигналу.
