Роз'єм ВЧ N-male для кабелю RG8, LMR 400, SLL 400, KSR400 3.04.0287

Роз’єм 3.04.0287 типу N Plug призначений для з’єднання з кабелями типу RG8, KSR400, KSR400UF, LMR400, LMR400 UF, SLL400. Він забезпечує стабільну роботу в широкому діапазоні частот до 6 ГГц, має надійну конструкцію та відповідає міжнародним стандартам MIL-STD-348 та IEC 60169-16.

Основні характеристики:

• Тип роз’єму: N Plug (штекер)

• Сумісний тип кабелю: RG8, KSR400, KSR400UF, LMR400, LMR400 UF, SLL400

• Імпеданс: 50 Ом

• Робочий діапазон частот: 0 ~ 6 ГГц

• КСХН (VSWR): ≤ 1.3

• Електрична міцність діелектрика: ≥ 1000 В

• Номінальна робоча напруга: до 500 В

Матеріали та покриття:

• Центральний контакт: латунь із золотим покриттям

• Ізолятор: PTFE (тефлон)

• Корпус: латунь з нікелевим покриттям

• Обтискна втулка: мідь м’яка з нікелевим покриттям

Геометричні параметри:

• Шестигранна гайка: 19 мм (під ключ)

Інші особливості:

• Відповідає вимогам RoHS

• Має рекомендовану схему зачистки кабелю (Suggested stripping)

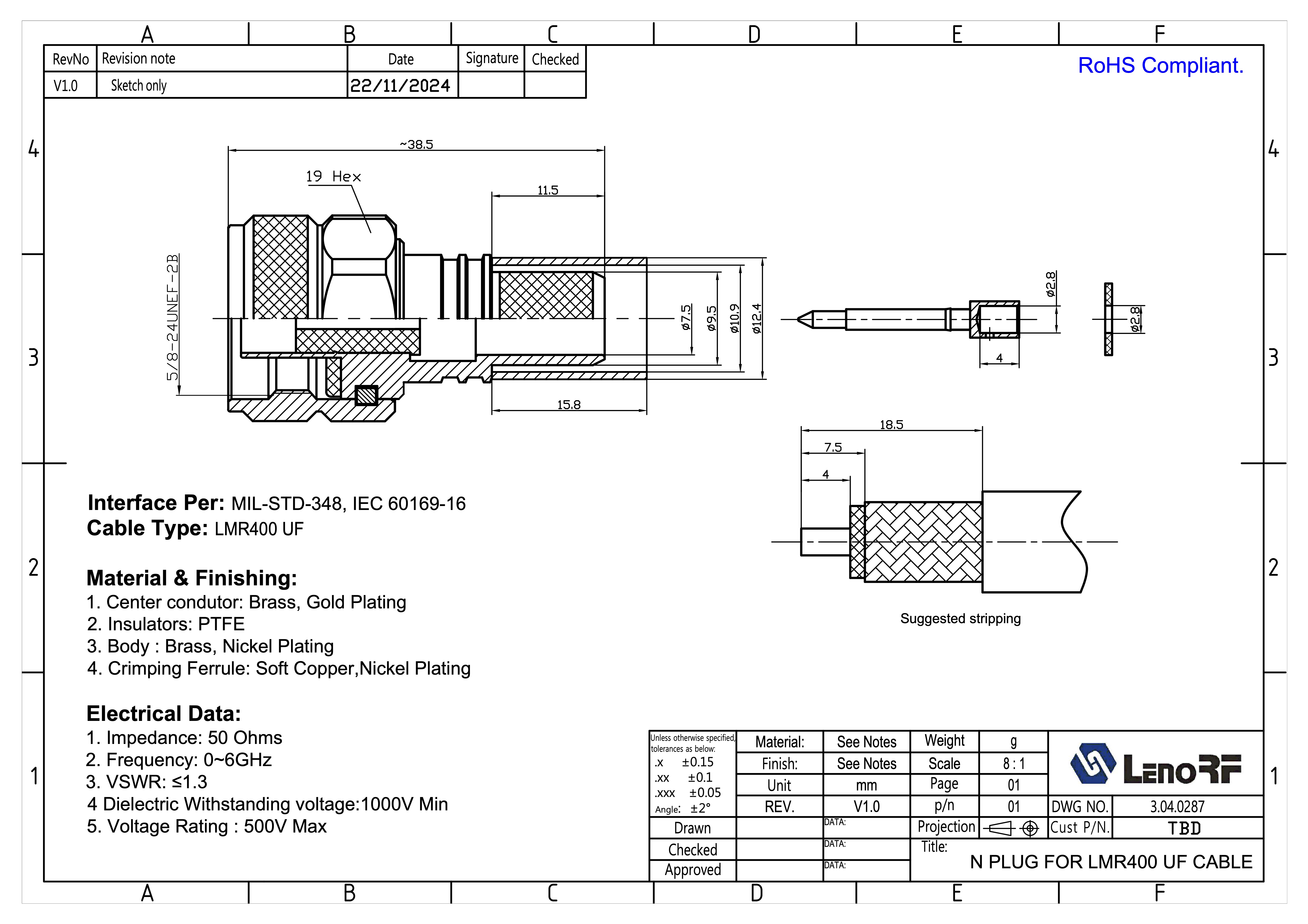

• Постачається з кресленням для зручного монтажу та перевірки параметрів

• Призначений для монтажу методом обтиску (crimp)

Застосування:

Ідеально підходить для високочастотних радіочастотних систем, у тому числі:

• Базові станції
• Зовнішні антени
• Телекомунікаційне обладнання
• Тестові системи та вимірювальні лабораторії
