Перехідник N-male - RP-SMA-female 3.17.155

Технічний опис

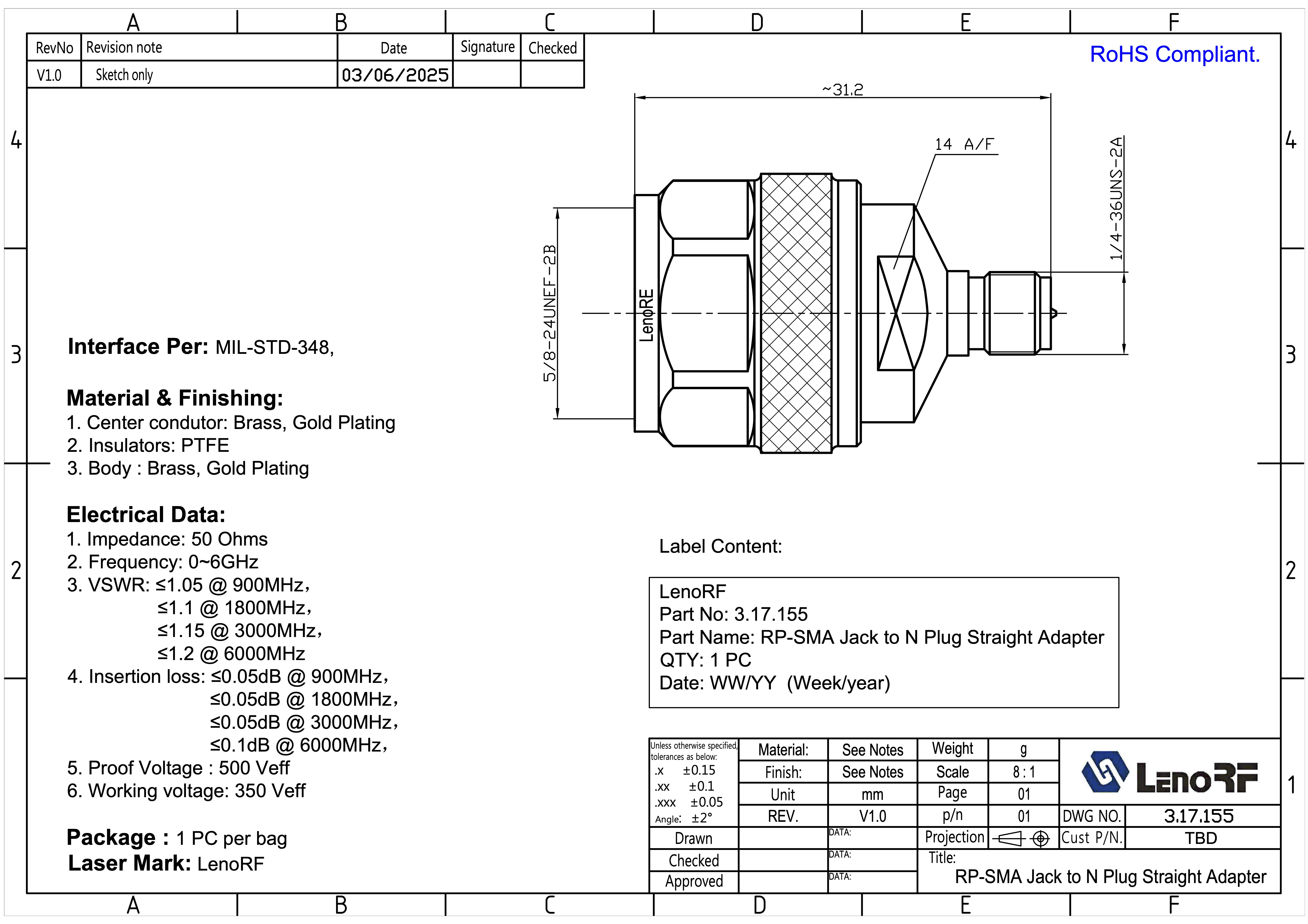

Адаптер RP-SMA female – N male, прямий
Модель: 3.17.155
Виробник / маркування: LenoRF
Відповідність стандартам: MIL-STD-348
RoHS: Відповідає вимогам

Механічні характеристики

• Тип інтерфейсу: RP-SMA гніздо (Jack) – N штекер (Plug), прямий.

• Матеріали та покриття:

  1. Центральний контакт: латунь, покриття — золото.

  2. Ізолятори: PTFE (фторопласт).

  3. Корпус: латунь, покриття — золото.

• Маркування: лазерне — LenoRF.

• Упаковка: 1 шт. у пакеті.

• Етикетка:

  • LenoRF

  • Part No: 3.17.155

  • Part Name: RP-SMA Jack to N Plug Straight Adapter

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Електричні характеристики

• Хвильовий опір: 50 Ом.

• Робочий діапазон частот: 0–6 ГГц.

• КСХН (VSWR):

  • ≤ 1.05 @ 900 МГц

  • ≤ 1.1 @ 1800 МГц

  • ≤ 1.15 @ 3000 МГц

  • ≤ 1.2 @ 6000 МГц

• Внесені втрати:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Тестова напруга: 500 Veff.

• Робоча напруга: 350 Veff.

Призначення

Даний адаптер використовується для з’єднання обладнання з роз’ємами RP-SMA (гніздо) та N (штекер) у високочастотних трактах до 6 ГГц, забезпечуючи низькі втрати сигналу та стабільні електричні характеристики.
