Роз'єм N-male NM-1-2L Kingsignal для фідера 1/2"

Високочастотний роз'єм моделі NM-1-2L призначений для забезпечення надійного з'єднання в радіочастотних системах. Нижче наведено детальний технічний опис цього роз'єму.

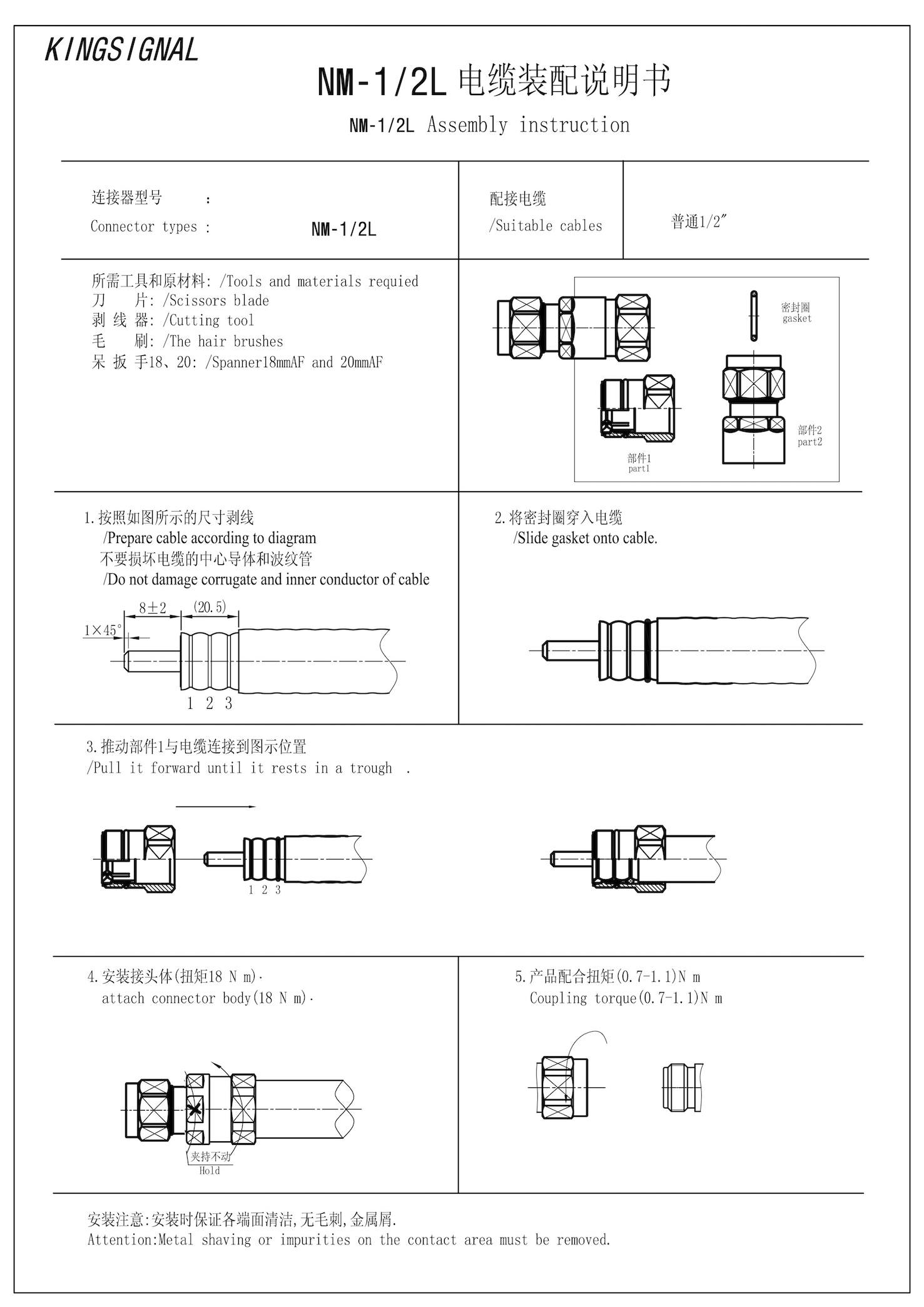

1. Конструкція:

• Внутрішній провідник: виготовлений з бронзи з посрібленим покриттям, що забезпечує відмінну електропровідність.
• Ізолятор: з політетрафторетилену (PTFE), який має високі діелектричні властивості.
• Корпус: латунний з трьохкомпонентним сплавом покриття для захисту від корозії.
• Ущільнювачі: виготовлені з силіконового каучуку, що забезпечує герметичність з'єднання.
• Гайка: латунна з нікелевим покриттям для підвищеної міцності та стійкості до зносу.

2. Загальні характеристики:

• Інтерфейс: типу N.
• Стандарти: відповідає IEC 60169-16.
• Форма корпусу: прямий.
• Механічна зносостійкість: розрахований на понад 500 циклів з'єднання/роз'єднання.

3. Електричні характеристики:

• Імпеданс: 50 Ом.
• Робочий діапазон частот: від постійного струму (DC) до 6 ГГц.
• Внесені втрати: не більше 0,1 дБ.
• Коефіцієнт стоячої хвилі напруги (VSWR): не більше 1,15 у діапазоні DC–3 ГГц; не більше 1,35 у діапазоні 3–6 ГГц.
• Інтермодуляційні спотворення пасивних елементів (PIM): не більше -150 дБс.
• Пробивна напруга: 2000 В.
• Опір контакту внутрішнього провідника: не більше 1,0 мОм.
• Опір контакту зовнішнього провідника: не більше 0,25 мОм.
• Ізоляційний опір: не менше 5000 МОм.

4. Експлуатаційні характеристики:

• Робоча температура: від -40°C до +85°C.
• Ступінь захисту: IP67 при з'єднанні, відповідно до IEC 60529:2001.
• Тест на занурення: відповідно до IEC 60529:2001.
• Тест на корозійну стійкість: відповідно до IEC 60068-2-52, 48 годин.
• Тест на вологотеплостійкість: відповідно до IEC 61169-1, пункт 9.4.3.
• Тест на термічний шок: відповідно до IEC 61169-1, пункт 9.4.4.
• Тест на вібрацію: відповідно до IEC 61169-1, пункт 9.3.3.
• Тест на механічний удар: відповідно до IEC 60068-2.

5. Обмеження щодо використання небезпечних речовин:

• Відповідає директиві RoHS 2011/65/EU з виключеннями.

Цей роз'єм забезпечує високоякісне з'єднання для застосувань, що вимагають надійності та стабільності в широкому діапазоні частот.
