Роз'єм ВЧ RP-SMA-female (RG-402, SSF-141, Flexiform 402, Kingsignal 670-141SXE), паяння/паяння 3.01.383

Технічний опис

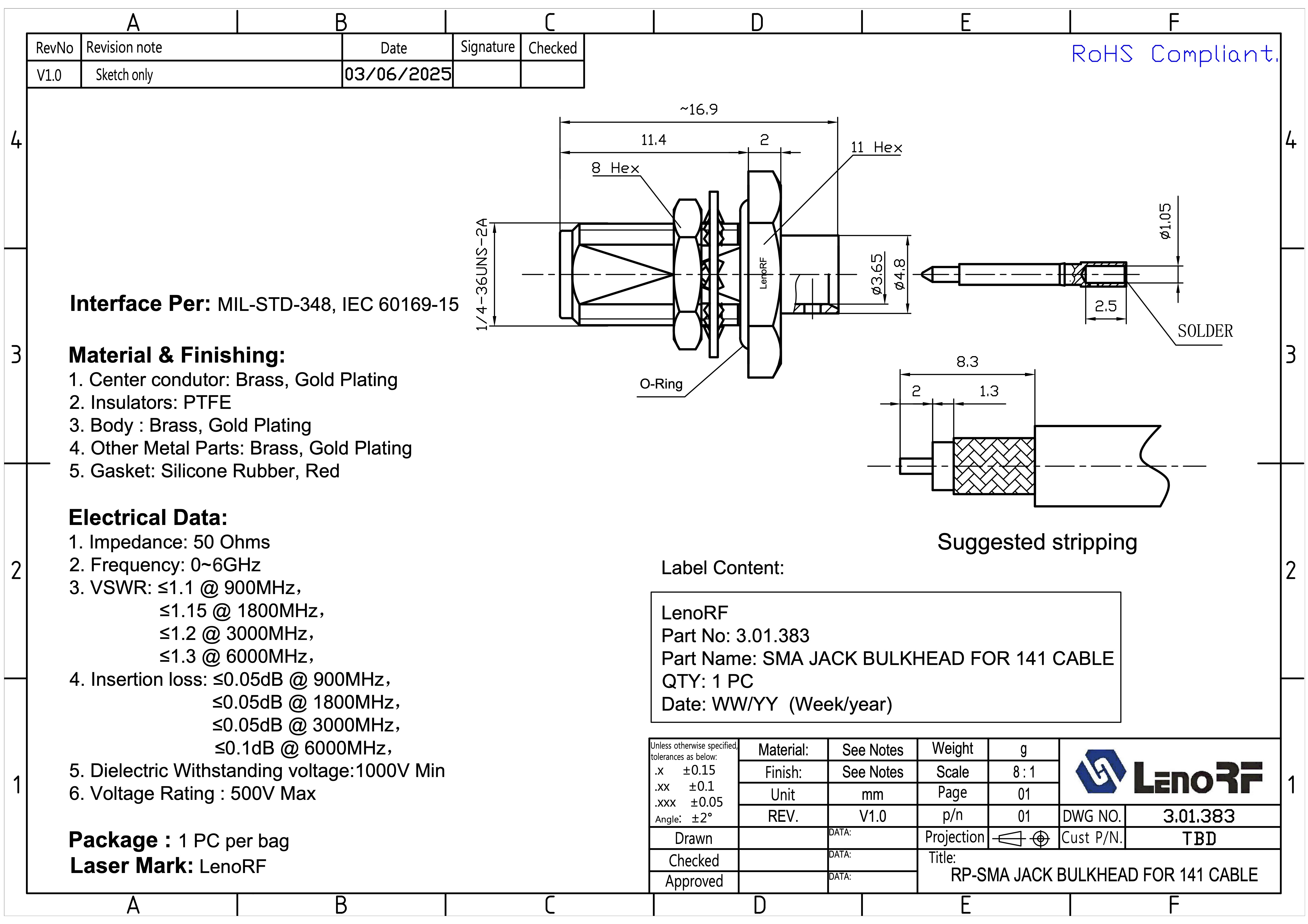

Назва виробу: RP-SMA Jack Bulkhead для кабелю 141
Номер виробу: 3.01.383
Виробник/Маркування: LenoRF
Кількість в упаковці: 1 шт (індивідуальне пакування в поліетиленовому пакеті)
Маркування: лазерне — LenoRF

Інтерфейс та стандарти

• Відповідає міжнародним стандартам: MIL-STD-348, IEC 60169-15

• Призначений для коаксіальних кабелів типу 141

• Конструкція Bulkhead забезпечує надійне кріплення через панель

Матеріали та покриття

• Центральний контакт: латунь, покриття золото

• Ізолятор: PTFE (фторопласт)

• Корпус: латунь, покриття золото

• Інші металеві частини: латунь, покриття золото

• Ущільнювальне кільце (O-Ring): силіконовий каучук, червоного кольору

Електричні характеристики

• Номінальний опір: 50 Ом

• Робоча частота: 0–6 ГГц

• КСХН (VSWR):

  • ≤1.1 @ 900 МГц

  • ≤1.15 @ 1800 МГц

  • ≤1.2 @ 3000 МГц

  • ≤1.3 @ 6000 МГц

• Вставні втрати (Insertion Loss):

  • ≤0.05 дБ @ 900 МГц

  • ≤0.05 дБ @ 1800 МГц

  • ≤0.05 дБ @ 3000 МГц

  • ≤0.1 дБ @ 6000 МГц

• Пробивна напруга: 1000 В мін.

• Максимальна робоча напруга: 500 В

Додаткові відомості

• Виріб відповідає директиві RoHS

• Надійність і стабільність електричних параметрів забезпечують довготривалу експлуатацію

• Оптимальне застосування у ВЧ- та СВЧ-системах, телекомунікаційному обладнанні, вимірювальних приладах і підсилювальних модулях.
