Роз'єм ВЧ RP-SMA-male кутовий для кабелю 0.086" RG405, 670-086SXE, паяння/паяння 3.01.428

Технічний опис

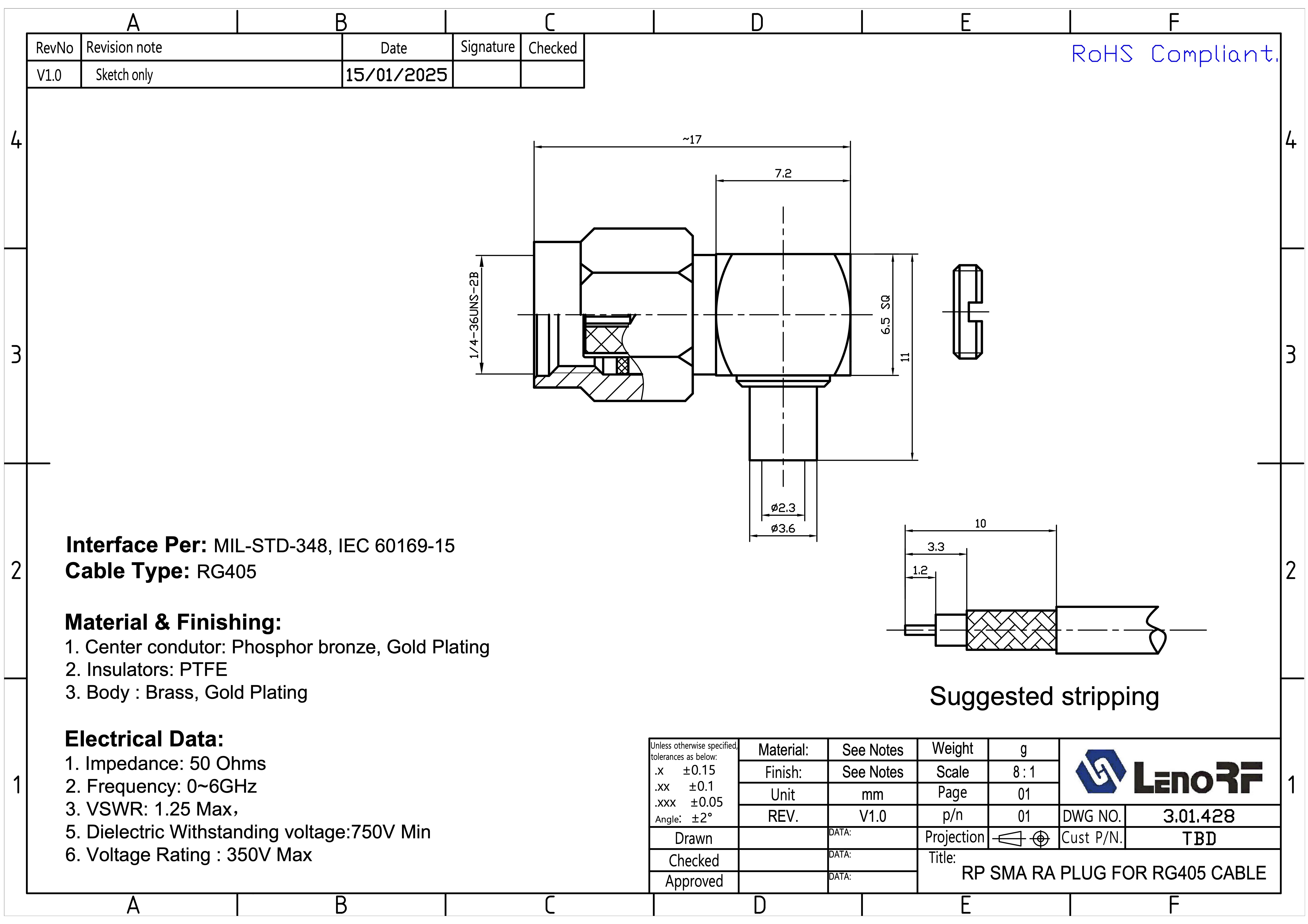

Роз’єм RP-SMA штекер для кабелю RG405
Модель: 3.01.428
Виробник / маркування: LenoRF
Відповідність стандартам: MIL-STD-348
RoHS: Відповідає вимогам

Механічні характеристики

• Тип виконання: RP-SMA Plug (штекер кутовий) для кабелю RG405.

• Матеріали та покриття:

  1. Центральний контакт: фосфорна бронза, покриття — золото.

  2. Ізолятори: PTFE (фторопласт).

  3. Корпус: латунь, покриття — золото.

• Різьба з’єднання: 1/4-36UNS-2B.

• Маркування: лазерне — LenoRF.

• Упаковка: 1 шт. у пакеті.

• Етикетка:

  • LenoRF

  • Part No: 3.01.428

  • Part Name: RP-SMA Plug Right Angle for RG405 Cable

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Електричні характеристики

• Хвильовий опір: 50 Ом.

• Робочий діапазон частот: 0–6 ГГц.

• КСХН (VSWR):

  • ≤ 1.05 @ 900 МГц

  • ≤ 1.1 @ 1800 МГц

  • ≤ 1.2 @ 3000 МГц

  • ≤ 1.25 @ 6000 МГц

• Внесені втрати:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Тестова напруга: 500 Veff.

• Робоча напруга: 350 Veff.

Призначення

Роз’єм RP-SMA Plug кутовий для кабелю RG405 використовується для високочастотних з’єднань у діапазоні до 6 ГГц, забезпечуючи стабільні параметри, низькі втрати сигналу та надійне механічне з’єднання.
