Роз'єм ВЧ RP-SMA-male (RG58, RG223, RG142, RG400, KSR195, LMR195), обтиск/обтиск 3.01.301

Технічний опис

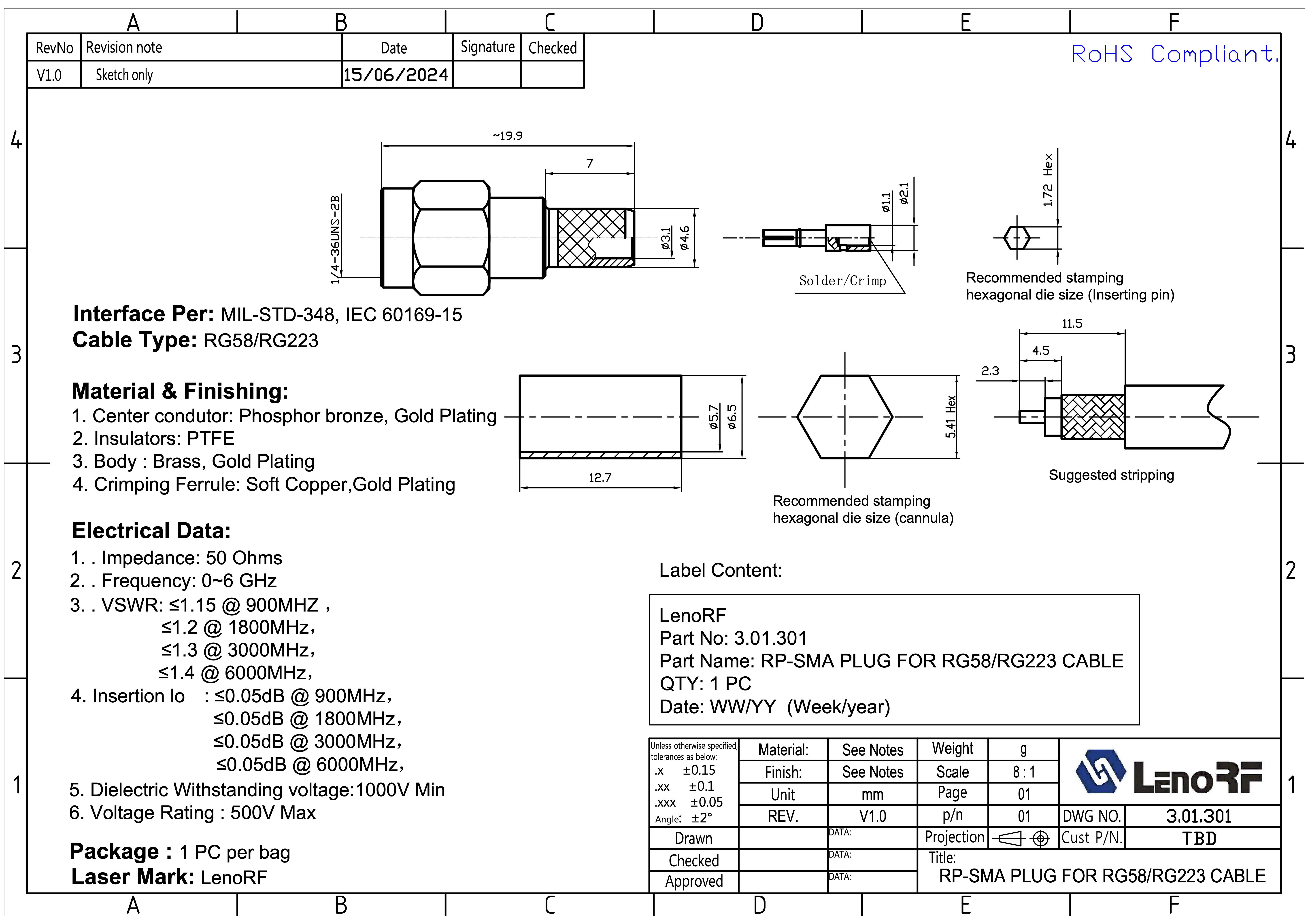

Роз’єм RP-SMA Plug (штекер) для коаксіальних кабелів RG58/RG223

Загальна інформація

• Модель: 3.01.301

• Тип роз’єму: RP-SMA Plug (штекер, зворотна полярність)

• Сумісні кабелі: RG58, RG223

• Інтерфейс: відповідає MIL-STD-348, IEC 60169-15

• Маркування: лазерне (LenoRF)

• Відповідність: RoHS

Конструктивні матеріали та покриття

• Центральний контакт: фосфорна бронза з золотим покриттям.

• Ізолятор: PTFE (фторопласт) — забезпечує низькі втрати та стабільні діелектричні властивості.

• Корпус: латунь із золотим покриттям.

• Обжимна втулка: м’яка мідь із золотим покриттям.

Електричні характеристики

• Хвильовий опір: 50 Ом.

• Робочий діапазон частот: 0 ~ 6 ГГц.

• КСХН (VSWR):

  • ≤ 1.15 @ 900 МГц

  • ≤ 1.20 @ 1800 МГц

  • ≤ 1.30 @ 3000 МГц

  • ≤ 1.40 @ 6000 МГц

• Вставні втрати:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.05 дБ @ 6000 МГц

• Робоча напруга: ≤ 500 В

• Випробувальна напруга ізоляції: ≥ 1000 В

Пакування

• 1 шт. у пакеті.

• Етикетка:

  • LenoRF

  • Part No: 3.01.301

  • Part Name: RP-SMA Plug for RG58/RG223 Cable

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Призначення

Роз’єм RP-SMA Plug призначений для надійного з’єднання коаксіальних кабелів RG58 та RG223 у високочастотних системах. Завдяки золотому покриттю контактів та низьким вставним втратам забезпечує стабільну передачу сигналу з мінімальними спотвореннями. Використовується у телекомунікаціях, антенних системах, підсилювачах сигналу, Wi-Fi та RF-обладнанні, а також у вимірювальних приладах.
