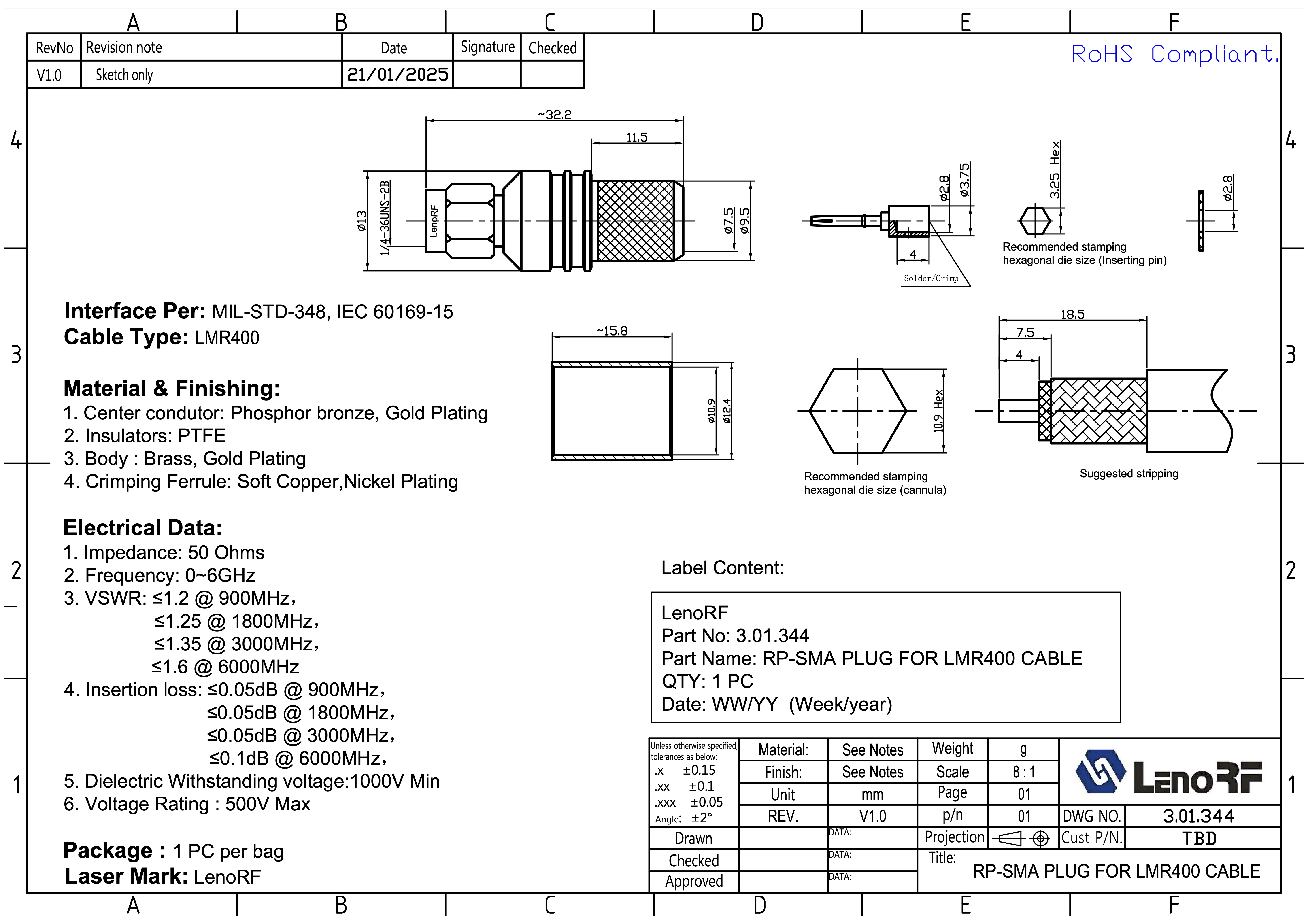

Роз'єм ВЧ RP-SMA-male для кабелю RG8, LMR 400, SLL 400, KSR400 3.01.344

Технічний опис

Роз’єм RP-SMA штекер для кабелю LMR400
Модель: 3.01.344
Виробник / маркування: LenoRF
Відповідність стандартам: MIL-STD-348, IEC 60169-15
Тип кабелю: LMR400
RoHS: Відповідає вимогам

Механічні характеристики

• Тип виконання: RP-SMA Plug (штекер), Crimp (обтиск).

• Матеріали та покриття:

  1. Центральний контакт: фосфорна бронза, покриття — золото.

  2. Ізолятори: PTFE (фторопласт).

  3. Корпус: латунь, покриття — золото.

  4. Обтискна втулка: м’яка мідь, покриття — нікель.

• Маркування: лазерне — LenoRF.

• Упаковка: 1 шт. у пакеті.

• Етикетка:

  • LenoRF

  • Part No: 3.01.344

  • Part Name: RP-SMA Plug for LMR400 Cable

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Електричні характеристики

• Хвильовий опір: 50 Ом.

• Робочий діапазон частот: 0–6 ГГц.

• КСХН (VSWR):

  • ≤ 1.2 @ 900 МГц

  • ≤ 1.25 @ 1800 МГц

  • ≤ 1.35 @ 3000 МГц

  • ≤ 1.6 @ 6000 МГц

• Внесені втрати:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Пробивна напруга: не менше 1000 В.

• Робоча напруга: до 500 В.

Призначення

Роз’єм RP-SMA Plug для кабелю LMR400 призначений для використання у високочастотних трактах до 6 ГГц. Забезпечує стабільні електричні параметри, низькі втрати сигналу та надійне з’єднання з кабелем.
