Перехідник SMA-female - BNC-male 3.17.156

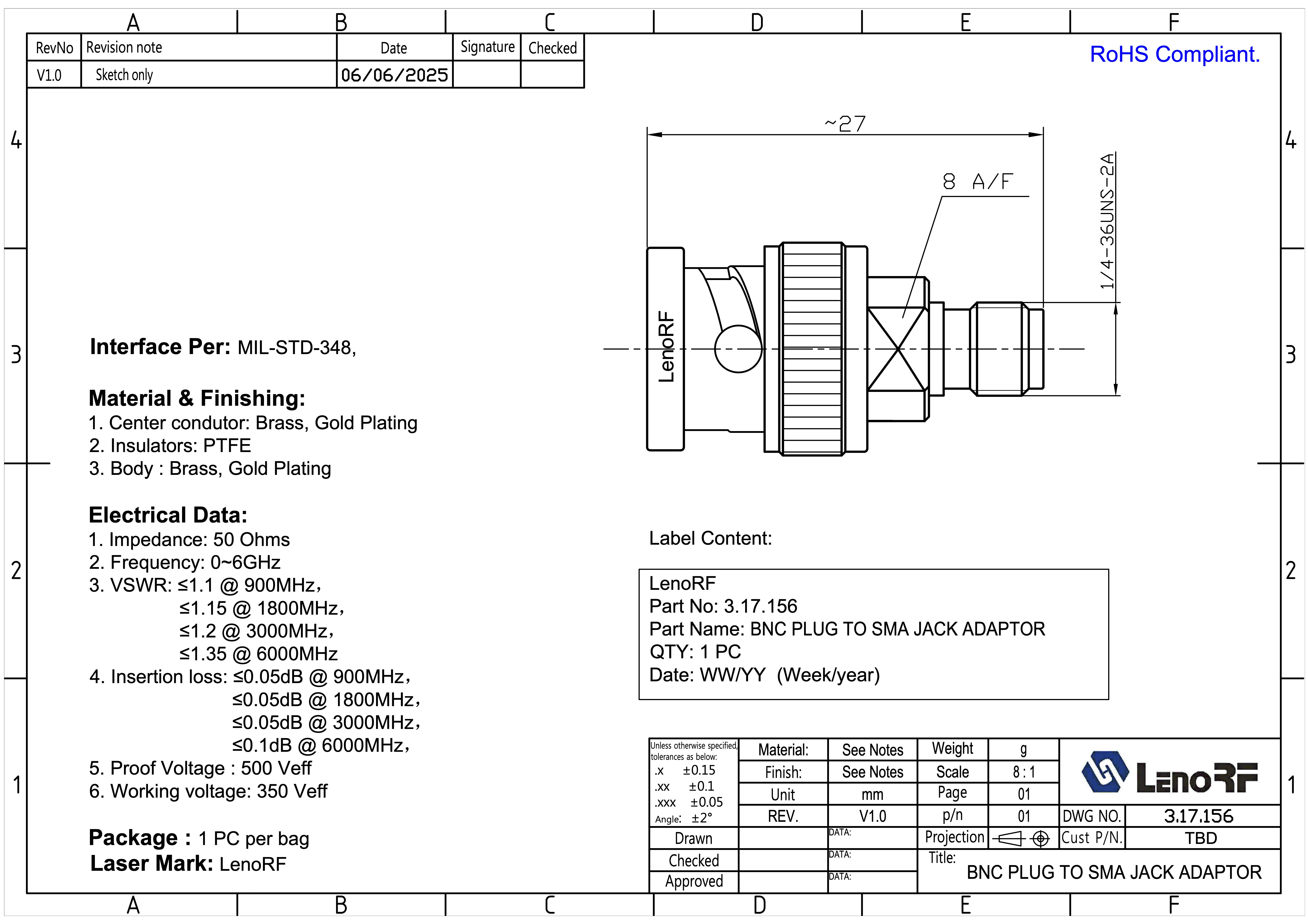

Технічний опис адаптера BNC Plug до SMA Jack, модель 3.17.156

Загальна інформація
Адаптер типу BNC male до SMA female призначений для з’єднання високочастотних ліній між інтерфейсами BNC (штекер) та SMA (гніздо). Використовується у вимірювальних, телекомунікаційних та радіочастотних системах, де потрібна надійна передача сигналу з мінімальними втратами. Конструкція відповідає вимогам MIL-STD-348, що гарантує сумісність і стабільні електричні параметри.

Матеріали та покриття

1. Центральний контакт: латунь із золотим покриттям.

2. Ізолятори: PTFE (політетрафторетилен).

3. Корпус: латунь із золотим покриттям.

Електричні характеристики

• Хвильовий опір: 50 Ом.

• Робочий частотний діапазон: 0…6 ГГц.

• КСХН:

  • ≤ 1.1 @ 900 МГц

  • ≤ 1.15 @ 1800 МГц

  • ≤ 1.2 @ 3000 МГц

  • ≤ 1.35 @ 6000 МГц

• Внесені втрати:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Випробувальна напруга (Proof Voltage): 500 Veff

• Робоча напруга: 350 Veff

Пакування та маркування

• Упаковка: 1 шт. в індивідуальному пакеті.

• Лазерне маркування: LenoRF.

• Етикетка містить:

  • Виробник (LenoRF)

  • Номер деталі: 3.17.156

  • Найменування: BNC PLUG TO SMA JACK ADAPTOR

  • Кількість: 1 шт.

  • Дата (тиждень/рік).

Відповідність стандартам

• RoHS Compliant — відповідає екологічним вимогам, не містить заборонених небезпечних речовин.
