Роз'єм ВЧ SMA-female bulkhead (RG-402, SSF-141, Flexiform 402, Kingsignal 670-141SXE), паяння/паяння 3.01.370

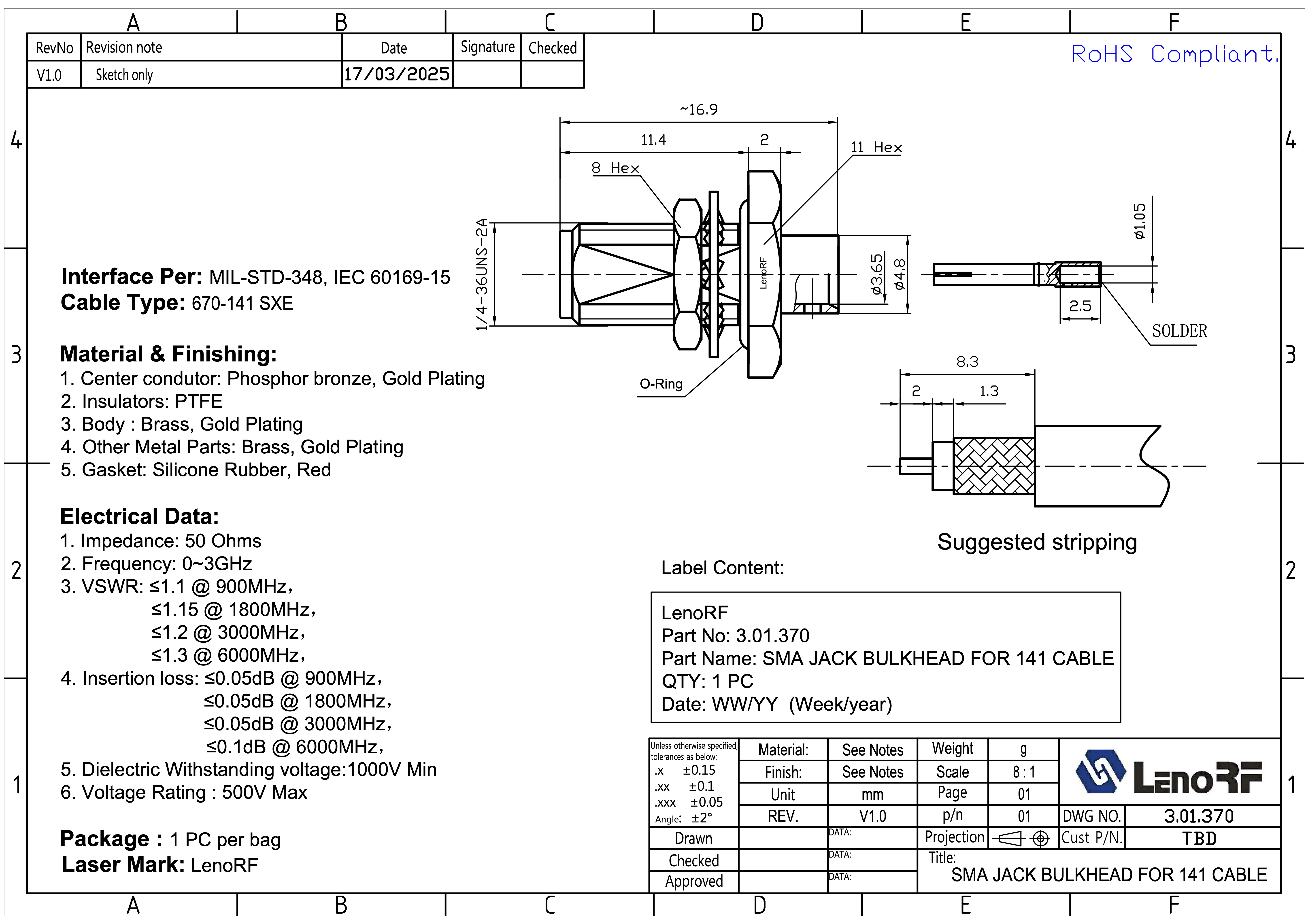

Коаксіальний роз’єм SMA JACK Bulkhead призначений для монтажу на панель або корпус із підключенням кабелю типу 670-141 SXE. Відповідає міжнародним стандартам MIL-STD-348 та IEC 60169-15, що гарантує його сумісність із широким спектром обладнання радіочастотного зв’язку. Завдяки конструкції типу Bulkhead, даний роз’єм зручно використовувати у виводах через панель або стінку корпусу.
Основні характеристики:
Тип з’єднання: SMA гніздо (Jack), панельний монтаж (Bulkhead)
Сумісний кабель: 670-141 SXE (аналог RG-402 або Semi-Rigid 0.141”)
Інтерфейс згідно стандартів: MIL-STD-348, IEC 60169-15
Імпеданс: 50 Ом
Частотний діапазон: від 0 до 6 ГГц
Тип монтажу: з виводом через панель, гайка та ущільнювальне кільце в комплекті
Електричні параметри:
| Параметр | Значення |
|---|---|
| КСВ (VSWR): | ≤1.1 @ 900 МГц |
| ≤1.15 @ 1800 МГц | |
| ≤1.2 @ 3000 МГц | |
| ≤1.3 @ 6000 МГц | |
| Втрати вставки (Insertion Loss): | ≤0.05 дБ (до 3 ГГц), ≤0.1 дБ @ 6 ГГц |
| Робоча напруга: | до 500 В |
| Напруга пробою діелектрика: | не менше 1000 В |
Матеріали та покриття:
Центральний контакт: фосфорна бронза, позолота
Ізолятори: PTFE (тефлон)
Корпус: латунь, позолота
Інші металеві частини: латунь, позолота
Ущільнення (O-Ring): силіконовий каучук (червоний)
Фізичні характеристики:
Тип з’єднання: гайковий (з шестигранною гайкою для кріплення)
Маркування: лазерне, з логотипом LenoRF
Пакування: 1 шт. у поліетиленовому пакеті
Відповідність: RoHS
Застосування:
Роз’єм підходить для використання в телекомунікаційних системах, ВЧ-модулях, вимірювальному обладнанні, антенах, GPS/GLONASS-модулях та в інших радіочастотних застосуваннях, де потрібна стабільність сигналу до 6 ГГц і надійний панельний монтаж.
- Серія, тип SMA-type
- Марка кабелю RG402
- Діапазон робочих частот, МГц до 6 ГГц
- Гарантія 12 м.
