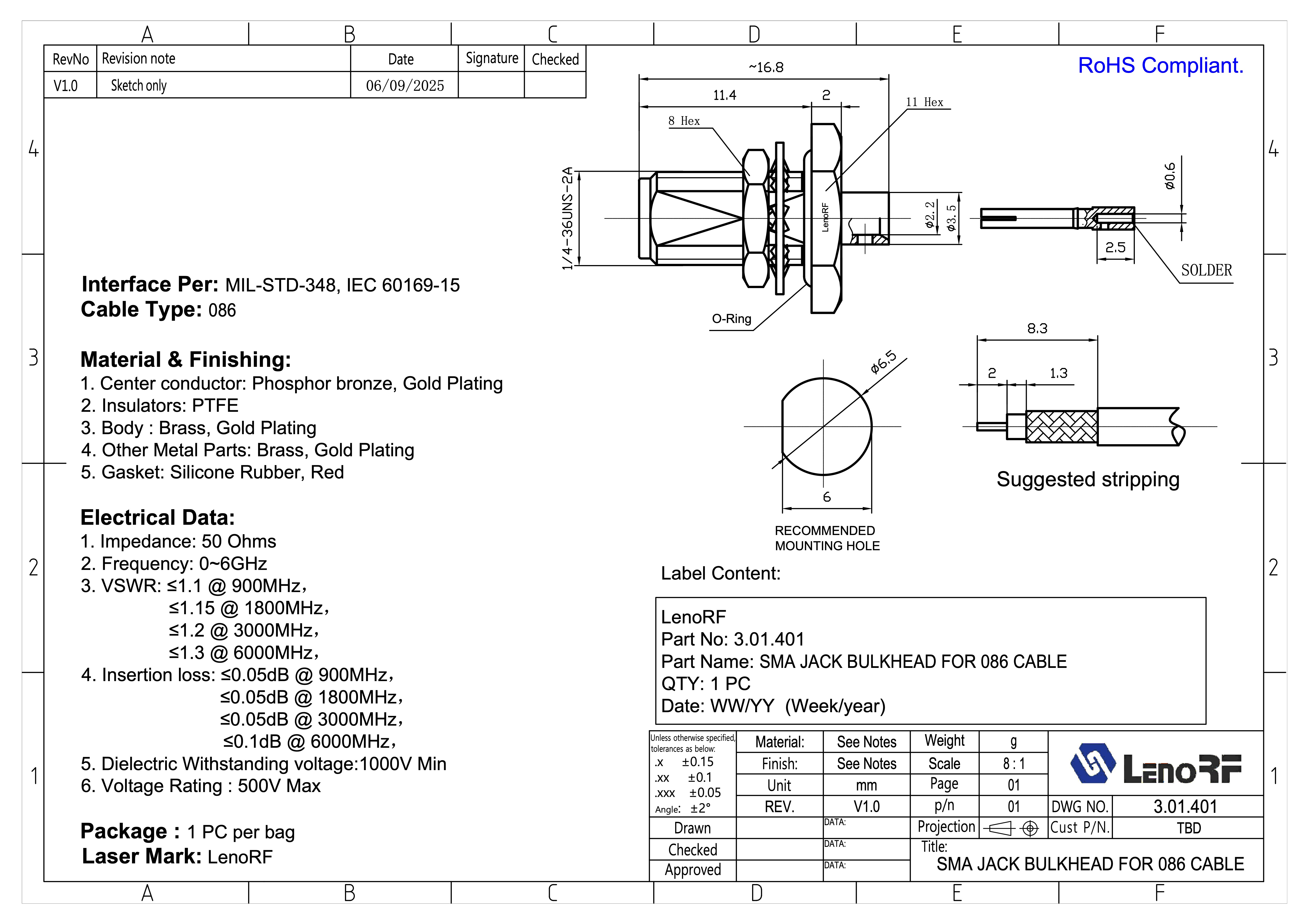

Технічний опис

Назва виробу: SMA Jack Bulkhead for 086 Cable
Номер виробу: 3.01.401
Виробник: LenoRF
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

• Тип роз’єму: SMA гніздо (Jack)

• Тип виконання: Bulkhead (панельне кріплення)

• Тип монтажу: на коаксіальний кабель типу 086

• Інтерфейс: відповідає MIL-STD-348, IEC 60169-15

• Маркування на корпусі: лазерне — LenoRF

• Маркування на етикетці:

  • LenoRF

  • Part No: 3.01.401

  • Part Name: SMA JACK BULKHEAD FOR 086 CABLE

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Матеріали та покриття

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 – 6 ГГц

• КСХН (VSWR):

  • ≤ 1.10 @ 900 МГц

  • ≤ 1.15 @ 1800 МГц

  • ≤ 1.20 @ 3000 МГц

  • ≤ 1.30 @ 6000 МГц

• Втрати вставки (Insertion Loss):

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.10 дБ @ 6000 МГц

• Випробувальна напруга (Dielectric Withstanding Voltage): ≥ 1000 В

• Робоча напруга (Voltage Rating): ≤ 500 В

Конструктивні характеристики

• Тип кріплення: панельне (Bulkhead)

• Тип корпусу: з різьбовою гайкою та ущільнювальним кільцем (O-Ring)

• Тип кабелю: 086 (жорсткий коаксіальний кабель з зовнішнім діаметром ≈ 2.2 мм)

• Рекомендована підготовка кабелю: згідно з схемою «Suggested Stripping» у даташиті

• Інструмент для монтажу: гекс 8 мм та 11 мм (8 Hex / 11 Hex)

• Матеріал ущільнення: силиконова гума, червона — для захисту від вологи та пилу

Екологічна відповідність

• RoHS Compliant: виріб не містить свинцю, кадмію, ртуті та інших токсичних речовин

Пакування

• Тип пакування: індивідуальний пакет (1 шт. на пакет)

• Маркування: стандартна етикетка LenoRF з позначенням Part No та дати виробництва

Призначення

Роз’єм SMA Jack Bulkhead for 086 Cable призначений для монтажу на жорсткий коаксіальний кабель типу 086 та забезпечує надійне з’єднання в високочастотних трактах із імпедансом 50 Ом.
Завдяки позолоченим контактам та PTFE-ізолятору забезпечує мінімальні втрати сигналу та стабільну роботу в діапазоні до 6 ГГц.
Використовується у телекомунікаційних, антенних, вимірювальних та радіочастотних системах, де потрібна висока надійність та захист від вологи.
