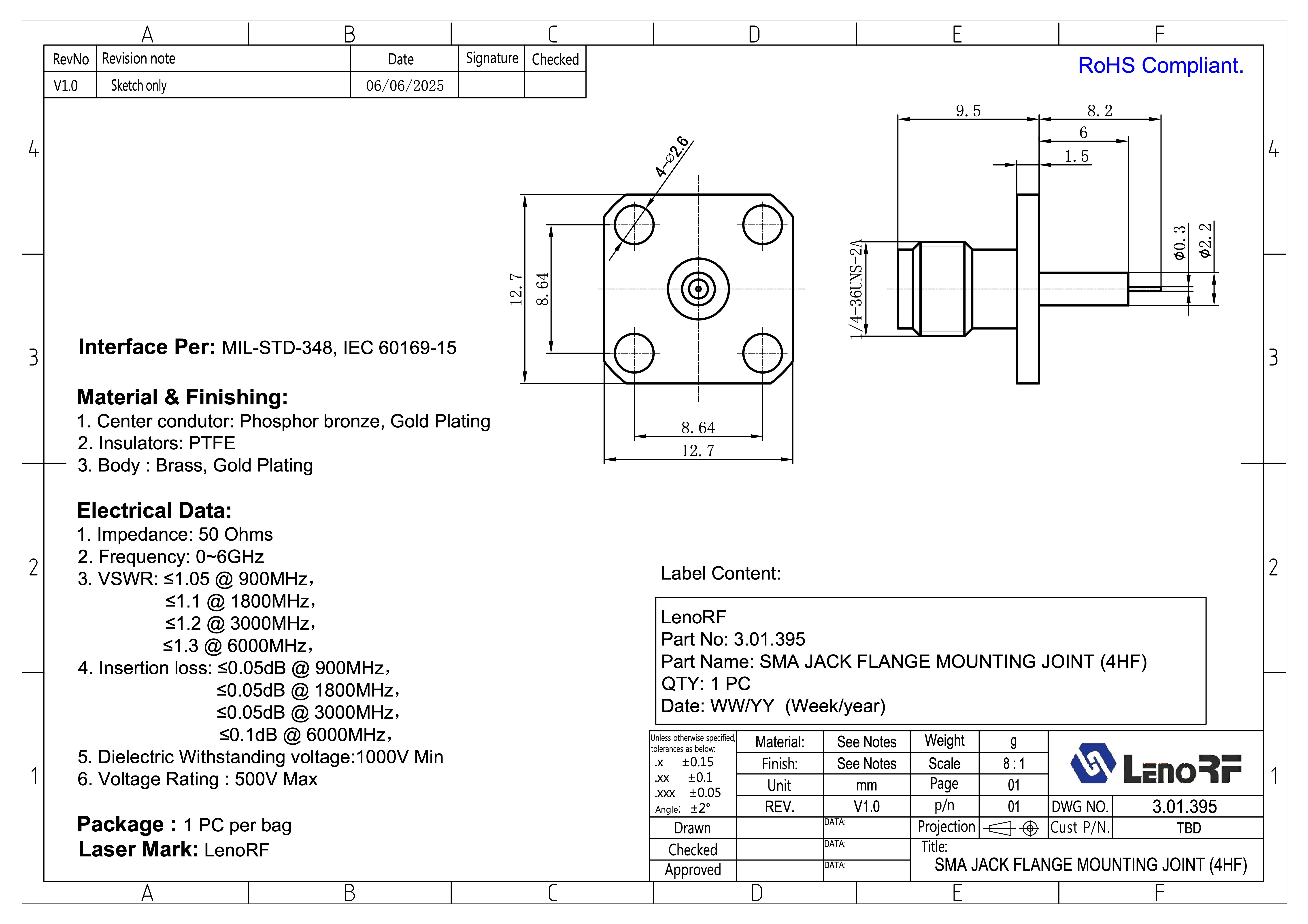

Роз'єм ВЧ SMA-female фланцевим кріпленням (4HF) для PCB 3.01.395

Назва виробу: SMA гніздо з фланцевим кріпленням (4HF)
Номер виробу: 3.01.395
Виробник/Маркування: LenoRF
Відповідність стандартам інтерфейсу: MIL-STD-348, IEC 60169-15
Упаковка: 1 шт. у пакеті
Маркування лазером: LenoRF
Дата виготовлення: Формат WW/YY (тиждень/рік)

Матеріали та покриття

1. Центральний контакт: Фосфорна бронза, покриття золотом

2. Ізолятор: PTFE

3. Корпус: Латунь, покриття золотом

Електричні характеристики

• Імпеданс: 50 Ом

• Діапазон робочих частот: 0 ~ 6 ГГц

• КСХН (VSWR):

  • ≤ 1.05 @ 900 МГц

  • ≤ 1.1 @ 1800 МГц

  • ≤ 1.2 @ 3000 МГц

  • ≤ 1.3 @ 6000 МГц

• Внесені втрати:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Електрична міцність ізоляції: ≥ 1000 В

• Максимальна робоча напруга: 500 В
