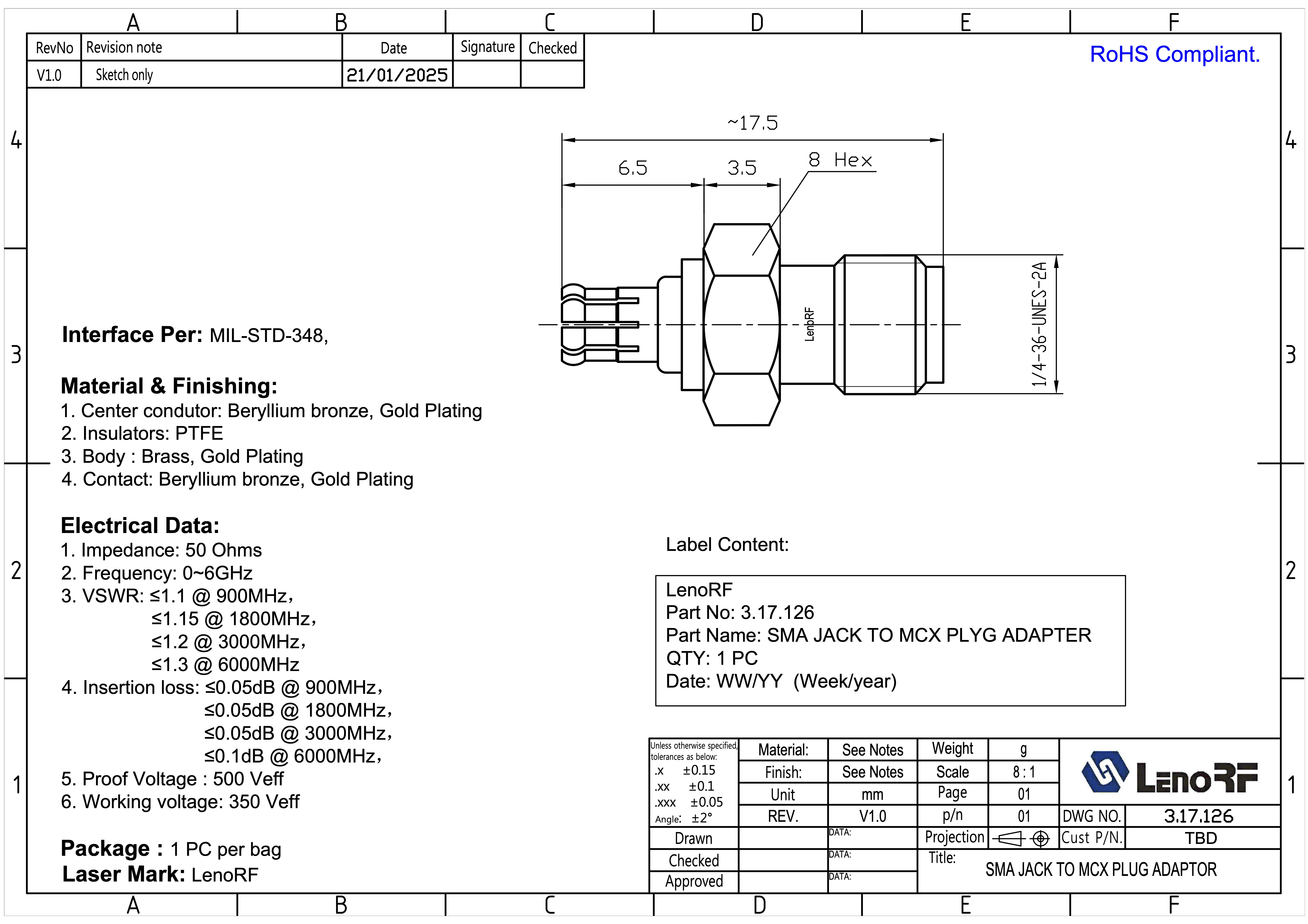

Перехідник ВЧ SMA-female to MCX-male 3.17.126

Адаптер SMA Jack – MCX Plug (модель 3.17.126)

Адаптер SMA Jack to MCX Plug призначений для з’єднання пристроїв та кабелів із роз’ємами типу SMA (гніздо)та MCX (штекер). Забезпечує узгодження імпедансу 50 Ом, низькі втрати сигналу та стабільну роботу в широкому частотному діапазоні до 6 ГГц. Виготовлений відповідно до вимог MIL-STD-348, що гарантує сумісність та надійність з’єднання.

Електричні характеристики:

• Імпеданс: 50 Ом

• Частотний діапазон: 0 ~ 6 ГГц

• КСХН (VSWR):

  • ≤ 1.1 @ 900 МГц

  • ≤ 1.15 @ 1800 МГц

  • ≤ 1.2 @ 3000 МГц

  • ≤ 1.3 @ 6000 МГц

• Втрати на вставку (Insertion Loss):

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Діелектрична міцність (Proof Voltage): 500 Veff

• Максимальна робоча напруга: 350 Veff

Матеріали та покриття:

1. Центральний контакт: берилієва бронза, покриття золотом

2. Ізолятор: PTFE (тефлон)

3. Корпус: латунь, покриття золотом

4. Контакт: берилієва бронза, покриття золотом

Пакування та маркування:

• Комплектація: 1 шт. у поліетиленовому пакеті

• Лазерне маркування: LenoRF

• Етикетка містить:

  • Виробник: LenoRF

  • Артикул: 3.17.126

  • Найменування: SMA Jack to MCX Plug Adapter

  • Кількість: 1 шт.

  • Дата виготовлення: формат WW/YY (тиждень/рік)

Додаткова інформація:

• Відповідає директиві RoHS

• Призначений для застосування в телекомунікаційних системах, антенних трактах, вимірювальному обладнанні та радіочастотних пристроях, де потрібне з’єднання SMA та MCX інтерфейсів

У нас можна купити готові кабельні адаптери або замовити їх виробництво: будь-якої довжини, з різними типами коннектів по кінцях, а також маркованих та немаркованих, армованих та неармованих.

При виготовленні продукції враховуються вимоги до з'єднувачів, фазової стабільності на вигин тощо. Продукція ретельно перевіряється на КСХ (коефіцієнт стоячої хвилі), промірюється щодо витримування фазових, частотних та інших технічних характеристик.
