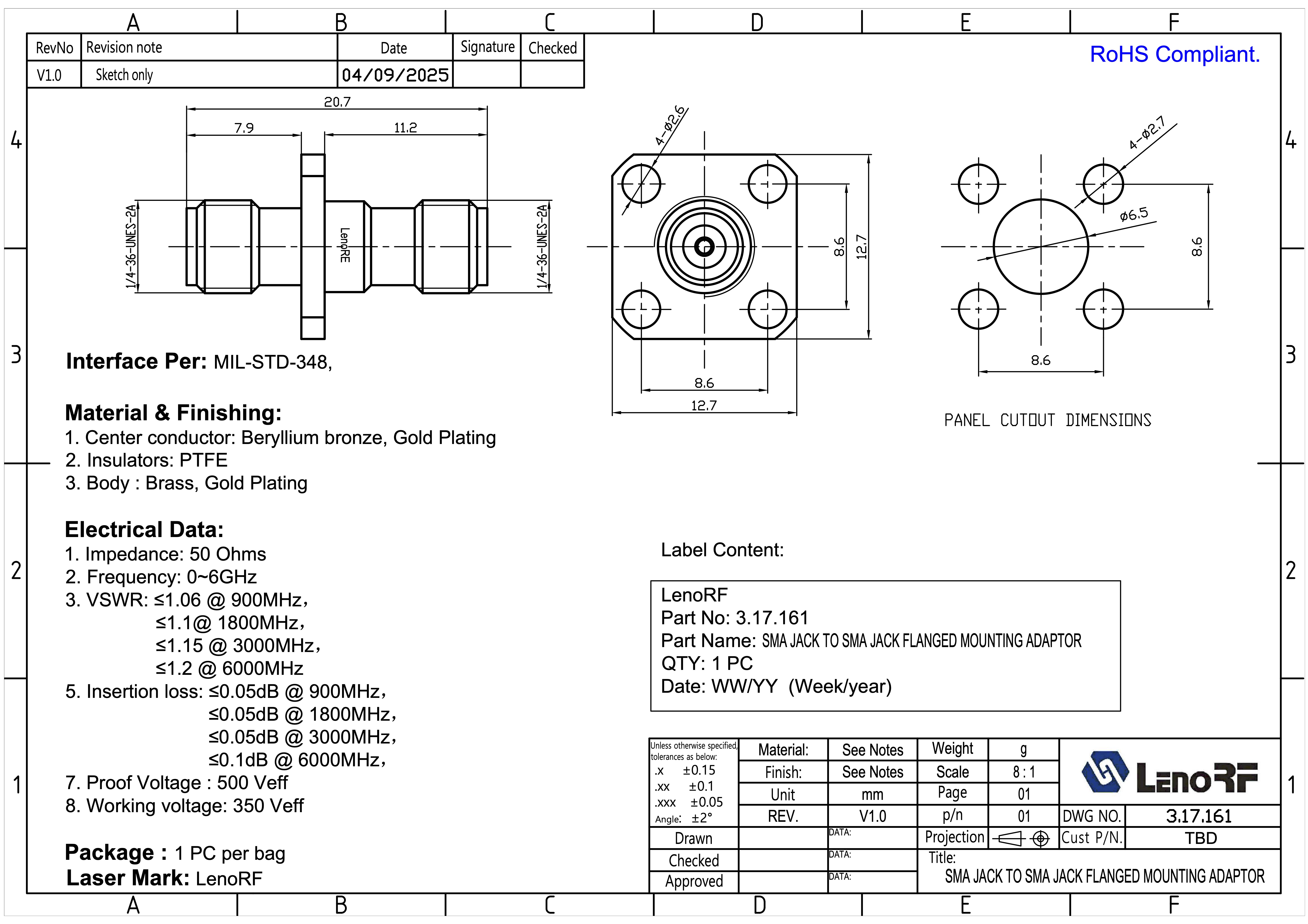

Технічний опис

Назва виробу: SMA Jack to SMA Jack Flanged Mounting Adaptor
Номер виробу: 3.17.161
Виробник: LenoRF
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

• Тип роз’єму: адаптер SMA типу “гніздо-гніздо” (Jack to Jack)

• Тип кріплення: фланцеве (Flanged Mounting)

• Інтерфейс: MIL-STD-348

• Кількість у пакуванні: 1 шт.

• Маркування: лазерне гравіювання — LenoRF

• Етикетка:

  • LenoRF

  • Part No: 3.17.161

  • Part Name: SMA JACK TO SMA JACK FLANGED MOUNTING ADAPTOR

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Матеріали та покриття

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 ~ 6 ГГц

• КСХН (VSWR):

  • ≤1.06 @ 900 МГц

  • ≤1.10 @ 1800 МГц

  • ≤1.15 @ 3000 МГц

  • ≤1.20 @ 6000 МГц

• Втрати вставки (Insertion Loss):

  • ≤0.05 дБ @ 900 МГц

  • ≤0.05 дБ @ 1800 МГц

  • ≤0.05 дБ @ 3000 МГц

  • ≤0.10 дБ @ 6000 МГц

• Випробувальна напруга: 500 Вeff

• Робоча напруга: 350 Вeff

Конструктивні характеристики

• Тип монтажу: фланцевий, з чотирма отворами під гвинти

• Тип з’єднання: стандартне різьбове SMA (7/16-36 UNF)

• Прецизійна обробка: забезпечує стабільні електричні характеристики та мінімальні втрати сигналу

Екологічна відповідність

• RoHS Compliant: виріб не містить свинцю, кадмію, ртуті та інших шкідливих речовин

Пакування

• Тип пакування: індивідуальний поліетиленовий пакет

• Кількість: 1 шт.

• Маркування: стандартна етикетка LenoRF

Призначення

Адаптер SMA - female to SMA - female Flanged Mounting призначений для з’єднання двох SMA-кабелів або панельних портів у ВЧ-системах.
Використовується в антенних системах, телекомунікаційному, вимірювальному та лабораторному обладнанні.
Фланцеве кріплення забезпечує надійне встановлення на корпусах приладів або панелях, а позолочені контакти гарантують стабільну передачу сигналу в діапазоні до 6 ГГц із мінімальними втратами.
