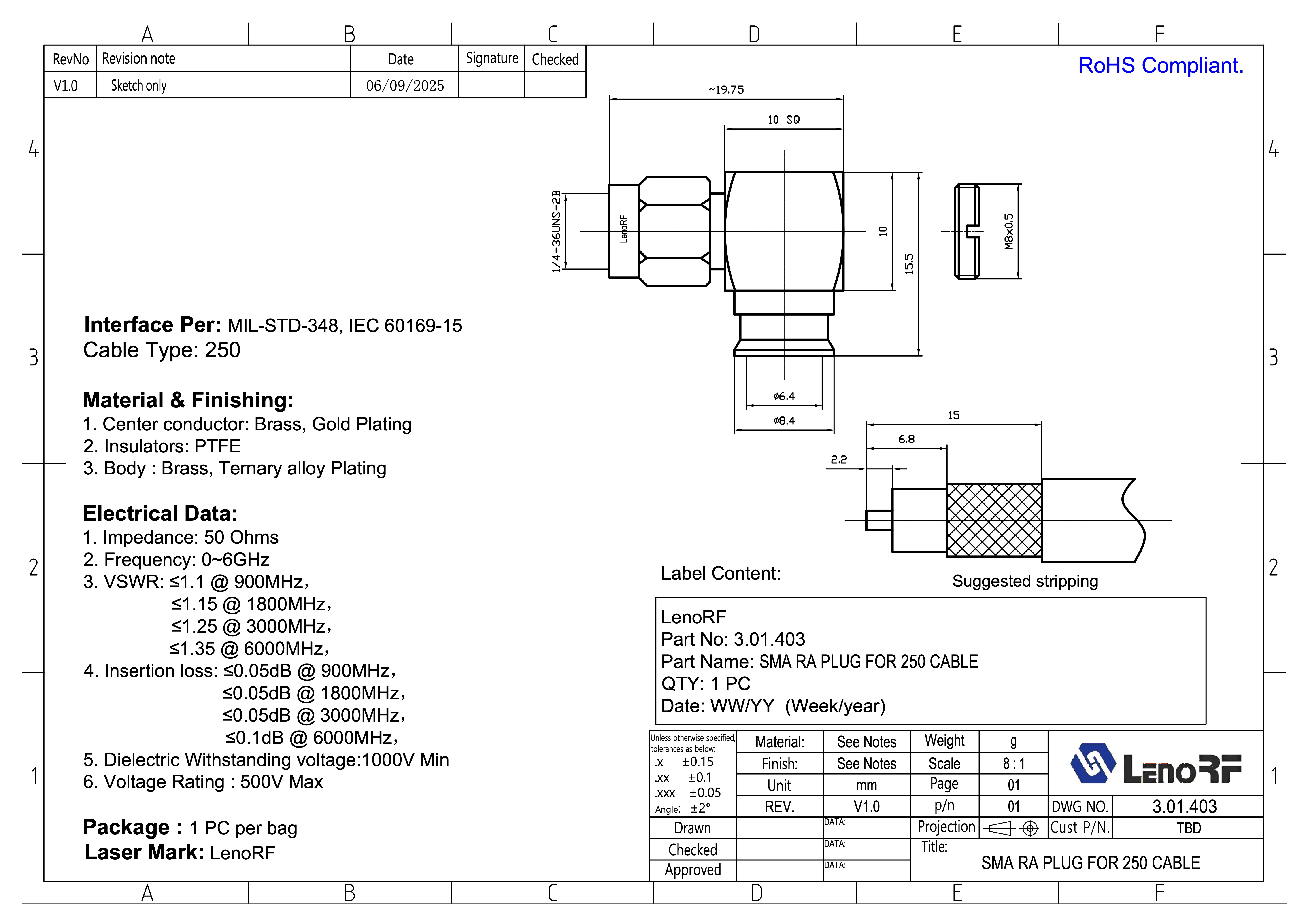

Технічний опис

Назва виробу: SMA RA Plug for 250 Cable
Номер виробу: 3.01.403
Виробник: LenoRF
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

• Тип роз’єму: SMA Plug (кутовий, Right Angle)

• Призначення: для кабелю типу 250

• Інтерфейс: MIL-STD-348, IEC 60169-15

• Конструкція: обтискна (crimp type)

• Кількість у пакуванні: 1 шт.

• Маркування: лазерне — LenoRF

• Етикетка:

  • LenoRF

  • Part No: 3.01.403

  • Part Name: SMA RA PLUG FOR 250 CABLE

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Матеріали та покриття

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 ~ 6 ГГц

• КСХН (VSWR):

  • ≤1.10 @ 900 МГц

  • ≤1.15 @ 1800 МГц

  • ≤1.25 @ 3000 МГц

  • ≤1.35 @ 6000 МГц

• Втрати вставки (Insertion Loss):

  • ≤0.05 дБ @ 900 МГц

  • ≤0.05 дБ @ 1800 МГц

  • ≤0.05 дБ @ 3000 МГц

  • ≤0.10 дБ @ 6000 МГц

• Випробувальна напруга (Dielectric Withstanding Voltage): ≥1000 В

• Робоча напруга (Voltage Rating): ≤500 В

Конструктивні характеристики

• Тип корпусу: кутовий (Right Angle)

• Тип з’єднання: SMA Plug (гвинтове різьбове з’єднання)

• Тип монтажу: на кабель типу 250 (зовнішній діаметр приблизно 6.1 мм)

• Виконання: прецизійна механічна обробка, забезпечує стабільний контакт і низькі втрати сигналу

• Сумісність: усі стандартні SMA-роз’єми, що відповідають MIL-STD-348

Екологічна відповідність

• RoHS Compliant: не містить свинцю, кадмію, ртуті та інших шкідливих речовин

Пакування

• Тип пакування: індивідуальний поліетиленовий пакет

• Кількість у пакеті: 1 шт.

• Маркування: стандартна етикетка LenoRF із зазначенням номера партії та дати виробництва

Призначення

Кутовий роз’єм SMA RA Plug for 250 Cable призначений для підключення високочастотних коаксіальних кабелів у радіочастотних, телекомунікаційних та антенних системах.
Завдяки точній геометрії, позолоченим контактам і PTFE-ізоляції, роз’єм забезпечує стабільну роботу до 6 ГГц, низький рівень втрат сигналу та високий рівень надійності.
Типові області застосування — Wi-Fi, LTE, GPS, радіозв’язок, базові станції, підсилювачі сигналу та лабораторне вимірювальне обладнання.
