Роз'єм ВЧ SMA-male для кабелю 0.086" RG405, 670-086SXE, паяння/паяння 3.01.289

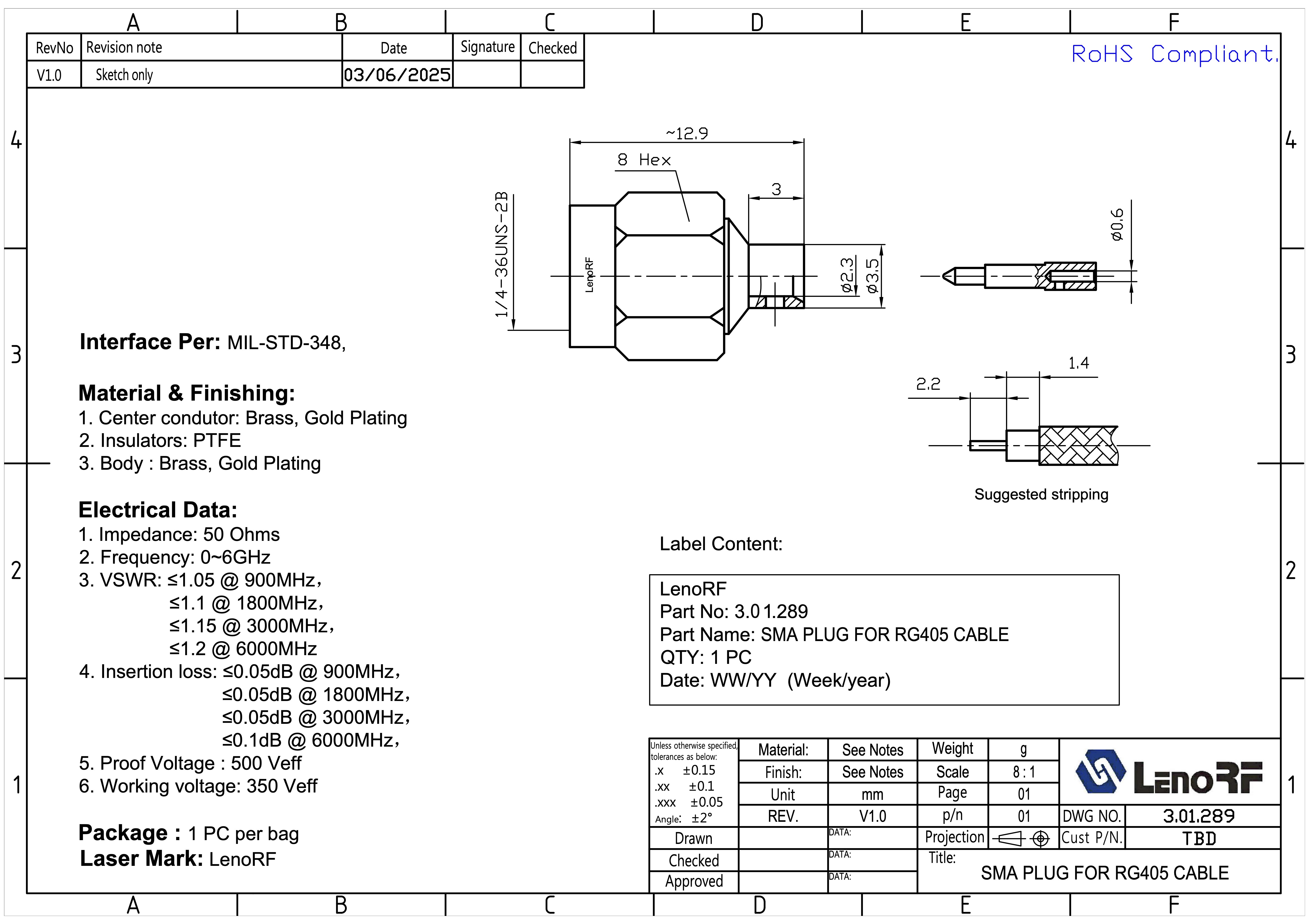

SMA-male для RG405 Cable (модель 3.01.289)

Високочастотний роз’єм SMA Plug моделі 3.01.289 призначений для монтажу на коаксіальний кабель UT-85 1671; EZ 86; RG-405; SUCOFORM 86; Flexiform 405 NM FJ, 670-086SXE. Забезпечує надійне з’єднання з імпедансом 50 Ом і стабільні електричні характеристики у широкому частотному діапазоні до 6 ГГц. Відповідає стандарту інтерфейсу MIL-STD-348 та директиві RoHS.

Електричні характеристики:

• Імпеданс: 50 Ом

• Частотний діапазон: 0 ~ 6 ГГц

• КСХН (VSWR):

  • ≤ 1.05 @ 900 МГц

  • ≤ 1.1 @ 1800 МГц

  • ≤ 1.15 @ 3000 МГц

  • ≤ 1.2 @ 6000 МГц

• Втрати на вставку (Insertion Loss):

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Діелектрична міцність (Proof Voltage): 500 Veff

• Максимальна робоча напруга: 350 Veff

Матеріали та покриття:

1. Центральний контакт: латунь, покриття золотом

2. Ізолятор: PTFE (тефлон)

3. Корпус: латунь, покриття золотом

Пакування та маркування:

• Комплектація: 1 шт. у поліетиленовому пакеті

• Лазерне маркування: LenoRF

• Етикетка містить:

  • Виробник: LenoRF

  • Артикул: 3.01.289

  • Найменування: SMA Plug for RG405 Cable

  • Кількість: 1 шт.

  • Дата виготовлення: формат WW/YY (тиждень/рік)

Додаткова інформація:

• Відповідність стандарту інтерфейсу MIL-STD-348

• Сертифікація RoHS Compliant

• Призначений для використання в телекомунікаційних системах, антенних трактах, вимірювальному обладнанні та інших ВЧ-з’єднаннях
