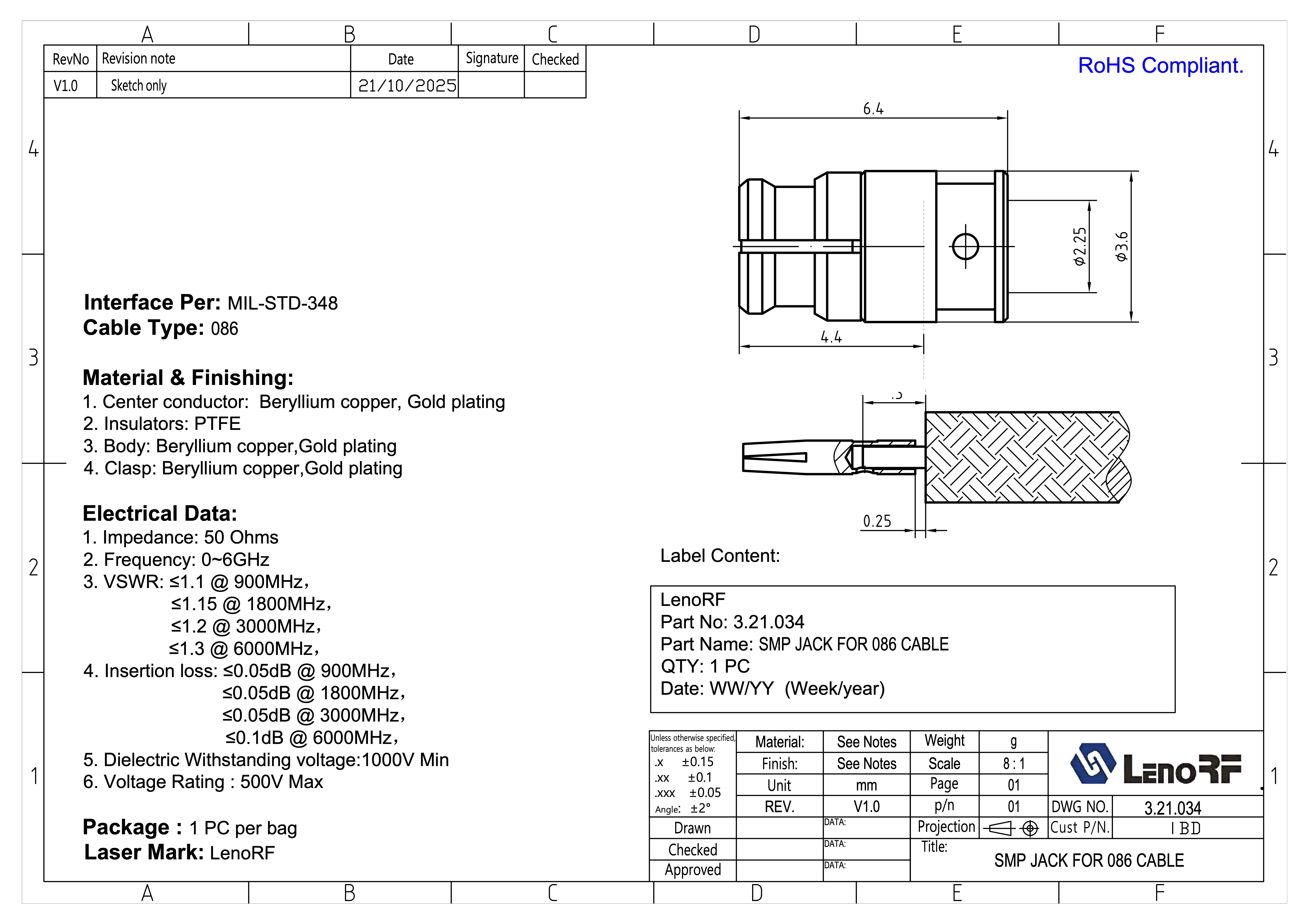

Технічний опис

Назва виробу: SMP female for 086 Cable
Артикул: 3.21.035
Тип виробу: ВЧ-роз’єм SMP (гніздо) для коаксіального кабелю 086
Інтерфейс: MIL-STD-348
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

Роз’єм SMP Jack for 086 Cable призначений для монтажу на коаксіальний кабель типу 086 та використовується у високочастотних трактах з хвильовим опором 50 Ом.
SMP — це компактний високочастотний роз’єм із защіпним з’єднанням (push-on), який застосовується в системах з високою щільністю монтажу та підвищеними вимогами до ВЧ-характеристик.

Матеріали та покриття

1. Центральний контакт: берилієва мідь, позолота

2. Ізолятор: PTFE

3. Корпус: берилієва мідь, позолота

4. Фіксатор (Clasp): берилієва мідь, позолота

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 – 6 ГГц

КСХН (VSWR):

• ≤ 1.10 @ 900 МГц

• ≤ 1.15 @ 1800 МГц

• ≤ 1.20 @ 3000 МГц

• ≤ 1.30 @ 6000 МГц

Втрати вставки (Insertion Loss):

• ≤ 0.05 дБ @ 900 МГц

• ≤ 0.05 дБ @ 1800 МГц

• ≤ 0.05 дБ @ 3000 МГц

• ≤ 0.10 дБ @ 6000 МГц

Напруга:

• Випробувальна (Dielectric Withstanding Voltage): ≥ 1000 В

• Робоча (Voltage Rating): ≤ 500 В

Конструктивні характеристики

• Тип роз’єму: SMP Jack (гніздо)

• Тип кабелю: 086

• Тип з’єднання: защіпне (push-on)

• Одиниці вимірювання розмірів: мм

• Допуски виготовлення:

  • .x ±0.15 мм

  • .xx ±0.10 мм

  • .xxx ±0.05 мм

  • Кутові допуски: ±2°

Маркування та пакування

• Лазерне маркування: LenoRF

• Пакування: 1 шт. у пакеті

Етикетка містить:

• LenoRF

• Part No: 3.21.035

• Part Name: SMP JACK FOR 086 CABLE

• QTY: 1 PC

• Date: WW/YY (тиждень/рік)

Призначення

Роз’єм SMP Jack for 086 Cable застосовується у компактних високочастотних системах, де необхідна висока щільність монтажу та стабільні електричні параметри до 6 ГГц.

Типові сфери застосування:

• телекомунікаційне обладнання

• СВЧ-модулі

• тестово-вимірювальна апаратура

• радіочастотні блоки з високою щільністю монтажу

• промислові та військові RF-системи

Позолочені контакти та корпус із берилієвої міді забезпечують низькі втрати, надійний контакт і тривалий термін служби.
