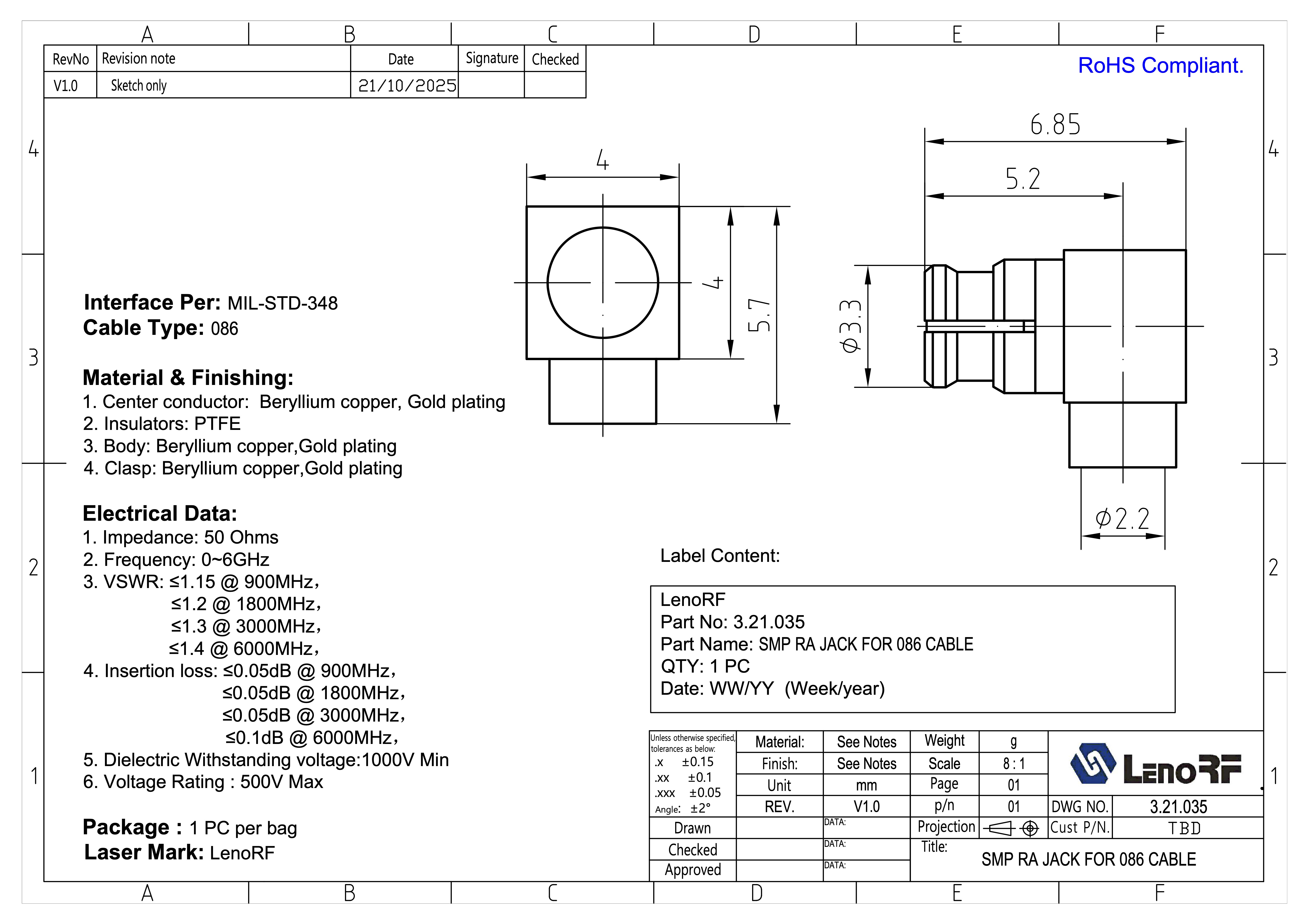

Технічний опис

Назва виробу: SMP-female кутовий for 086 Cable
Артикул: 3.21.035
Тип виробу: ВЧ-роз’єм SMP (гніздо), кутовий (Right Angle)
Тип кабелю: 086
Інтерфейс: MIL-STD-348
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

Роз’єм SMP RA Jack for 086 Cable призначений для монтажу на коаксіальний кабель типу 086 та використовується у високочастотних трактах з хвильовим опором 50 Ом.
Кутове виконання (Right Angle) дозволяє застосовувати роз’єм у щільних монтажних зонах та компактних RF-модулях.

SMP — це мініатюрний ВЧ-роз’єм із защіпним з’єднанням (push-on), розрахований на високу щільність монтажу та стабільні характеристики до 6 ГГц.

Матеріали та покриття

1. Центральний контакт: берилієва мідь, позолота

2. Ізолятор: PTFE

3. Корпус: берилієва мідь, позолота

4. Фіксатор (Clasp): берилієва мідь, позолота

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 – 6 ГГц

КСХН (VSWR):

• ≤ 1.15 @ 900 МГц

• ≤ 1.20 @ 1800 МГц

• ≤ 1.30 @ 3000 МГц

• ≤ 1.40 @ 6000 МГц

Втрати вставки (Insertion Loss):

• ≤ 0.05 дБ @ 900 МГц

• ≤ 0.05 дБ @ 1800 МГц

• ≤ 0.05 дБ @ 3000 МГц

• ≤ 0.10 дБ @ 6000 МГц

Напруга:

• Випробувальна (Dielectric Withstanding Voltage): ≥ 1000 В

• Робоча (Voltage Rating): ≤ 500 В

Конструктивні характеристики

• Тип роз’єму: SMP Jack (гніздо)

• Виконання: кутове (Right Angle)

• Тип з’єднання: защіпне (push-on)

• Тип кабелю: 086

• Одиниці вимірювання: мм

Допуски виготовлення:

• .x ±0.15 мм

• .xx ±0.10 мм

• .xxx ±0.05 мм

• Кутові допуски: ±2°

Маркування та пакування

• Лазерне маркування: LenoRF

• Пакування: 1 шт. у пакеті

Етикетка містить:

• LenoRF

• Part No: 3.21.035

• Part Name: SMP RA JACK FOR 086 CABLE

• QTY: 1 PC

• Date: WW/YY (тиждень/рік)

Призначення

Роз’єм SMP RA Jack for 086 Cable застосовується у компактних високочастотних системах, де потрібні:

• висока щільність монтажу;

• надійне защіпне з’єднання;

• стабільні ВЧ-характеристики до 6 ГГц.

Типові сфери використання:

• телекомунікаційне обладнання;

• СВЧ-модулі;

• тестово-вимірювальна апаратура;

• радіочастотні блоки з обмеженим простором;

• промислові та військові RF-системи.

Позолочені елементи з берилієвої міді забезпечують низькі втрати сигналу, стабільний контакт та довгий термін експлуатації.
