Роз'єм ВЧ TNC-female для кабелів (RG-316, RG-174), паяння/обтиск 3.02.049

Технічний опис

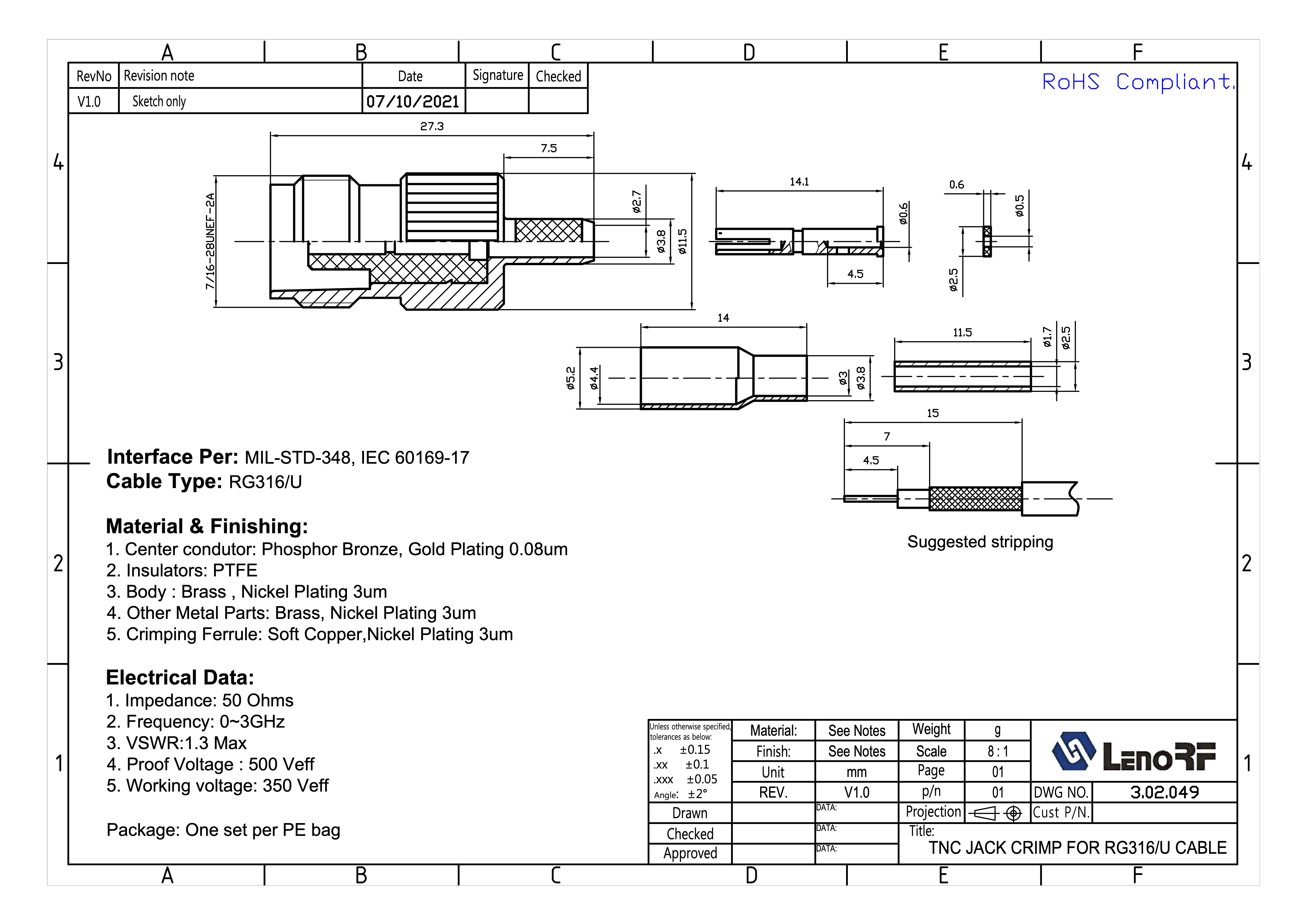

Назва виробу: TNC Jack Crimp для кабелю RG316/U
Номер виробу: 3.02.049 (20.100.042-878)
Виробник/Маркування: LenoRF
Відповідність: RoHS
Кількість в упаковці: 1 шт. (індивідуальне пакування в поліетиленовому пакеті)

Інтерфейс та стандарти

• Відповідає стандартам: MIL-STD-348, IEC 60169-17

• Тип з’єднання: TNC Jack (гніздо, пряме, crimp)

• Сумісний кабель: RG316/U

Конструктивні матеріали та покриття

1. Центральний контакт: фосфорна бронза, покриття — золото 0.08 μm

2. Ізолятор: PTFE (фторопласт)

3. Корпус: латунь, нікелеве покриття 3 μm

4. Інші металеві частини: латунь, нікелеве покриття 3 μm

5. Обтискна втулка: м’яка мідь, нікелеве покриття 3 μm

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 ~ 3 ГГц

• КСХН (VSWR): ≤ 1.3

• Випробувальна напруга (Proof Voltage): 500 Veff

• Робоча напруга (Working Voltage): 350 Veff

Упаковка та маркування

• Упаковка: 1 шт. у поліетиленовому пакеті

• Маркування:

  • Part No: 3.02.049

  • Part Name: TNC Jack Crimp for RG316/U Cable

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Призначення

Роз’єм TNC Jack Crimp для RG316/U призначений для надійного з’єднання високочастотних коаксіальних кабелів з хвильовим опором 50 Ом. Завдяки позолоченому центральному контакту та PTFE-ізолятору він забезпечує низькі втрати сигналу, стабільність параметрів і довговічність. Використовується у телекомунікаціях, антенних системах, вимірювальних приладах та СВЧ-техніці.
