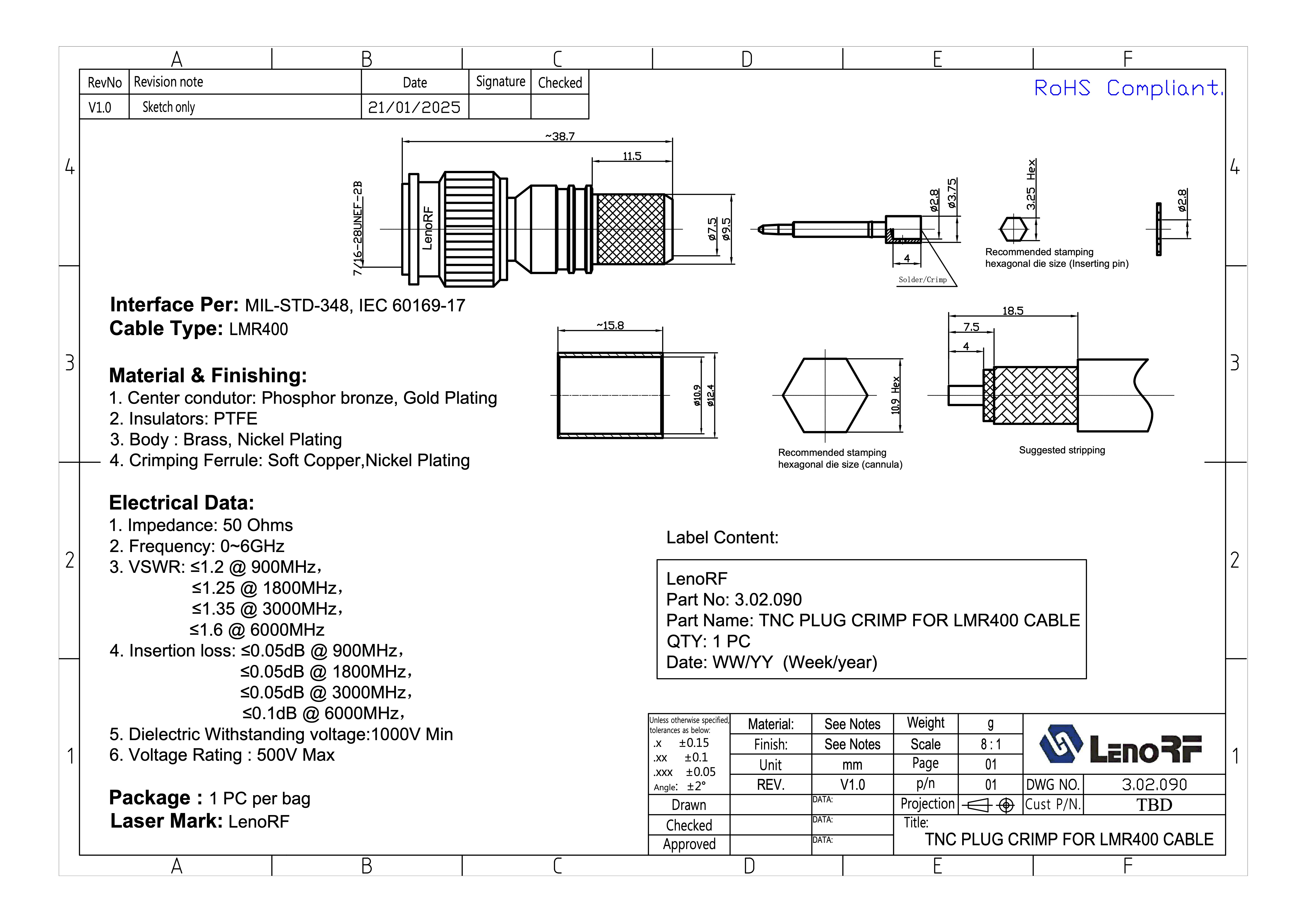

Роз'єм ВЧ TNC-male для кабелю RG8, LMR 400, SLL 400, KSR400 3.02.090

Назва виробу: ВЧ розʼєм TNC типу (штекер, crimp) для кабелю LMR400
Номер деталі: 3.02.090
Виробник/Маркування: LenoRF
Пакування: 1 шт. в індивідуальному пакеті, лазерне маркування – LenoRF, етикетка з Part No., назвою, кількістю та датою (WW/YY).
Відповідність стандартам інтерфейсу: MIL-STD-348, IEC 60169-17
Сумісний кабель: LMR400
Стан: RoHS Compliant

Матеріали та покриття

• Центральний контакт: фосфорна бронза, покриття – золото

• Ізолятори: PTFE (фторопласт)

• Корпус: латунь, покриття – нікель

• Обтискна втулка (ferrule): м’яка мідь, покриття – нікель

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робоча частота: 0 ~ 6 ГГц

• КСВН (VSWR):

  • ≤ 1.2 @ 900 МГц

  • ≤ 1.25 @ 1800 МГц

  • ≤ 1.35 @ 3000 МГц

  • ≤ 1.6 @ 6000 МГц

• Внесені втрати (Insertion Loss):

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Електрична міцність ізоляції: ≥ 1000 В

• Робоча напруга: ≤ 500 В
