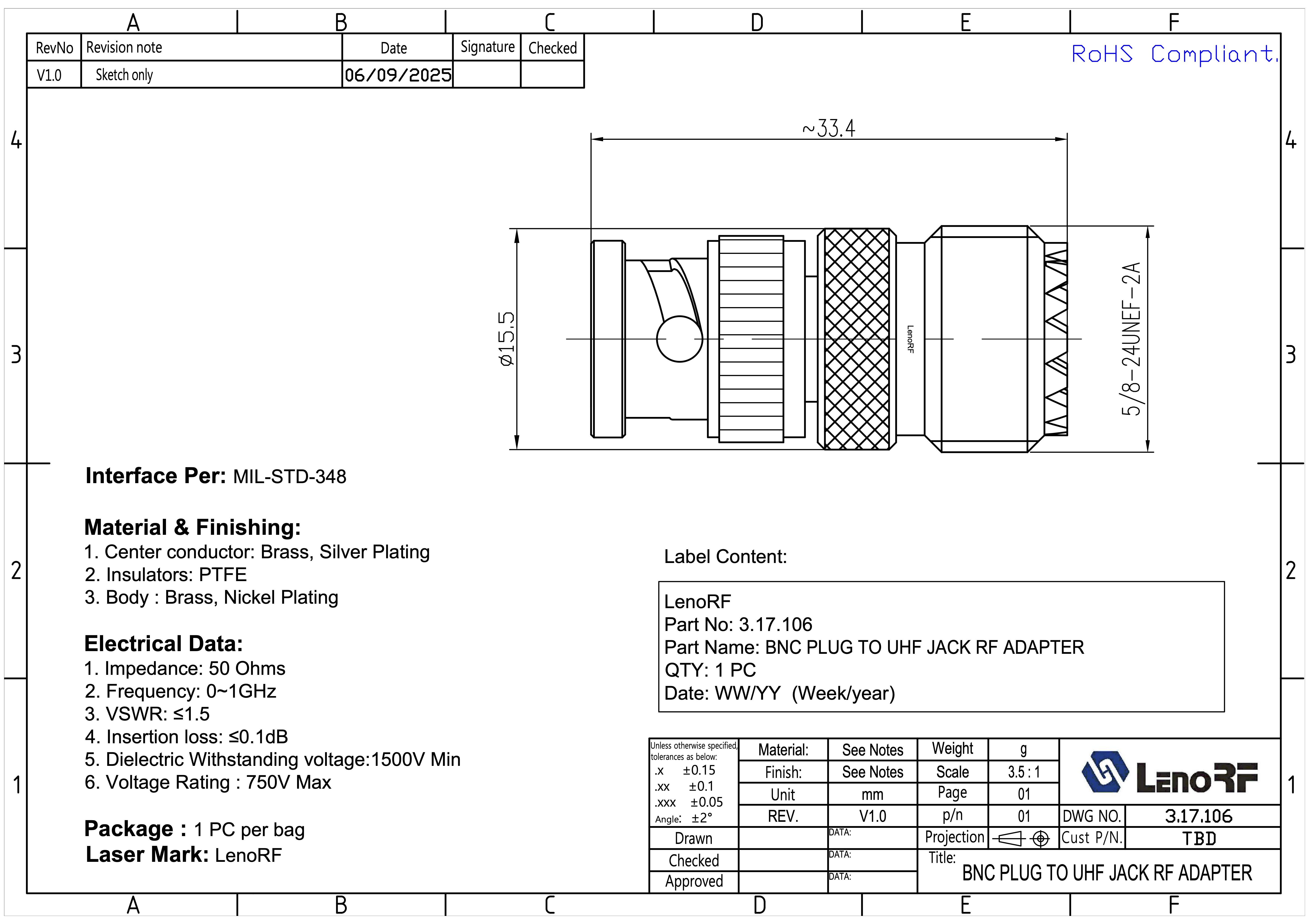

Технічний опис

Назва виробу: BNC Plug to UHF Jack RF Adapter
Номер виробу: 3.17.106
Виробник: LenoRF
Версія документа: V1.0
Відповідність: RoHS Compliant

Загальна інформація

• Тип з’єднувача: перехідник (адаптер)

• Конфігурація: BNC Plug ↔ UHF Jack

• Інтерфейс: MIL-STD-348

• Кількість у пакуванні: 1 шт.

• Маркування: лазерне — LenoRF

• Етикетка:

  • LenoRF

  • Part No: 3.17.106

  • Part Name: BNC PLUG TO UHF JACK RF ADAPTER

  • QTY: 1 PC

  • Date: WW/YY (тиждень/рік)

Матеріали та покриття

Електричні характеристики

• Хвильовий опір: 50 Ом

• Робочий діапазон частот: 0 ~ 1 ГГц

• КСХН (VSWR): ≤ 1.5

• Втрати вставки (Insertion Loss): ≤ 0.1 дБ

• Випробувальна напруга: ≥ 1500 В

• Робоча напруга: ≤ 750 В

Конструктивні характеристики

• Тип корпусу: прецизійний адаптер RF-типу

• Сумісність: усі стандартні ВЧ-роз’єми BNC та UHF

• Тип монтажу: лінійний з’єднувач Plug ↔ Jack

• Точність виконання: високоточна механічна обробка для стабільного контакту та низьких втрат сигналу

Екологічна відповідність

• RoHS Compliant: виріб не містить свинцю, кадмію, ртуті та інших шкідливих речовин

Пакування

• Тип пакування: індивідуальний поліетиленовий пакет

• Кількість у пакеті: 1 шт.

• Маркування: згідно стандартів LenoRF

Призначення

Перехідник BNC Plug ↔ UHF Jack призначений для підключення радіочастотних кабелів і пристроїв, що мають різні типи роз’ємів — BNC і UHF.
Використовується у телекомунікаційному, лабораторному та вимірювальному обладнанні, антенних системах, системах зв’язку та підсилювачах сигналу.
Завдяки срібленому центральному контакту і нікельованому корпусу адаптер забезпечує надійний контакт, низькі втрати сигналу та стійкість до корозії.
