Перехідник ВЧ N-female to N-female bulkhead 3.17.098

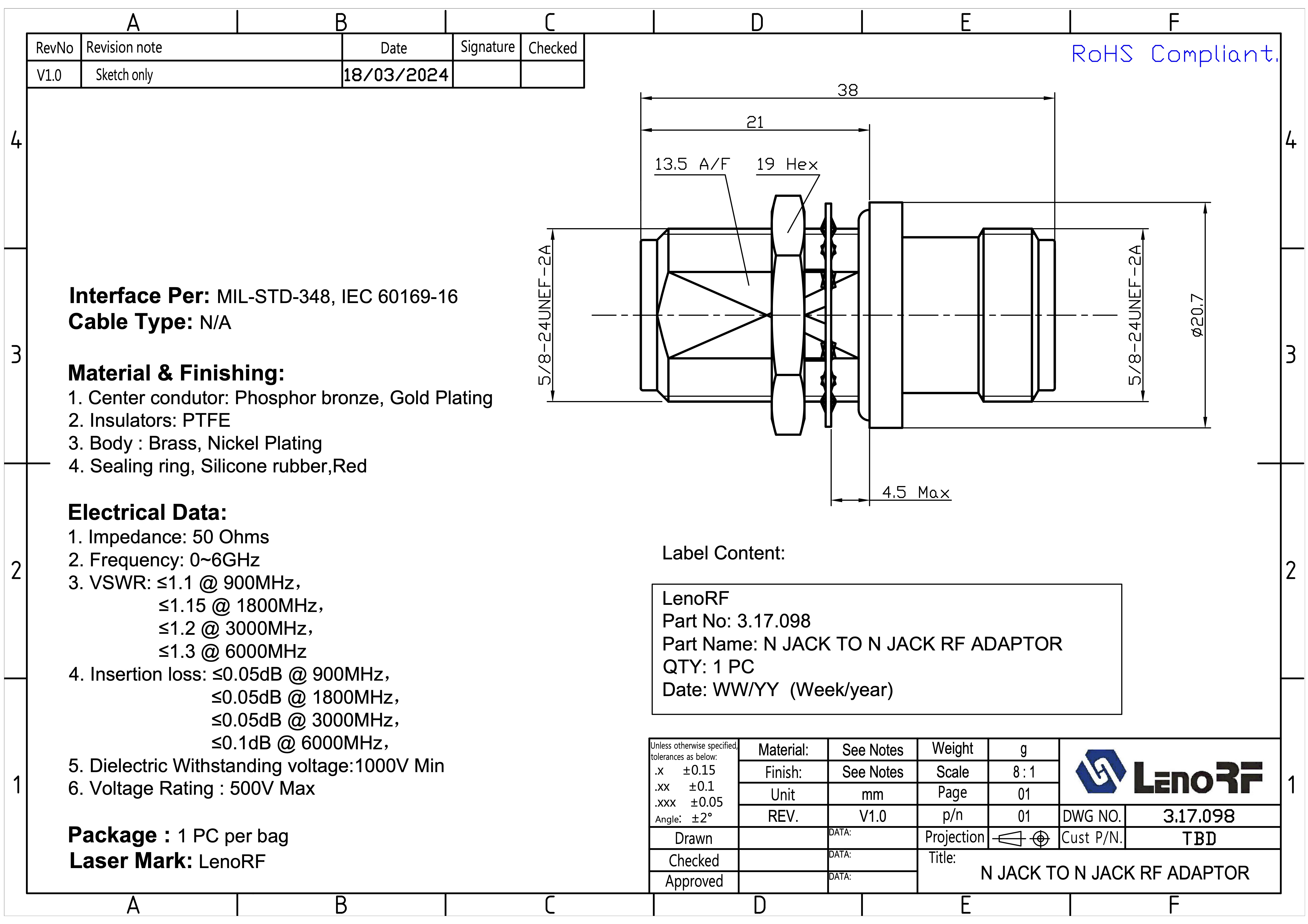

Технічний опис адаптера N-JACK до N-JACK, модель 3.17.098

Загальна інформація
Адаптер N-JACK до N-JACK призначений для з’єднання високочастотних ліній з інтерфейсами типу N, забезпечуючи стабільні електричні характеристики в діапазоні частот від 0 до 6 ГГц. Конструкція відповідає стандартам MIL-STD-348 та IEC 60169-16.

Матеріали та покриття

• Центральний контакт: фосфорна бронза з золотим покриттям.

• Ізолятори: PTFE (політетрафторетилен).

• Корпус: латунь з нікелевим покриттям.

• Ущільнювальне кільце: силіконова гума, червона.

Електричні характеристики

• Хвильовий опір: 50 Ом.

• Робочий частотний діапазон: 0…6 ГГц.

• КСХН:

  • ≤ 1.1 @ 900 МГц

  • ≤ 1.15 @ 1800 МГц

  • ≤ 1.2 @ 3000 МГц

  • ≤ 1.3 @ 6000 МГц

• Внесені втрати:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.1 дБ @ 6000 МГц

• Випробувальна напруга: не менше 1000 В.

• Робоча напруга: не більше 500 В.

Пакування та маркування

• Упаковка: 1 шт. в пакеті.

• Лазерне маркування: LenoRF.

• Етикетка містить:

  • Назву виробника (LenoRF)

  • Номер деталі: 3.17.098

  • Найменування: N JACK TO N JACK RF ADAPTOR

  • Кількість: 1 шт.

  • Дату (тиждень/рік).

Відповідність стандартам

• RoHS Compliant — не містить заборонених небезпечних речовин.
