Роз'єм ВЧ RP-SMA-male (RG-402, SSF-141, Flexiform 402, Kingsignal 670-141SXE), паяння/паяння 3.01.382
Технічний опис

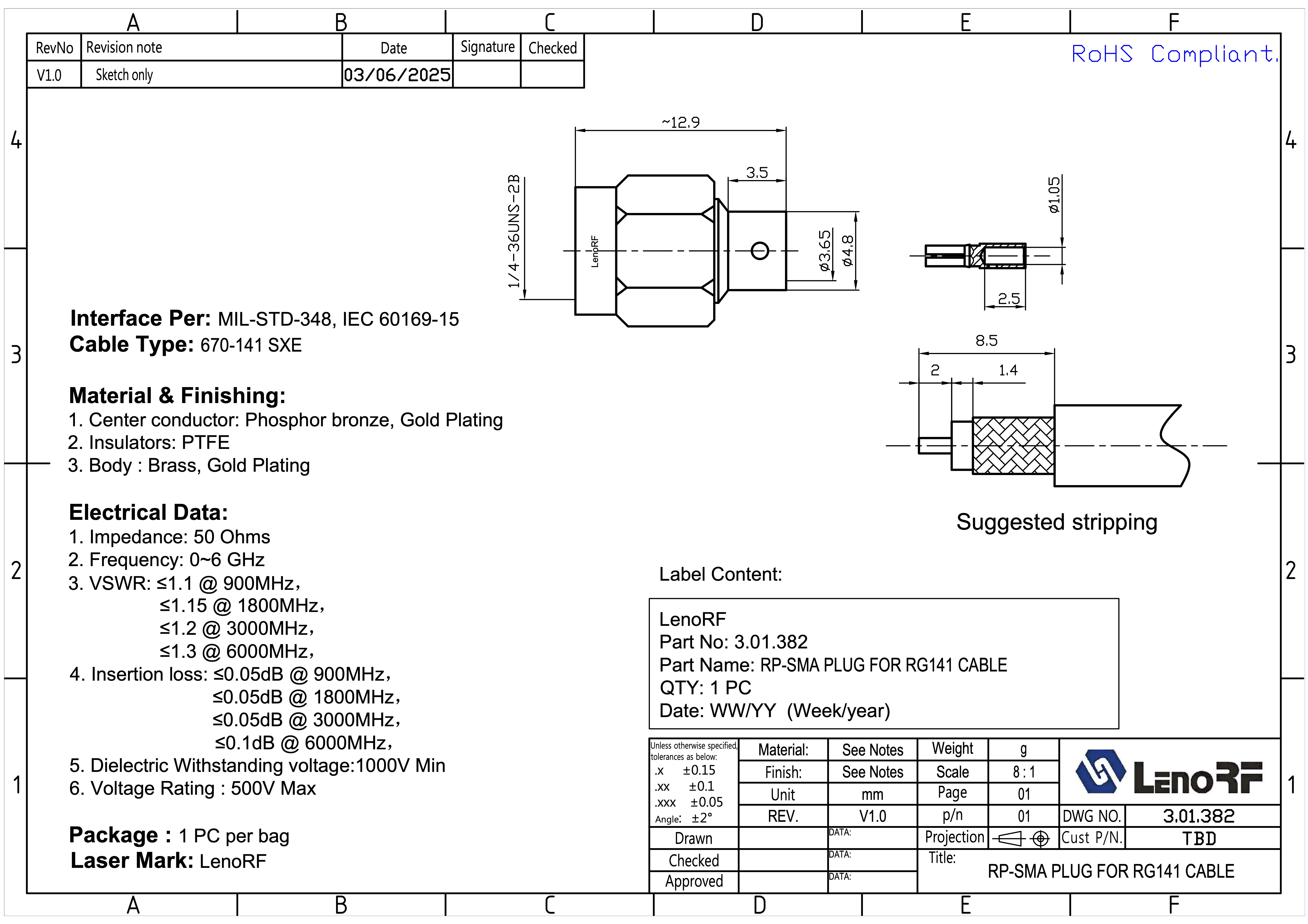

Роз’єм RP-SMA штекер для кабелю RG141
Модель: 3.01.382
Виробник / маркування: LenoRF
Відповідність стандартам: MIL-STD-348, IEC 60169-15
Тип кабелю: 670-141 SXE (RG141)
RoHS: Відповідає вимогам
Механічні характеристики
Тип виконання: RP-SMA Plug (штекер), прямий, під кабель RG141, кріплення методом обтиску (Crimp).
Матеріали та покриття:
Центральний контакт: фосфорна бронза, покриття — золото.
Ізолятори: PTFE (фторопласт).
Корпус: латунь, покриття — золото.
Маркування: лазерне — LenoRF.
Упаковка: 1 шт. у пакеті.
Етикетка:
LenoRF
Part No: 3.01.382
Part Name: RP-SMA Plug for RG141 Cable
QTY: 1 PC
Date: WW/YY (тиждень/рік)
Електричні характеристики
Хвильовий опір: 50 Ом.
Робочий діапазон частот: 0–6 ГГц.
КСХН (VSWR):
≤ 1.1 @ 900 МГц
≤ 1.15 @ 1800 МГц
≤ 1.2 @ 3000 МГц
≤ 1.3 @ 6000 МГц
Внесені втрати:
≤ 0.05 дБ @ 900 МГц
≤ 0.05 дБ @ 1800 МГц
≤ 0.05 дБ @ 3000 МГц
≤ 0.1 дБ @ 6000 МГц
Пробивна напруга: не менше 1000 В.
Робоча напруга: до 500 В.
Призначення
Роз’єм RP-SMA Plug для RG141 використовується у високочастотних з’єднаннях у діапазоні до 6 ГГц, забезпечуючи стабільні електричні характеристики та низькі втрати сигналу. Підходить для монтажу на кабель 670-141 SXE (RG141) у телекомунікаційних, вимірювальних і радіочастотних системах.
- Серія, тип RP-SMA-type
- Марка кабелю RG402
- Діапазон робочих частот, МГц до 6 ГГц
- Гарантія 12 м.
