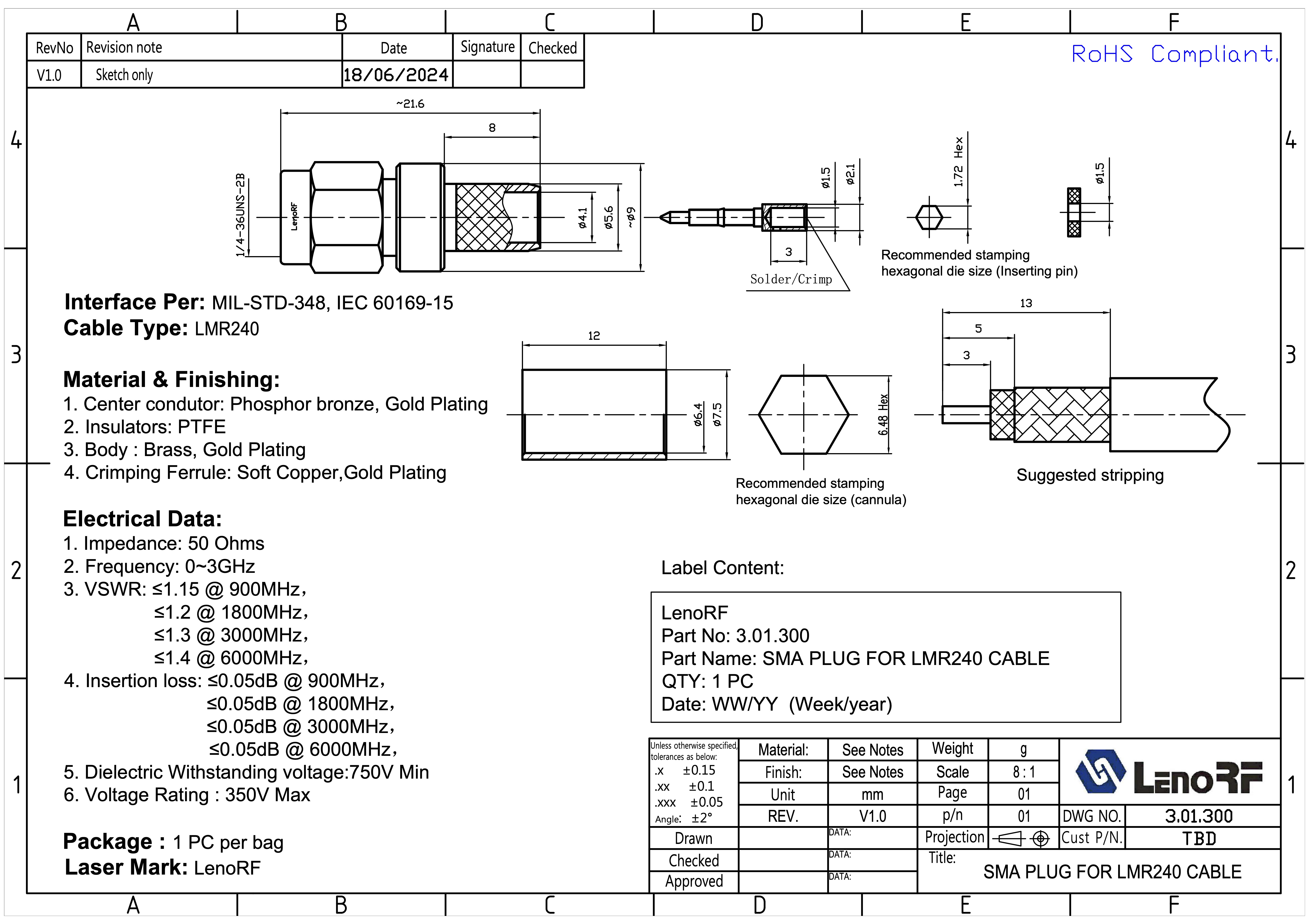

Роз'єм ВЧ SMA-male для LMR-240, SLL-240, KSR240, H155 3.01.300

Коаксіальний роз’єм типу SMA Plug призначений для з'єднання з кабелем LMR240, забезпечуючи надійне високочастотне з’єднання в діапазоні до 6 ГГц. Виготовлений відповідно до міжнародних стандартів MIL-STD-348та IEC 60169-15, цей роз’єм ідеально підходить для використання в телекомунікаційних системах, антенних комплексах, приладах зв'язку та тестових стендах.

Монтаж виконується шляхом паяння центрального контакту та обтиску обплетення, що забезпечує високий ступінь механічної надійності.

Основні характеристики:

• Тип роз’єму: SMA Plug (штекер), обтискний + пайка

• Сумісний кабель: LMR-240, SLL-240, KSR240

• Інтерфейс: MIL-STD-348, IEC 60169-15

• Імпеданс: 50 Ом

• Робочий діапазон частот: 0 ~ 6 ГГц

• Тип монтажу: пайка внутрішнього провідника, обтиск гільзи

Електричні параметри:

Матеріали та покриття:

• Центральний контакт: фосфорна бронза, позолота

• Ізолятори: PTFE (тефлон)

• Корпус: латунь з позолотою

• Обтискна гільза: мідь м’яка, позолочена

Фізичні характеристики:

• Тип різьби: 1/4-36UNS-2B

• Маркування: лазерне, логотип LenoRF

• Упаковка: 1 шт. в індивідуальному поліетиленовому пакеті

• Відповідність: RoHS

Сфери застосування:

• Мобільні та фіксовані телекомунікаційні системи

• Радіозв’язок, антенні підсилювачі

• GPS/ГЛОНАСС модулі

• Вимірювальна апаратура

• Радіоелектроніка з високочастотними колами
