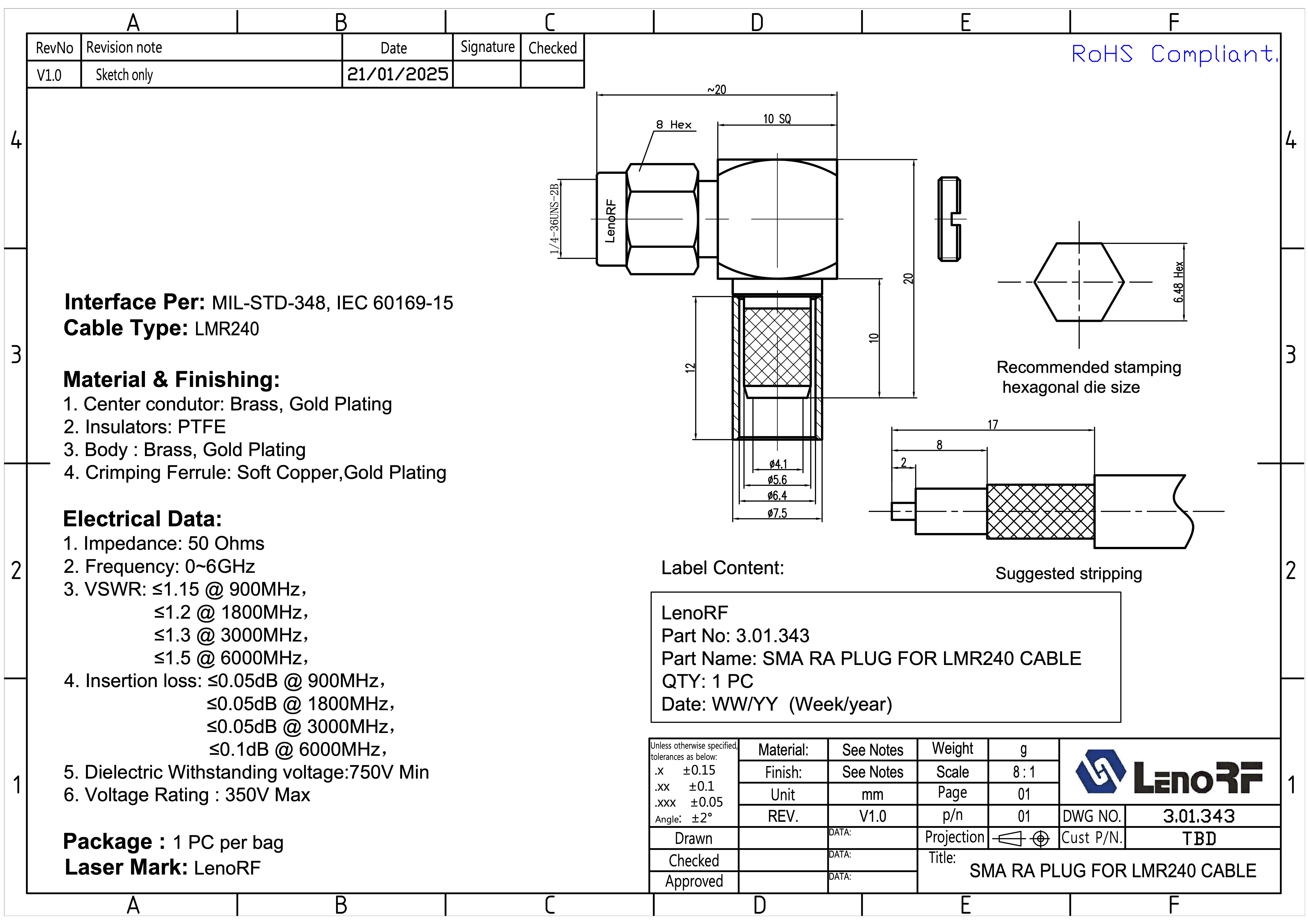

Роз'єм ВЧ SMA-male кутовий для LMR-240, SLL-240, KSR240, H155 3.01.343

Технічний опис

Роз’єм SMA RA Plug (штекер, кутовий) для кабелю LMR240

Загальна інформація

• Модель: 3.01.343

• Тип роз’єму: SMA RA Plug (штекер прямий кутовий)

• Сумісний кабель: LMR240

• Інтерфейс: відповідає MIL-STD-348, IEC 60169-15

• Маркування: лазерне гравіювання LenoRF

• Відповідність стандартам: RoHS

Конструктивні матеріали та покриття

• Центральний контакт: латунь із золотим покриттям.

• Ізолятор: PTFE (фторопласт), забезпечує стабільні діелектричні характеристики.

• Корпус: латунь із золотим покриттям.

• Обтискна втулка: мідь м’яка з золотим покриттям.

Електричні характеристики

• Хвильовий опір: 50 Ом.

• Робочий діапазон частот: 0 ~ 6 ГГц.

• КСХН (VSWR):

  • ≤ 1.15 @ 900 МГц

  • ≤ 1.20 @ 1800 МГц

  • ≤ 1.30 @ 3000 МГц

  • ≤ 1.50 @ 6000 МГц

• Втрати на вставку:

  • ≤ 0.05 дБ @ 900 МГц

  • ≤ 0.05 дБ @ 1800 МГц

  • ≤ 0.05 дБ @ 3000 МГц

  • ≤ 0.10 дБ @ 6000 МГц

• Робоча напруга: ≤ 350 В

• Випробувальна напруга діелектрика: ≥ 750 В

Упаковка

• 1 шт. у пакеті.

• Етикетка: LenoRF, Part No: 3.01.343, QTY: 1 PC, дата (тиждень/рік).

Призначення

Кутовий роз’єм SMA RA Plug призначений для надійного підключення коаксіального кабелю LMR240 у високочастотних системах. Завдяки низьким втратам та стабільним електричним характеристикам використовується у телекомунікаційних мережах, антенних системах, підсилювачах сигналу, приладобудуванні та вимірювальній апаратурі.
